REMA Vakuumheber VHM

Der Vakuumheber VHM von REMA ist ein mechanischer Vakuumheber für Anwendungen, bei denen mechanische Hebekraft benötigt wird und eine Stromquelle nicht vorhanden oder zu weit entfernt ist. Das Gerät arbeitet ohne externe Energieversorgung und ist für den praxisnahen Einsatz an wechselnden Arbeitsplätzen ausgelegt, an denen Werkstücke sicher per Vakuum aufgenommen und bewegt werden sollen.

Zur Prozesssicherheit verfügt der VHM über eine Vakuumsicherung gegen unbeabsichtigtes Lösen der Last, eine permanente Vakuumkontrolle über Manometer sowie eine klare Statusanzeige: grünes Licht für „Betriebsfertig“ und rotes Licht für „Neuausrichten“. Zusätzlich warnt ein akustisches Signal bei Druckverlust; dieses funktioniert mit 2 × 9V (nicht wiederaufladbaren) Batterien. Für den sicheren Betrieb ist eine minimale Last von 3 kg angegeben.

Der VHM ist als wartungsarmes System beschrieben; empfohlen wird eine jährliche Kontrolle durch Fachpersonal. In der Produktbeschreibung wird zudem eine TÜV-Zertifizierung genannt; ergänzend wird eine Kennzeichnung nach Norm mit CE-Kennzeichnung sowie die Normbasis EN 12100 und EN 13155 aufgeführt.

Einsatzbereiche

• Fertigung und Metall-/Blechbearbeitung: innerbetrieblicher Materialfluss an Stationen ohne verfügbare Stromquelle.
• Werkstätten und Montagebereiche: temporäre Arbeitsplätze, an denen Lasten per Vakuum aufgenommen und umgesetzt werden.
• Logistik und Handling: ergonomisches Aufnehmen/Positionieren von Werkstücken bei häufig wechselnden Einsatzorten.
• Service und Instandhaltung: mobile Nutzung, wenn eine feste Energieversorgung nicht praktikabel ist.

Unterschiede der Varianten

Die Baureihe VHM ist in mehreren Ausführungen mit unterschiedlichen Tragfähigkeiten, unterschiedlicher Anzahl der Sauger und unterschiedlichem Eigengewicht verfügbar. Die Grundfunktionen (mechanisches Vakuumheben, Anzeige-/Warnfunktionen, Vakuumkontrolle) sind serienübergreifend beschrieben.

Technische Daten

Arbeitsbereich: mechanisches Vakuumheben ohne externe Stromversorgung; Mindestlast 3 kg (Herstellerangabe). Optional wird ein Sicherheitshebel genannt, der ausreichend Abstand zwischen Bediener und Last unterstützen soll.

Sicherheitsaspekte & Normen

Die angegebene Normbasis EN 13155 ist die zentrale Sicherheitsnorm für lose Lastaufnahmemittel (nicht fest am Kran installierte Anschlag- und Lastaufnahmeeinrichtungen). In der Praxis bedeutet das: Der Vakuumheber ist als Lastaufnahmemittel auszuwählen und zu betreiben, sodass Tragfähigkeit und geeignete Betriebsbedingungen eingehalten werden, und er muss im Gesamtsystem mit einem passenden Hebezug/Kran und geeigneter Anschlag-/Aufhängung verwendet werden.

EN 12100 beschreibt die Grundsätze der Risikobeurteilung und Risikominderung an Maschinen. In Verbindung mit der genannten CE-Kennzeichnung wird damit eingeordnet, dass für das Produkt ein normbasierter Sicherheitsansatz (Gefährdungen erkennen, konstruktiv minimieren, informieren) zugrunde gelegt ist.

• Vakuumsicherung: Schutz gegen unbeabsichtigtes Lösen der Last.
• Vakuumkontrolle: Manometer und Statusanzeige (grün „Betriebsfertig“, rot „Neuausrichten“).
• Warnung bei Druckverlust: akustisches Signal (Betrieb über 2 × 9V Batterien, nicht wiederaufladbar).
• Mindestlast: angegebene 3 kg für sicheren Betrieb (Herstellerangabe).
• Prüfkonzept: wartungsarm, Empfehlung zur jährlichen Kontrolle durch Fachpersonal.

Passende Artikel/Zubehör

• Hebezeug (z. B. Kettenzug/Seilzug) als übergeordnete Hebeeinrichtung für das Lastaufnahmemittel.
• Schäkel bzw. geeignete Aufhängung zur sicheren Verbindung zwischen Vakuumheber und Hebezeug.
• Prüf- und Dokumentationsunterlagen (Betriebsanleitung/Produktinformation) für Unterweisung und wiederkehrende Prüfung.

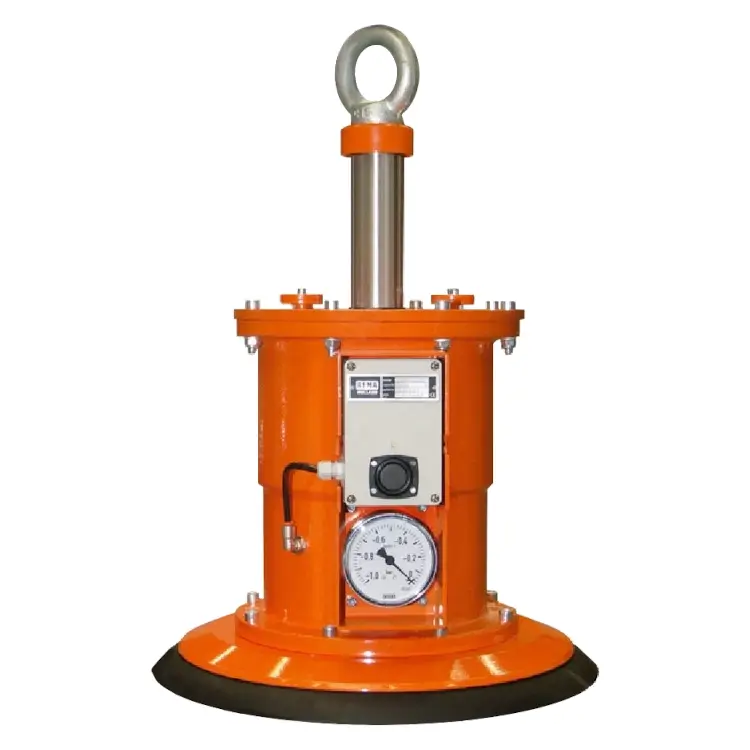

Produktbild
