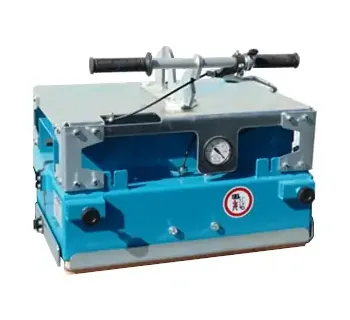

Wimag Turbo H-Levator 819

Der Turbo H-Levator 819 ist ein Vakuumheber für den Hebezeugbetrieb zum Heben, Transportieren und Verlegen von Naturstein- und Betonplatten im bodennahen Bereich – auch bei stark porösen Materialien (z. B. Waschbeton, Porenbeton, Travertin). Die zu hebende Oberfläche darf glatt oder rau sein.

Das System arbeitet mit wechselbaren Saugplatten, die über zwei Schnellspanner montiert werden. Nach dem Aufsetzen saugt sich das Gerät durch ein starkes Gebläse unmittelbar fest; gelöst wird das Transportgut erst durch Betätigung eines Sicherheitshebels. Zur Überwachung ist ein Manometer integriert.

Die Vakuumkammer wird über einen elastischen Gummi abgedichtet; die Dichtung ist selbstklebend und kann bei Verschleiß einfach gewechselt werden. Für den Transport lassen sich die Führungsgriffe umstecken, sodass die Dichtung geschützt wird.

Einsatzbereiche

• Garten- und Landschaftsbau: Versetzen und Verlegen von Naturstein- und Betonplatten.
• Tiefbau / Straßenbau: Handling von Platten im bodennahen Einbauumfeld.
• Betonfertigteil- und Steinverarbeitung: schonendes Bewegen von Platten, auch bei porösen Qualitäten.
• Baustellenlogistik: Anbau an Trägergeräte wie Bagger oder Radlader für effizientes Plattenhandling.

Arbeitsbereich

Der Arbeitsbereich umfasst das Handling von dichten bis stark porösen Plattenmaterialien im bodennahen Einsatz. Die Tragfähigkeit ist abhängig von der gewählten Saugplatte sowie vom erreichbaren Unterdruck.

Unterschiede der Varianten

Für den Turbo H-Levator 819 sind keine klassischen Gerätegrößen-Varianten angegeben; die Anpassung erfolgt über unterschiedliche Saugplatten und optionale Module (z. B. Stromversorgung, Hydraulikfunktion). Somit ist die Konfiguration stark an den jeweiligen Einsatzfall (Material, Porosität, benötigte Tragfähigkeit) anpassbar.

Technik & Bedienung

• Schnellwechsel der Saugplatten über zwei Schnellspanner für kurze Rüstzeiten.
• Sofortiges Ansaugen nach dem Aufsetzen; Manometer zur Vakuumkontrolle.
• Sicherheitshebel zum kontrollierten Lösen der Last nach dem Absetzen.
• Energieversorgung über 230 V – 50 Hz sowie optional über Stromerzeuger oder Power Pack (je nach Ausführung).
• Gummidichtung (selbstklebend) als Verschleißteil, einfach wechselbar.
• Umsteckbare Führungsgriffe zum Schutz der Dichtung beim Transport.

Technische Daten (aus Herstellerunterlagen)

Sicherheitsaspekte & Normen

Der Turbo H-Levator ist für den bodennahen Einsatz vorgesehen und wird gemäß DIN EN 13155 (lose Lastaufnahmemittel) mit Sicherungsketten eingesetzt. Nach Herstellerangabe darf das Gerät nur mit angelegten Sicherungsketten verwendet werden.

• DIN EN 13155: Regelt sicherheitstechnische Anforderungen an lose Lastaufnahmemittel. Für Vakuumheber bedeutet das in der Praxis u. a. eine geeignete zusätzliche Sicherung (hier: Sicherungsketten), insbesondere bei potenziell wechselnden Unterdruckbedingungen (z. B. poröse Materialien).
• Vakuumüberwachung: Das integrierte Manometer unterstützt die Kontrolle des Unterdrucks vor und während des Handlings.
• Kontrolliertes Lösen: Die Lastfreigabe erfolgt über einen Sicherheitshebel erst nach dem Absetzen, um unbeabsichtigtes Ablösen zu vermeiden.
• Dichtung / Dichtfläche: Saubere Auflageflächen und intakte Gummidichtung sind entscheidend für stabilen Unterdruck; Verschleißteile sind rechtzeitig zu wechseln.
• Gefährdungen (praxisrelevant): Quetschgefahr beim Aufsetzen/Abheben, Gefahr durch Unterdruckverlust bei stark porösen oder unebenen Oberflächen, elektrische Gefährdungen bei Netzbetrieb sowie zusätzliche Risiken bei Generatorbetrieb (z. B. Abgase/Brandlast) – geeignete Arbeits- und Absperrbereiche vorsehen.

Passende Artikel/Zubehör (praxisrelevant)

• Saugplatten (GG/AD) zur Anpassung der Tragfähigkeit und des Einsatzfalls (z. B. GG 175, GG 350, GG 600, AD 75, AD 200, AD 375).
• Stromerzeuger (Honda, 2.3 kW) für netzunabhängigen Betrieb.
• Power Pack (12 V / 24 V) für mobilen Betrieb bzw. Versorgung über Trägergerätanschluss.
• Hydraulikmodul für hydraulisches Drehen und Lösen der Last über die Trägergerätehydraulik.
• Zweite Turbine zur Erhöhung der Saugleistung (abhängig vom Einsatzprofil).
• Adapter für bestimmte Saugplatten-/Konfigurationskombinationen.
