Tubi-Levator 818-1

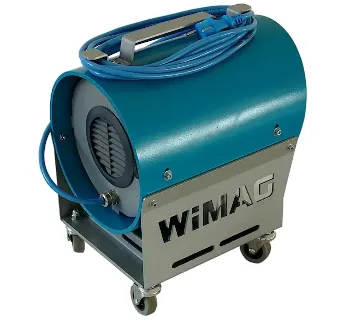

Wimag Tubi-Levator 818-1

Der Tubi-Levator 818-1 von WIMAG ist ein fahrbarer, elektrisch betriebener Vakuumheber für den manuellen bodennahen Einsatz zum Heben, Transportieren und Verlegen von glatten, rauen und luftdurchlässigen Platten – auch bei stark porösen Materialien. Er baut das Vakuum über Saugturbine und Saugschlauch zur passenden Saugplatte auf und gibt die Last kontrolliert erst über ein Ventil frei.

Für poröse Platten: geeignet auch für stark poröse und luftdurchlässige Materialien
Manueller Einsatz: für den bodennahen Arbeitsbereich (nicht für Hebezeugbetrieb angegeben)
Modular: unterschiedliche Saugplatten zur Anpassung der Tragfähigkeit (50 kg, 80 kg, 140 kg)
Fahrbar: leichter Ortswechsel auf Baustelle/Werkstatt
Kontrollierte Freigabe: Last lösen über Ventil
Versorgung: 230 V / 50 Hz (Herstellerangabe)

1 Artikel → Tubi-Levator 818-1

Tubi-Levator 818-1

Tragfähigkeit
Größe Saugplatte
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

mit 5 m Kabel+Schlauch

Lieferzeit: z.Zt. ab Lager lieferbar

1 - 1

mit 5 m Kabel+Schlauch

Lieferzeit: z.Zt. ab Lager lieferbar

1 - 1

Tubi-Levator 818-1 mit 5 m
Kabel+Schlauch

Tragfähigkeit - kg

Größe Saugplatte - mm

WI818050

Mehr Details

980,00 € exkl. 19% MwSt.

Lieferzeit: z.Zt. ab Lager lieferbar

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Für poröse Platten: geeignet auch für stark poröse und luftdurchlässige Materialien
Manueller Einsatz: für den bodennahen Arbeitsbereich (nicht für Hebezeugbetrieb angegeben)
Modular: unterschiedliche Saugplatten zur Anpassung der Tragfähigkeit (50 kg, 80 kg, 140 kg)
Fahrbar: leichter Ortswechsel auf Baustelle/Werkstatt
Kontrollierte Freigabe: Last lösen über Ventil
Versorgung: 230 V / 50 Hz (Herstellerangabe)

Informationen: Tubi-Levator 818-1

Der Tubi-Levator 818-1 ist ein fahrbarer, elektrisch betriebener Vakuumheber für den manuellen Einsatz zum Heben, Transportieren und Verlegen von glatten oder rauen sowie luftdurchlässigen Platten – insbesondere auch bei stark porösen Materialien. Unmittelbar nach dem Aufsetzen baut die Saugturbine den Unterdruck auf; die Last wird erst wieder freigegeben, wenn über ein Ventil bewusst gelöst wird.

Technisch besteht das System aus einem fahrbaren Gehäuse mit Saugturbine, das über einen Saugschlauch mit der jeweils passenden Saugplatte verbunden wird. Die Vakuumkammer der Saugplatte wird über einen elastischen Gummi abgedichtet; die Dichtung ist selbstklebend und kann bei Verschleiß einfach gewechselt werden.

WIMAG Tubi-Levator 818-1 – fahrbarer Vakuumheber

Einsatzbereiche

Garten- und Landschaftsbau: Verlegen und Positionieren von Betonplatten und ähnlichen Plattenwerkstoffen.
Tiefbau / Baustelle: Materialhandling bei porösen oder luftdurchlässigen Platten.
Naturstein-Anwendungen: Handling von Platten mit rauer Oberfläche (tragfähigkeitsabhängig vom erreichbaren Unterdruck).
Montage / Instandhaltung: ergonomisches Umsetzen von Platten im bodennahen Arbeitsbereich.

Unterschiede der Varianten

Für den Tubi-Levator 818-1 sind keine separaten Grundgeräte-Varianten beschrieben; die Anpassung an Material, Format und erforderliche Tragfähigkeit erfolgt über unterschiedliche Saugplatten sowie über optionale Anbauteile wie Heber, Ein-Träger oder Zwei-Träger (für Zwei-Mann-Betrieb).

Arbeitsbereich

Materialbereich: glatte/raue sowie luftdurchlässige Platten; geeignet auch für stark poröse Materialien.
Lastführung: manueller Einsatz im bodennahen Bereich.
Greif-/Arbeitsbereich: abhängig von der gewählten Saugplatte (Auslegung nach benötigter Tragfähigkeit).

Technische Daten

Bestell-Nr.	Typ / Komponente	Tragfähigkeit	Gewicht	Hinweis
818 050	Tubi-Levator Grundgerät (818-1)	-	13 kg	230 V / 50 Hz; Anschluss an Stromnetz; laut Hersteller mit 5 m Stromkabel und 5 m Schlauch geliefert.
818 712	Heber TU 20	20 kg	1 kg	Manueller Heber als Zubehör.
818 306	Ein-Träger TU	-	3 kg	Trägerzubehör für den manuellen Einsatz.
818 305	Zwei-Träger TU	-	7 kg	Für Zwei-Mann-Betrieb (verstellbar laut Herstellerangabe).
818 709	Saugplatte TU 50	50 kg	2 kg	Tragfähigkeit abhängig von Oberfläche und erreichbarem Unterdruck.
818 710	Saugplatte TU 80	80 kg	2 kg	Tragfähigkeit abhängig von Oberfläche und erreichbarem Unterdruck.
818 711	Saugplatte TU 140	140 kg	3 kg	Tragfähigkeit abhängig von Oberfläche und erreichbarem Unterdruck.

Hinweis zur Tragfähigkeit: Maximale Tragfähigkeit gilt bei optimaler Oberfläche und einem Unterdruck von mindestens -0.2 bar. Bei rauen oder porösen Oberflächen kann sich die Tragfähigkeit verringern bzw. nicht vorhanden sein.

Sicherheitsaspekte & Normen

Der Tubi-Levator 818-1 ist laut Hersteller ein Gerät für den manuellen Einsatz. Der Vakuumheber darf nur im bodennahen Bereich und nicht in Verbindung mit einem Hebezeug verwendet werden.

Kontrollierte Lastfreigabe: Die Platte wird erst durch bewusstes Öffnen des Ventils wieder gelöst.
Unterdruck als Sicherheitsfaktor: Tragfähigkeit ist abhängig vom erreichten Unterdruck (Richtwert: min. -0.2 bar für maximale Werte).
Dichtung prüfen: Intakte selbstklebende Dichtung ist entscheidend für stabilen Unterdruck; bei Verschleiß ersetzen.
Arbeitsbereich sichern: Quetsch- und Schergefahren beim Aufsetzen/Abheben sowie beim Positionieren der Platte vermeiden.
Normen: Keine eindeutige Normenangabe in den verfügbaren Hersteller-/TOMANRO-Unterlagen gefunden.

Passende Artikel/Zubehör

Heber TU 20 (818 712) für manuelles Handling.
Ein-Träger TU (818 306) zur ergonomischen Lastführung.
Zwei-Träger TU (818 305) für Zwei-Mann-Betrieb.
Saugplatten TU 50 / TU 80 / TU 140 (818 709 / 818 710 / 818 711) zur Anpassung an die benötigte Tragfähigkeit.
Sonderausführungen sind laut Hersteller auf Anfrage möglich.
