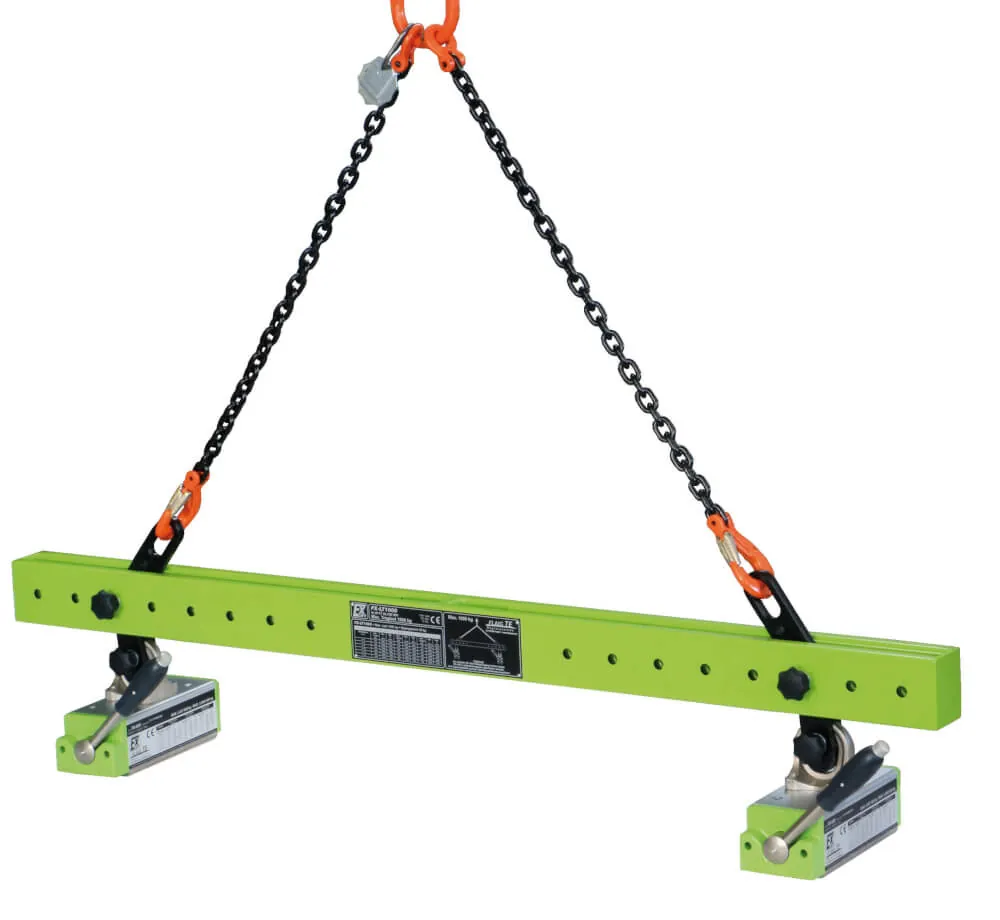

Flaig Lasthebemagnettraverse FX-LT
Die Flaig Lasthebemagnettraverse FX-LT ist ein modulares Lastaufnahmemittel zum waagerechten Heben ferromagnetischer Werkstücke und kombiniert eine verstellbare Traverse mit 2 Permanent-Lasthebemagneten (FX-Typ je Ausführung) sowie einem 2-Strang-Kettengehänge. Die Magnete können schnell demontiert und bei Bedarf einzeln eingesetzt werden; die Baureihe deckt 600 kg bis 4800 kg Tragkraft ab (nenntraglastabhängig von Materialstärke).
- System: Traverse + 2 Permanent-Lasthebemagnete + 2-Strang-Kettengehänge
- Aufnahme: waagerechtes Heben, auch bei Werkstücken mit zentrischem Ausschnitt
- Schnelle Demontage: Magnete in wenigen Handgriffen abnehmbar, auch Einzelbetrieb möglich
- Tragkraft max.: 600 kg bis 4800 kg (je Ausführung)
- Materialstärke für Nenntraglast: 10 mm bis 50 mm (je Ausführung)
- Prüfung: regelmäßige Kontrolle mind. alle 12 Monate nach DGUV/BGR 500 (Kap. 2.8) genannt
- Auslegung: Hinweise zu Lastwechsel/Lebensdauer nach EN 13001 in der Anleitung
Die Flaig Lasthebemagnettraverse FX-LT ist ein modulares Lastaufnahmemittel zum waagerechten Heben ferromagnetischer Werkstücke und kombiniert eine verstellbare Traverse mit 2 Permanent-Lasthebemagneten (FX-Typ je Ausführung) sowie einem 2-Strang-Kettengehänge. Die Magnete können schnell demontiert und bei Bedarf einzeln eingesetzt werden; die Baureihe deckt 600 kg bis 4800 kg Tragkraft ab (nenntraglastabhängig von Materialstärke).
- System: Traverse + 2 Permanent-Lasthebemagnete + 2-Strang-Kettengehänge
- Aufnahme: waagerechtes Heben, auch bei Werkstücken mit zentrischem Ausschnitt
- Schnelle Demontage: Magnete in wenigen Handgriffen abnehmbar, auch Einzelbetrieb möglich
- Tragkraft max.: 600 kg bis 4800 kg (je Ausführung)
- Materialstärke für Nenntraglast: 10 mm bis 50 mm (je Ausführung)
- Prüfung: regelmäßige Kontrolle mind. alle 12 Monate nach DGUV/BGR 500 (Kap. 2.8) genannt
- Auslegung: Hinweise zu Lastwechsel/Lebensdauer nach EN 13001 in der Anleitung
Informationen: Lasthebemagnettraverse FX-LT
Die Lasthebemagnettraverse FX-LT ist ein modulares Lastaufnahmemittel für das magnetische Heben von ferromagnetischen Werkstücken, insbesondere im Umfeld der Blechbearbeitung. Das System kombiniert 2 Permanent-Lasthebemagnete (je nach Ausführung unterschiedliche FX-Magnettypen) mit einer leichten, verstellbaren Traverse und einem 2-Strang-Kettengehänge, um Werkstücke waagerecht aufzunehmen – auch bei Teilen mit mittigem Ausschnitt.
Ein praxisrelevanter Vorteil ist die schnelle Demontage: Die Magnete können mit wenigen Handgriffen von der Traverse abgenommen und bei Bedarf einzeln eingesetzt werden.
Einsatzbereiche
- Blechverarbeitung (z. B. innerbetrieblicher Transport von Zuschnitten und Tafeln)
- Laser- und Brennschneiden (Handling von Werkstücken und Zuschnitten)
- Be- und Entladen von Maschinen mit magnetisch hebbaren Werkstücken
- Waagerechte Aufnahme von Werkstücken mit zentrischem Ausschnitt (z. B. Rahmen-/Ausschnittteile)
Unterschiede der Varianten
Die FX-LT Baureihe umfasst mehrere Ausführungen, die sich über Tragfähigkeit, erforderliche Materialstärke (für die jeweilige Nenntraglast), den enthaltenen Magnettyp sowie das Eigengewicht unterscheiden. Eine Ausführung ist explizit für Dünnbleche vorgesehen (FX-LT 600 für Dünnbleche).
- FX-LT 600 für Dünnbleche: inkl. 2x FX-P330
- FX-LT 700: inkl. 2x FX-V400
- FX-LT 1000: inkl. 2x FX-600
- FX-LT 1400: inkl. 2x FX-V800
- FX-LT 3200: inkl. 2x FX-2000
- FX-LT 4800: inkl. 2x FX-3000
Sicherheitsaspekte & Normen
Beim Einsatz von Permanent-Lasthebemagneten ist die Tragfähigkeit immer vom Werkstück abhängig: Der zulässige Lastwert ergibt sich aus der Magnettragfähigkeit und den werkstückbedingten Limitierungen (z. B. Materialstärke, Oberfläche, Kontaktbedingungen). Kontaktflächen von Magnet und Werkstück müssen sauber und eben sein, und sicherungsrelevante Verbindungen (z. B. Steck-/Sicherungsbolzen) sind konsequent zu sichern.
Für die wiederkehrende Prüfung wird in der Anleitung eine regelmäßige Kontrolle mindestens im Abstand von 12 Monaten nach DGUV/BGR 500 (Kapitel 2.8) genannt; abhängig von Einsatzbedingungen können kürzere Intervalle erforderlich sein. Zudem werden Angaben zur Lebensdauer/Lastwechsel nach EN 13001 gemacht (Lastwechselklasse/Lastwechselumfang laut Anleitung).
- Traglasttabelle beachten: Nenntraglasten gelten nur bei geeigneter Materialstärke und geeigneten Bedingungen.
- Vor jedem Hub: Werkstück-Eignung, Kontaktflächen, Beschädigungen und Kennzeichnungen (Typenschild) prüfen.
- Nur unterwiesenes Personal; Gefahrenbereich unter schwebender Last freihalten.
Technische Daten
| Modell | Tragkraft Flachmaterial max. (kg) | Tragkraft Rundmaterial max. (kg) | Nenntraglast erreicht ab Materialstärke (mm) | Gewicht ca. (kg) | Inkl. 2x FX-Magnet | Artikel-Nr. |
|---|---|---|---|---|---|---|
| FX-LT 600 für Dünnbleche | 600 | 600 | 10 | 44 | FX-P330 | FL11040600 |
| FX-LT 700 | 700 | 700 | 15 | 44 | FX-V400 | FL11040700 |
| FX-LT 1000 | 1000 | 1000 | 20 | 58 | FX-600 | FL11041000 |
| FX-LT 1400 | 1400 | 1400 | 20 | 86 | FX-V800 | FL11041400 |
| FX-LT 3200 | 3200 | 3200 | 50 | 305 | FX-2000 | FL11043200 |
| FX-LT 4800 | 4800 | 4800 | 50 | 410 | FX-3000 | FL11044800 |
Hinweis zum Arbeitsbereich: Bei geringerer Materialstärke reduziert sich die zulässige Traglast deutlich; die folgenden Werte sind ein Auszug nach Materialstärke (ohne weitere Randbedingungen). Für die vollständige Auslegung ist die originale Traglasttabelle maßgeblich.
| Modell | Materialstärke ≥ (mm) | Max. Traglast (kg) |
|---|---|---|
| FX-LT 600 | 3 | 120 |
| FX-LT 600 | 4 | 160 |
| FX-LT 600 | 6 | 250 |
| FX-LT 600 | 8 | 480 |
| FX-LT 600 | 10 | 600 |
| FX-LT 700 | 4 | 180 |
| FX-LT 700 | 6 | 260 |
| FX-LT 700 | 8 | 490 |
| FX-LT 700 | 10 | 610 |
| FX-LT 700 | 15 | 700 |
| FX-LT 1000 | 4 | 180 |
| FX-LT 1000 | 6 | 250 |
| FX-LT 1000 | 8 | 300 |
| FX-LT 1000 | 10 | 500 |
| FX-LT 1000 | 15 | 820 |
| FX-LT 1000 | 20 | 1000 |
| FX-LT 1400 | 4 | 180 |
| FX-LT 1400 | 6 | 350 |
| FX-LT 1400 | 8 | 700 |
| FX-LT 1400 | 10 | 800 |
| FX-LT 1400 | 15 | 1130 |
| FX-LT 1400 | 20 | 1400 |
| FX-LT 3200 | 15 | 800 |
| FX-LT 3200 | 20 | 1600 |
| FX-LT 3200 | 25 | 1920 |
| FX-LT 3200 | 40 | 2560 |
| FX-LT 3200 | 50 | 3200 |
| FX-LT 4800 | 15 | 1200 |
| FX-LT 4800 | 20 | 2400 |
| FX-LT 4800 | 25 | 2880 |
| FX-LT 4800 | 40 | 3840 |
| FX-LT 4800 | 50 | 4800 |
Lieferumfang
- 2 Lasthebemagnete (FX-Typ abhängig von der gewählten Ausführung)
- 2-Strang-Kette mit Haken und Öse
- Distanztraverse mit Aufhängeelementen
Passende Artikel/Zubehör
- Zusätzliche bzw. alternative Permanent-Lasthebemagnete der Flaig FX-Baureihe (für Einzelhub oder Ersatzbedarf)
- Permanent-Lasthebemagnet FX-V (Fokus auf Profile/Träger, je nach Anwendung)
- Permanent-Lasthebemagnet FX-P (für dünnere Materialstärken, anwendungsabhängig)
- Kleintraversen FX-KT für kompaktere Werkstücke bzw. zentrische Ausschnitte im Kleinteilebereich
Links & Dokumente
Typenseite: Flaig Lasthebemagnettraverse FX-LT
Übersicht, Varianten & Basisdaten bei TOMANRO
Produktseite: FX-LT 600 für Dünnbleche
Ausführung 600 (Dünnblech) mit Detaildaten
Produktseite: FX-LT 700
Ausführung 700 mit Detaildaten
Produktseite: FX-LT 1000
Ausführung 1000 mit Detaildaten
Produktseite: FX-LT 1400
Ausführung 1400 mit Detaildaten
Produktseite: FX-LT 3200
Ausführung 3200 mit Detaildaten
Produktseite: FX-LT 4800
Ausführung 4800 mit Detaildaten
Traglasttabelle (PDF)
Vollständige Traglastübersicht nach Materialstärke
Katalogseite FX-LT (PDF)
Kompakter TOMANRO-Katalogauszug zur FX-LT Baureihe
Typenseite: Flaig Permanent-Lasthebemagnete FX
FX-Magnetbaureihe als Basis für das FX-LT System
Typenseite: Permanent Lasthebemagnet FX-V
FX-V Variantenübersicht für Profil-/Trägeranwendungen
Typenseite: Permanent-Lasthebemagnet FX-P
FX-P Variantenübersicht für dünnere Materialstärken
Typenseite: Flaig Kleintraversen FX-KT
Alternative Traverse für kleinere Werkstücke mit Ausschnitt
Betriebsanleitung (Hersteller, PDF)

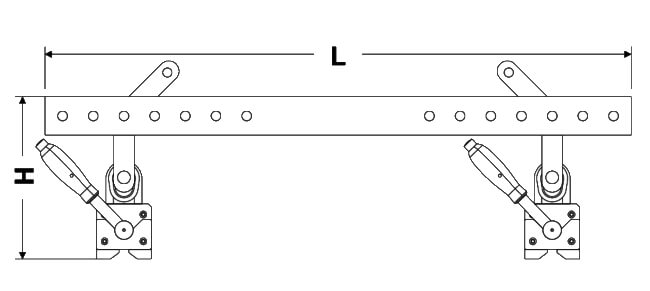

Abmessungen Lasthebemagnettraverse FX-LT
| Lasthebemagnettraverse FX-LT | Tragkraft bei Flachmaterial max. (kg) | L (mm) | H (mm) |
|---|---|---|---|
