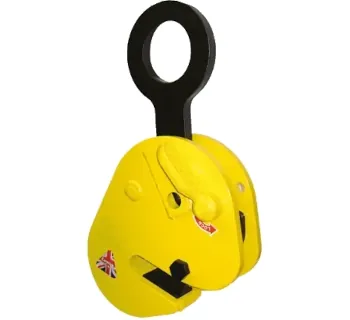

Yale Trägergreifer TCG

Der Trägergreifer TCG von Yale ist ein Lastaufnahmemittel für den Transport und das Wenden von Stahlträgern um 90°. Der Greifer wird am horizontalen Trägerflansch angeschlagen und über einen Backenverriegelungshebel arretiert, sodass der Träger nach dem Anheben kontrolliert um 90° gedreht werden kann. Der TCG kann einzeln oder paarweise in Verbindung mit einer Traverse eingesetzt werden.

Einsatzbereiche

Der TCG Trägergreifer eignet sich für das Umlagern, Ausrichten und Positionieren von Trägern, wenn eine 90°-Drehung erforderlich ist (z. B. beim Umsetzen vom Lagerplatz auf Montageböcke). Für längere Träger wird der Einsatz von zwei Trägergreifern in Kombination mit einer Traverse empfohlen, um eine stabile Lastaufnahme und ein ruhiges Handling zu unterstützen.

Varianten und Arbeitsbereiche

Der Typ TCG ist in zwei Ausführungen verfügbar. Der Arbeitsbereich wird über den Greifbereich (Flanschstärke) definiert, während die zulässige Tragfähigkeit modellabhängig ist. Beim Modell TCG 2 ist zusätzlich eine Mindestlast zu beachten.

Hinweis: Die EAN/GTIN ist auf den TOMANRO-Produktseiten für beide Varianten nicht hinterlegt (Anzeige: -). Für die eindeutige Identifikation im Betrieb eignen sich die Artikel-Nr. und die Modellbezeichnung.

Bedienung und Sicherheit

• Vor dem Anheben den Greifer am horizontalen Trägerflansch positionieren und über den Backenverriegelungshebel sicher arretieren.
• Den Greifbereich (0–16 mm bzw. 0–32 mm) und die Tragfähigkeit (modellabhängig) vor Einsatz prüfen.
• Bei TCG 2 die angegebene Mindestlast von 200 kg berücksichtigen.
• Für lange Träger bevorzugt zwei Greifer in Kombination mit einer Traverse einsetzen, um Lastverteilung und Stabilität zu verbessern.
• Der Greifer ist servicefreundlich; Reparaturen sollten durch geschultes Personal durchgeführt werden.

Passende Artikel für die Anwendung

Für den sicheren Einsatz des Trägergreifers TCG werden in der Praxis häufig ergänzende Komponenten benötigt: eine geeignete Traverse (insbesondere bei langen Trägern und paarweisem Einsatz), passende Anschlagmittel (z. B. Anschlagketten) sowie ein geeignetes Hebezeug (z. B. Elektrokettenzug) als Hubantrieb. Im Yale-/Tigrip-Programm sind dafür passende Lösungen verfügbar, die sich systematisch kombinieren lassen.
