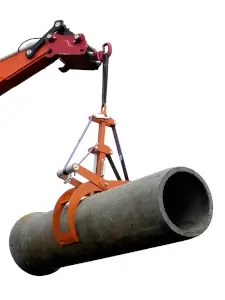

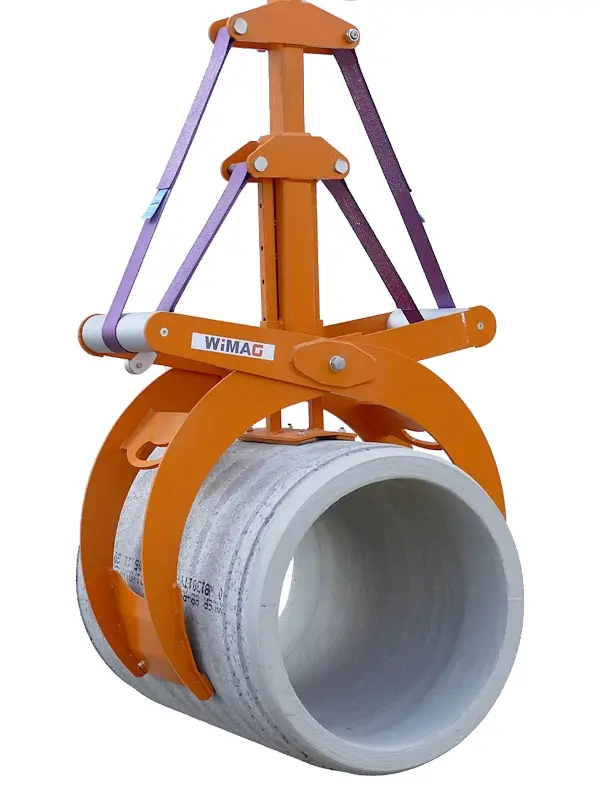

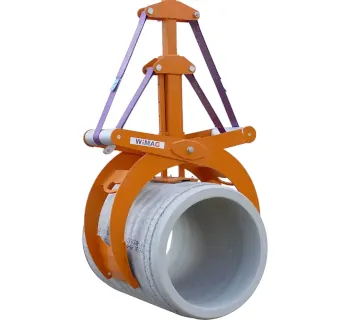

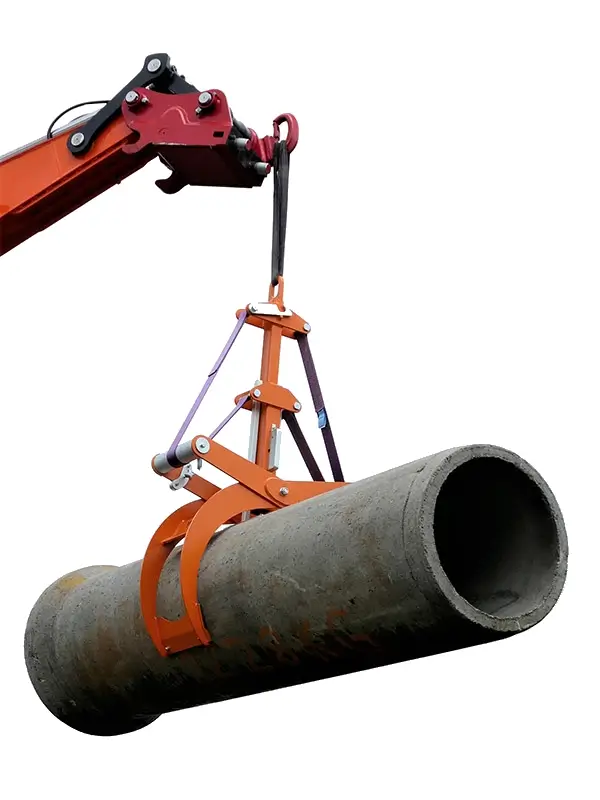

Wimag Rundzange 132

Die Wimag Rundzange 132 ist eine automatische Rundzange zum sicheren Heben und Versetzen von Rohren und runden Fertigteilen (z. B. Betonrohre) über einen großen Spannbereich, ohne dass der Bediener den Spannbereich manuell einstellen muss. Das Greifen erfolgt über eine Hub-/Senk-Automatik: Beim Absenken an das Werkstück öffnet/positioniert sich die Zange, beim Anheben baut sie den Klemmzustand automatisch auf und hält die Last kraftschlüssig.

Konstruktive Merkmale

• Keine Einstellung des Spannbereichs erforderlich (komfortabel bei wechselnden Rohrdurchmessern)
• Automatischer Betrieb durch Hub-/Senk-Automatik (Greifen und Lösen über die Kranbewegung)
• Verstellbarer Anschlag zur Reduzierung der Öffnungsweite bei beengten Platzverhältnissen
• Verstellbare Abstützung zur stabileren Führung am Werkstück
• Schutzrechte angemeldet (Herstellerangabe)

Einsatzbereiche

Die Rundzange 132 eignet sich für Anwendungen, bei denen runde Lasten wiederholt aufgenommen, umgesetzt und präzise positioniert werden sollen – z. B. im Tiefbau, Rohrleitungsbau und im Fertigteilhandling. Der große Vorteil in der Praxis: Rohrdurchmesser innerhalb des Spannbereichs können verarbeitet werden, ohne die Zange jedes Mal neu zu verstellen.

• Kanal- und Tiefbau: Versetzen von Betonrohren und runden Schachtelementen
• Rohrleitungsbau: Handling von Rohren bei Montage, Zwischenlagerung und Verladung
• Werkhof / Fertigteilwerk: schneller Umschlag bei wechselnden Durchmessern im selben Arbeitsablauf
• Baustellenlogistik: Be- und Entladen, Sortieren, temporäres Absetzen im sicheren Arbeitsbereich

Arbeitsbereich

Der entscheidende Arbeitsparameter ist der Spannbereich (entspricht dem Greifbereich für Außendurchmesser der runden Last) sowie das Eigengewicht der Zange, das beim Handling und bei der Kran-/Anschlagmittel-Auslegung berücksichtigt werden muss.

Varianten und Unterschiede

Für die Rundzange 132 ist bei TOMANRO ein Modell gelistet. Die Funktion (automatisches Öffnen/Schließen) ist grundsätzlich identisch; die Anpassung an die Baustellensituation erfolgt über den verstellbaren Anschlag (minimale Öffnungsweite) und die verstellbare Abstützung (Stabilität/Führung am Rohr). Damit lässt sich die Zange in der Praxis sowohl in offenen Bereichen als auch bei eingeschränktem Raum (z. B. nahe Grabenverbau, Schalungen oder Lagergestellen) besser einsetzen.

Auswahlhinweise

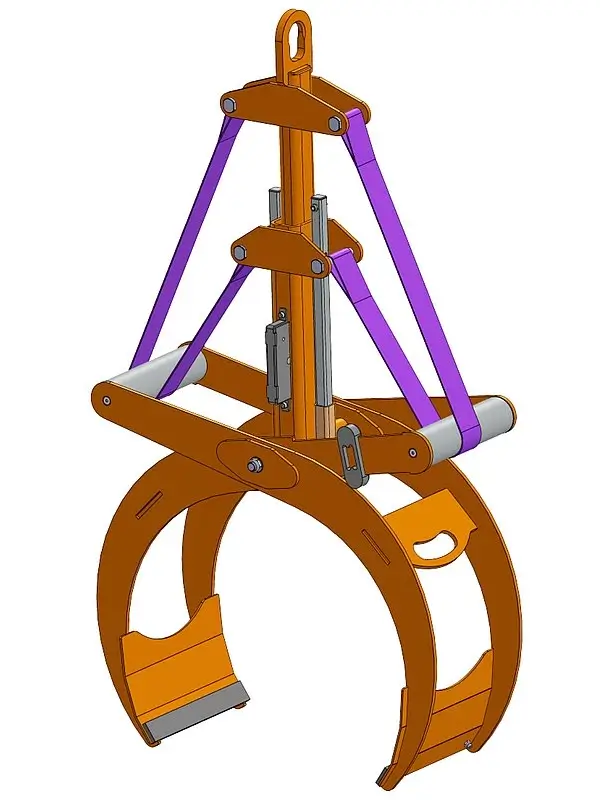

• Spannbereich muss den Außendurchmesser der Last sicher abdecken (innerhalb 400–800 mm).
• WLL darf nicht überschritten werden; Stoßlasten (ruckartiges Anheben/Absetzen) vermeiden.
• Platzverhältnisse berücksichtigen: Anschlag über verstellbaren Anschlag auf minimale Öffnungsweite optimieren.
• Kontakt-/Auflagepunkte prüfen: Rohr muss tragfähig sein, keine bröseligen oder ausgebrochenen Kantenbereiche.

Gefährdungsanalyse

Als kraftschlüssiger Rohrgreifer ist die Rundzange besonders abhängig von korrekter Positionierung, stabiler Kranführung und geeigneten Oberflächen. Die nachfolgenden Punkte sind typische Gefährdungen im Baustellenbetrieb und helfen bei der systematischen Beurteilung.

Hauptgefahren

• Abrutschen der Last durch fehlerhaftes Ansetzen (Zange nicht mittig/gleichmäßig am Rohr) oder ungünstige Oberfläche (z. B. stark verschmutzt, schmierig).
• Schrägzug / Querbelastung durch seitliche Kranbewegung oder Anstoßen an Hindernisse: kann den Lastschluss reduzieren und Pendeln verstärken.
• Stoßlasten durch ruckartigen Hub: kurzzeitige Lastspitzen können über der zulässigen Belastung liegen.
• Quetsch- und Scherstellen im Greifbereich beim Aufsetzen und Lösen: Hände/Finger im Gefahrenbereich.
• Personen im Lastbereich: Aufenthalt unter schwebender Last ist lebensgefährlich.

Maßnahmen zur Risikominimierung

• Probehub knapp über Boden: Sitz, Symmetrie und ruhiges Lastverhalten prüfen.
• Nur vertikal heben: Kranhaken lotrecht über dem Schwerpunkt, Schrägzug konsequent vermeiden.
• Saubere Kontaktflächen: Werkstück von losem Schmutz/Schlamm befreien, damit die Zange zuverlässig anliegt.
• Ruhige Kranbewegungen: langsam anfahren, Pendeln verhindern, kontrolliert absetzen.
• Sperrbereich einrichten: niemand unter Last, klare Kommunikation (Einweiser/Funk/Handzeichen).
• PSA verwenden: Sicherheitsschuhe, Helm, Handschuhe; Hände aus dem Greifbereich halten.

Sicherheitsaspekte und Normen

Die Rundzange ist als Lastaufnahmemittel für den Kranbetrieb vorgesehen. Für WIMAG-Produkte nennt TOMANRO die Konformität zur EG-/EU-Maschinenrichtlinie (CE) sowie eine WPK-Zertifizierung nach EN 1090-1 für die werkseigene Produktionskontrolle. In der Praxis sind darüber hinaus die allgemeinen Regeln für das Heben von Lasten (Betriebsanweisung, Unterweisung, Prüfintervalle, Dokumentation) umzusetzen.

• Vor jedem Einsatz: Sichtprüfung (Risse, Verformungen, lose Schraubverbindungen, Funktionsprüfung der Automatik).
• Regelprüfung: wiederkehrende Prüfung abhängig von Einsatzhäufigkeit und Bedingungen (Schmutz, Witterung, Stoßbeanspruchung).
• WLL einhalten: keine Überlast, keine dynamischen Schockbelastungen provozieren.
• Bestimmungsgemäß verwenden: nicht ziehen, nicht seitlich belasten, nicht als dauerhafte Verbindung nutzen.

Passende Artikel für die Verwendung

Für den sicheren Betrieb der Rundzange 132 sollten die dazugehörigen Anschlag- und Verbindungskomponenten passend zur Tragfähigkeit ausgewählt werden. Sinnvoll ist außerdem Zubehör, das den Baustellenablauf organisiert und die Einsatzbereitschaft von Anschlagmitteln verbessert.

• Schäkel: sichere Verbindung zwischen Kranhaken/Anschlagpunkt und Zange (WLL passend auslegen).
• Anschlagketten: robuste Anschlaglösung im Baustellenbetrieb (Strangwinkel und Kennzeichnung beachten).
• Wimag Anschlagmittelwagen: Lagerung/Transport von Anschlagmitteln, reduziert Beschädigung und Suchzeiten.
• Wimag Rohrgehänge (Alternative): wenn statt kraftschlüssiger Klemme ein Gehänge-/Klemmsystem für Schacht-/Rohrteile benötigt wird.
• Wimag Hydro-Greifer (Alternative): wenn definierte Spannbereiche und leichteres Handlingsgewicht im Vordergrund stehen.
