Erikkila Prosystem Portalkrane

Die Prosystem Portalkrane von Erikkila sind fahrbare Bockkrane für den flexiblen Materialtransport und das ergonomische Handling von Lasten – überall dort, wo kein fest installierter Kran verfügbar oder sinnvoll ist. Die Konstruktion ist als Einträger- oder Zweiträger-Ausführung ausgelegt, lässt sich leicht verfahren und über Bremsen sicher positionieren; damit eignen sich die Systeme besonders für wechselnde Arbeitsplätze und temporäre Hebeaufgaben.

Je nach Ausführung können die Portalkrane mit Laufkatze betrieben und mit unterschiedlichen Stromzuführungen ausgestattet werden, sodass auch ein Elektrokettenzug direkt am System genutzt werden kann. Durch die modulare Auslegung stehen verschiedene Tragfähigkeiten und Arbeitsbereiche zur Verfügung – passend für Montage, Instandhaltung und innerbetriebliche Logistik.

Einsatzbereiche

• Instandhaltung & Wartung: temporäre Hebepunkte für Maschinenservice, Aggregatwechsel und Reparaturen.
• Montagearbeitsplätze: wiederkehrendes Positionieren von Bauteilen, Vorrichtungen und Baugruppen.
• Produktion & Fertigung: Materialhandling in Bereichen mit wechselnden Layouts oder begrenzter Deckenstatik.
• Werkstatt & Betriebsmittelbau: flexible Abdeckung von Arbeitszonen ohne bauliche Maßnahmen.
• Logistik (intern): Umsetzen von Lasten zwischen Arbeitsplätzen (mit Beachtung der Sicherheitsregeln zum Verfahren).

Varianten & Unterschiede

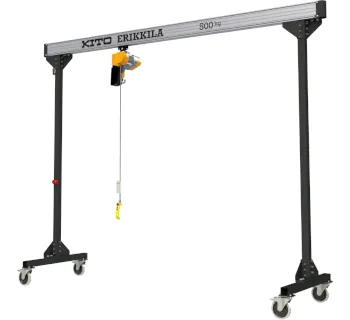

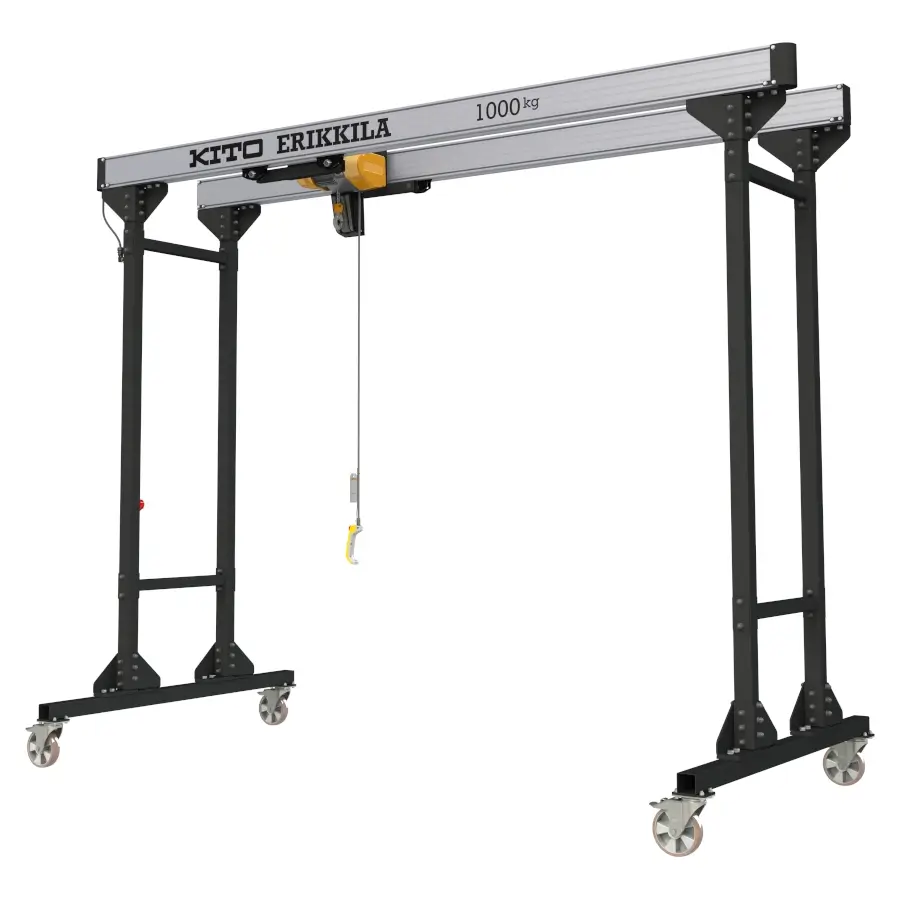

Die Prosystem Portalkrane werden als Einträgerkran und Zweiträgerkran angeboten. Laut Katalog-/Typeninformationen beträgt die maximale Tragfähigkeit des Einträgerkrans 500 kg, die des Zweiträgerkrans 1000 kg; die Zweiträgerkonstruktion vergrößert zudem Hubhöhe und den nutzbaren Arbeitsbereich unter dem Kran, da das Hebezeug teilweise zwischen den Trägern aufgehängt wird.

Zusätzlich unterscheiden sich die Ausführungen über die Ausstattung: NE (mit Laufkatze), FC (mit Laufkatze & Schleppleitung) und ICR (mit Laufkatze und Stromschiene). Varianten mit „+EQ…“ sind als Pakete mit Elektrokettenzug ausgewiesen.

Sicherheitsaspekte

• Sicheres Positionieren: Die fahrbare Ausführung ist für das Umsetzen zwischen Arbeitsbereichen ausgelegt; Rollen mit Bremsen ermöglichen das Arretieren am Einsatzort.
• Verfahren unter Last: Portalkrane dürfen nicht unter Last verfahren werden (Last vor dem Umsetzen absetzen bzw. entlasten).
• Standsicherheit: Einsatz nur auf geeignetem, tragfähigem Untergrund; Kran vor dem Hub sicher positionieren und gegen Wegrollen sichern.

Technische Eigenschaften

• Tragfähigkeit: 125 kg, 250 kg, 500 kg (Einträger) sowie 1000 kg (Zweiträger, modellabhängig).
• Arbeitsbereich (modellabhängig): Spannweite 3.00 m bis 6.00 m (bei 125/250/500 kg) bzw. 3.00 m bis 5.00 m (bei 1000 kg), Laufbahnhöhe max. 3.11 m bzw. 3.13 m.
• Ausstattung: Laufkatze; wahlweise Schleppleitung oder Stromschiene; optional als Paket mit Elektrokettenzug (EQ…-Varianten).

Typenübersicht

Typ / Code	Tragfähigkeit	Spannweite	Laufbahnhöhe max.	Ausstattung

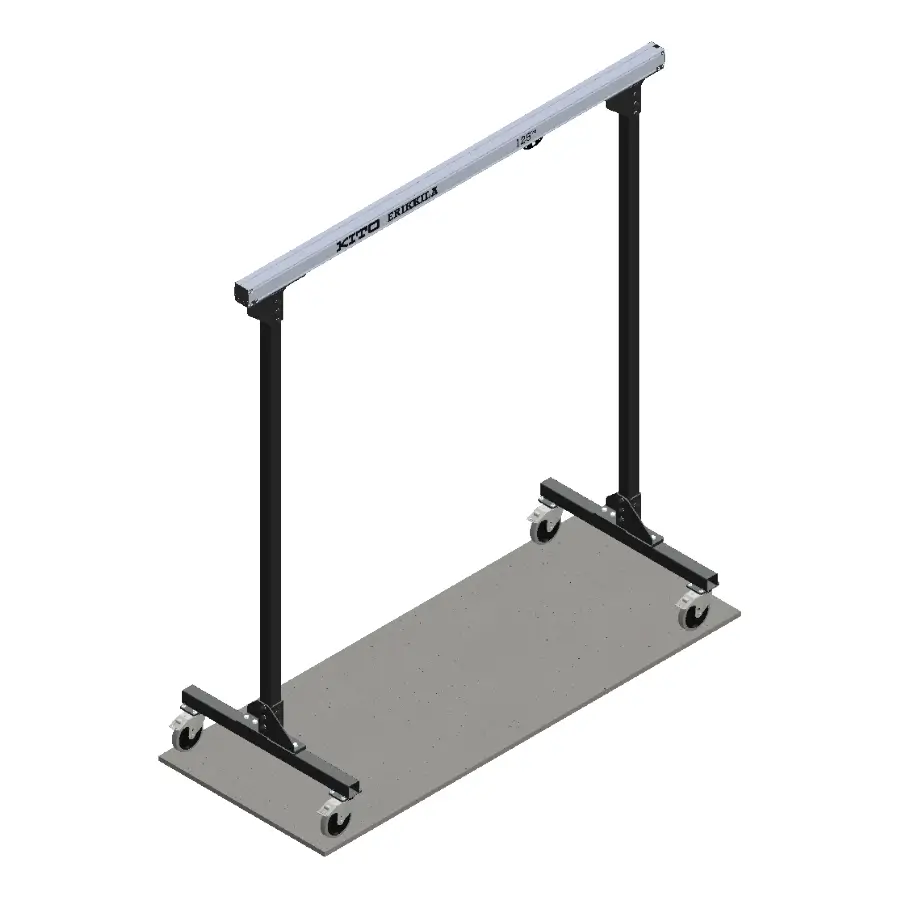

125/3000/3000-NE	125 kg	3.00 m	3.11 m	mit Laufkatze
125/3000/3000-FC	125 kg	3.00 m	3.11 m	mit Laufkatze & Schleppleitung
125/3000/3000-ICR	125 kg	3.00 m	3.11 m	mit Laufkatze und Schleifleitung
125/3000/3000-FC+EQ001IS	125 kg	3.00 m	3.11 m	mit Schleppleitung und E.-Kettenzug
125/3000/3000-ICR+EQ001IS	125 kg	3.00 m	3.11 m	mit Schleifleitung und E.-Kettenzug
125/4000/3000-NE	125 kg	4.00 m	3.11 m	mit Laufkatze
125/4000/3000-FC	125 kg	4.00 m	3.11 m	mit Laufkatze & Schleppleitung
125/4000/3000-ICR	125 kg	4.00 m	3.11 m	mit Laufkatze und Schleifleitung
125/4000/3000-FC+EQ001IS	125 kg	4.00 m	3.11 m	mit Schleppleitung und E.-Kettenzug
125/4000/3000-ICR+EQ001IS	125 kg	4.00 m	3.11 m	mit Schleifleitung und E.-Kettenzug
125/5000/3000-NE	125 kg	5.00 m	3.11 m	mit Laufkatze
125/5000/3000-FC	125 kg	5.00 m	3.11 m	mit Laufkatze & Schleppleitung
125/5000/3000-ICR	125 kg	5.00 m	3.11 m	mit Laufkatze und Schleifleitung
125/5000/3000-FC+EQ001IS	125 kg	5.00 m	3.11 m	mit Schleppleitung und E.-Kettenzug
125/5000/3000-ICR+EQ001IS	125 kg	5.00 m	3.11 m	mit Schleifleitung und E.-Kettenzug
125/6000/3000-NE	125 kg	6.00 m	3.11 m	mit Laufkatze
125/6000/3000-FC	125 kg	6.00 m	3.11 m	mit Laufkatze & Schleppleitung
125/6000/3000-ICR	125 kg	6.00 m	3.11 m	mit Laufkatze und Schleifleitung
125/6000/3000-FC+EQ001IS	125 kg	6.00 m	3.11 m	mit Schleppleitung und E.-Kettenzug
125/6000/3000-ICR+EQ001IS	125 kg	6.00 m	3.11 m	mit Schleifleitung und E.-Kettenzug
250/3000/3000-NE	250 kg	3.00 m	3.11 m	mit Laufkatze
250/3000/3000-FC	250 kg	3.00 m	3.11 m	mit Laufkatze & Schleppleitung
250/3000/3000-ICR	250 kg	3.00 m	3.11 m	mit Laufkatze und Schleifleitung
250/3000/3000-FC+EQ003IS	250 kg	3.00 m	3.11 m	mit Schleppleitung und E.-Kettenzug
250/3000/3000-ICR+EQ003IS	250 kg	3.00 m	3.11 m	mit Schleifleitung und E.-Kettenzug
250/4000/3000-NE	250 kg	4.00 m	3.11 m	mit Laufkatze
250/4000/3000-FC	250 kg	4.00 m	3.11 m	mit Laufkatze & Schleppleitung
250/4000/3000-ICR	250 kg	4.00 m	3.11 m	mit Laufkatze und Schleifleitung
250/4000/3000-FC+EQ003IS	250 kg	4.00 m	3.11 m	mit Schleppleitung und E.-Kettenzug
250/4000/3000-ICR+EQ003IS	250 kg	4.00 m	3.11 m	mit Schleifleitung und E.-Kettenzug
250/5000/3000-NE	250 kg	5.00 m	3.11 m	mit Laufkatze
250/5000/3000-FC	250 kg	5.00 m	3.11 m	mit Laufkatze & Schleppleitung
250/5000/3000-ICR	250 kg	5.00 m	3.11 m	mit Laufkatze und Schleifleitung
250/5000/3000-FC+EQ003IS	250 kg	5.00 m	3.11 m	mit Schleppleitung und E.-Kettenzug
250/5000/3000-ICR+EQ003IS	250 kg	5.00 m	3.11 m	mit Schleifleitung und E.-Kettenzug
250/6000/3000-NE	250 kg	6.00 m	3.11 m	mit Laufkatze
250/6000/3000-FC	250 kg	6.00 m	3.11 m	mit Laufkatze & Schleppleitung
250/6000/3000-ICR	250 kg	6.00 m	3.11 m	mit Laufkatze und Schleifleitung
250/6000/3000-FC+EQ003IS	250 kg	6.00 m	3.11 m	mit Schleppleitung und E.-Kettenzug
250/6000/3000-ICR+EQ003IS	250 kg	6.00 m	3.11 m	mit Schleifleitung und E.-Kettenzug
500/3000/3000-NE	500 kg	3.00 m	3.11 m	mit Laufkatze
500/3000/3000-FC	500 kg	3.00 m	3.11 m	mit Laufkatze & Schleppleitung
500/3000/3000-ICR	500 kg	3.00 m	3.11 m	mit Laufkatze und Schleifleitung
500/3000/3000-FC+EQ005IS	500 kg	3.00 m	3.11 m	mit Schleppleitung und E.-Kettenzug
500/3000/3000-ICR+EQ005IS	500 kg	3.00 m	3.11 m	mit Schleifleitung und E.-Kettenzug
500/4000/3000-NE	500 kg	4.00 m	3.11 m	mit Laufkatze
500/4000/3000-FC	500 kg	4.00 m	3.11 m	mit Laufkatze & Schleppleitung
500/4000/3000-ICR	500 kg	4.00 m	3.11 m	mit Laufkatze und Schleifleitung
500/4000/3000-FC+EQ005IS	500 kg	4.00 m	3.11 m	mit Schleppleitung und E.-Kettenzug
500/4000/3000-ICR+EQ005IS	500 kg	4.00 m	3.11 m	mit Schleifleitung und E.-Kettenzug
500/5000/3000-NE	500 kg	5.00 m	3.11 m	mit Laufkatze
500/5000/3000-FC	500 kg	5.00 m	3.11 m	mit Laufkatze & Schleppleitung
500/5000/3000-ICR	500 kg	5.00 m	3.11 m	mit Laufkatze und Schleifleitung
500/5000/3000-FC+EQ005IS	500 kg	5.00 m	3.11 m	mit Schleppleitung und E.-Kettenzug
500/5000/3000-ICR+EQ005IS	500 kg	5.00 m	3.11 m	mit Schleifleitung und E.-Kettenzug
500/6000/3000-NE	500 kg	6.00 m	3.13 m	mit Laufkatze
500/6000/3000-FC	500 kg	6.00 m	3.13 m	mit Laufkatze & Schleppleitung
500/6000/3000-ICR	500 kg	6.00 m	3.13 m	mit Laufkatze und Schleifleitung
500/6000/3000-FC+EQ005IS	500 kg	6.00 m	3.13 m	mit Schleppleitung und E.-Kettenzug
500/6000/3000-ICR+EQ005IS	500 kg	6.00 m	3.13 m	mit Schleifleitung und E.-Kettenzug
1000/3000/3000-NE	1000 kg	3.00 m	3.13 m	mit Laufkatze
1000/3000/3000-FC	1000 kg	3.00 m	3.13 m	mit Laufkatze & Schleppleitung
1000/3000/3000-ICR	1000 kg	3.00 m	3.13 m	mit Laufkatze und Schleifleitung
1000/3000/3000-FC+EQ010IS	1000 kg	3.00 m	3.13 m	mit Schleppleitung und E.-Kettenzug
1000/3000/3000-ICR+EQ010IS	1000 kg	3.00 m	3.13 m	mit Schleifleitung und E.-Kettenzug
1000/4000/3000-NE	1000 kg	4.00 m	3.13 m	mit Laufkatze
1000/4000/3000-FC	1000 kg	4.00 m	3.13 m	mit Laufkatze & Schleppleitung
1000/4000/3000-ICR	1000 kg	4.00 m	3.13 m	mit Laufkatze und Schleifleitung
1000/4000/3000-FC+EQ010IS	1000 kg	4.00 m	3.13 m	mit Schleppleitung und E.-Kettenzug
1000/4000/3000-ICR+EQ010IS	1000 kg	4.00 m	3.13 m	mit Schleifleitung und E.-Kettenzug
1000/5000/3000-NE	1000 kg	5.00 m	3.13 m	mit Laufkatze
1000/5000/3000-FC	1000 kg	5.00 m	3.13 m	mit Laufkatze & Schleppleitung
1000/5000/3000-ICR	1000 kg	5.00 m	3.13 m	mit Laufkatze und Schleifleitung
1000/5000/3000-FC+EQ010IS	1000 kg	5.00 m	3.13 m	mit Schleppleitung und E.-Kettenzug
1000/5000/3000-ICR+EQ010IS	1000 kg	5.00 m	3.13 m	mit Schleifleitung und E.-Kettenzug

Passende Artikel/Zubehör

• Elektrokettenzüge: passend für Anwendungen mit häufigen Hüben und präziser Lastpositionierung (für EQ-Varianten bzw. zur Nachrüstung nach Systemauslegung).
• Flaschenzüge: mechanische Alternative für gelegentliche Hebevorgänge ohne elektrische Versorgung.
• Laufkatzen: zur horizontalen Verfahrbarkeit des Hebezeugs entlang der Trägerbahn (bei Ausführungen „mit Laufkatze“).
• Stromzuführung: Schleppleitung oder Stromschiene zur strukturierten Energieversorgung am Arbeitsplatzkran.
