Vetter PROFI-Portalkrane

Die Vetter PROFI-Portalkrane sind vielseitig konfigurierbare Portalkrane, die auf eigenen Stützen stehen und dadurch ohne aufwendige Anbindung an die Gebäudekonstruktion auskommen; die Stützen können auf einem ausreichend dimensionierten Betonboden befestigt werden. Das System basiert auf standardisierten Bauteilen und lässt sich praxisnah an die jeweiligen Einbauverhältnisse anpassen – ein System für Ihren individuellen Portalkran.

Der Portalkran PA ist als fahrbarer Portalkran für flexible und wechselnde Arbeitsplätze ausgelegt; typische Aufgaben sind z. B. Maschinenbestückung, Reparatur, Werkzeugwechsel und allgemeine Montagetätigkeiten – auch bei beengten Platzverhältnissen.

Einsatzbereiche

• Instandhaltung & Service: Heben/Positionieren von Baugruppen an Maschinen und Anlagen, Werkzeugwechsel, Reparaturen.
• Montage & Fertigung: Ergonomisches Handling von Komponenten zwischen Arbeitsplätzen, innerbetriebliche Umsetzungen.
• Werkstatt & Betriebsmittelbau: Ein- und Ausbau von Aggregaten, Vorrichtungen, Spannmitteln.
• Hallenanwendungen: Auslegung für den Aufstellort Halle (laut Herstellerangabe).

Unterschiede der Varianten

Für die PROFI-Portalkrane werden je nach Ausführung unterschiedliche Ausstattungen angeboten. In den vorliegenden Typ-/Katalogangaben finden sich insbesondere folgende Varianten:

• Fahrbarer Kran: Portalkran als verfahrbares System ohne zusätzliche Hebezeug-Kombination in der Ausstattungsspalte.
• Mit Laufkatze: Ausführung mit Laufkatze (z. B. SICO/SiCO-Konfigurationen in den Typcodes).
• Mit Laufkatze und Flaschenzug: Komplettlösung mit mechanischem Hebezeug.

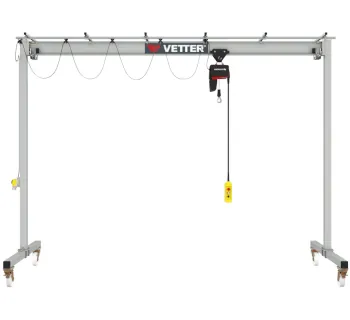

• Elektrokettenzug an Rollkatze: Elektrisches Heben bei manuellem Katzfahren (je nach Typcode/Angabe).
• Elektrokettenzug + Elektrofahrwerk: Elektrisches Heben und elektrisches Katzfahren (je nach Typcode/Angabe).

Keine Variantenangabe gefunden zu konkreten Lieferumfängen je Ausführung (z. B. ob ein bestimmter Kettenzug/Flaschenzug serienmäßig enthalten ist) – daher keine Nennung.

Sicherheitsaspekte & Normen

Die PROFI-Portalkrane sind nach Herstellerangabe nach EN 15011 eingestuft (u. a. Hubklasse HC2, Stabilitätsklasse S2) und für den Hallenbetrieb vorgesehen. EN 15011 beschreibt sicherheitstechnische Anforderungen und Nachweise für Brücken- und Portalkrane; die genannten Klassen dienen der Einordnung von Hub-/Lastspiel- und Stabilitätsanforderungen im vorgesehenen Einsatzbereich.

Praxisrelevante Punkte für den sicheren Betrieb sind insbesondere: geeignete Aufstellfläche (Betonboden), korrektes Befestigen/Verankern der Stützen (falls vorgesehen) sowie das Einhalten der Tragfähigkeit und der vorgesehenen Konfiguration (z. B. Katz-/Hebezeug-Ausführung).

Technische Daten

Typenübersicht

Typ / Code	Tragfähigkeit	Spannweite	Laufbahnhöhe max.	Ausstattung
PA2,5-3,0	250 kg	3.00 m	3.00 m	fahrbarer Kran
PA2,5-4,0	250 kg	4.00 m	3.00 m	fahrbarer Kran
PA2,5-5,0	250 kg	5.00 m	3.00 m	fahrbarer Kran
PA2,5-6,0	250 kg	6.00 m	3.00 m	fahrbarer Kran
PA2,5-3,0-SiCO-HF500A	250 kg	3.00 m	3.00 m	mit Laufkatze
PA2,5-4,0-SiCO-HF500A	250 kg	4.00 m	3.00 m	mit Laufkatze
PA2,5-5,0-SiCO-HF500A	250 kg	5.00 m	3.00 m	mit Laufkatze
PA2,5-6,0-SiCO-HF500A	250 kg	6.00 m	3.00 m	mit Laufkatze
PA2,5-3,0-PL0250-HF	250 kg	3.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA2,5-4,0-PL0250-HF	250 kg	4.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA2,5-5,0-PL0250-HF	250 kg	5.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA2,5-6,0-PL0250-HF	250 kg	6.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA2,5-3,0-SiXX2F-HF	250 kg	3.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA2,5-4,0-SiXX2F-HF	250 kg	4.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA2,5-5,0-SiXX2F-HF	250 kg	5.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA2,5-6,0-SiXX2F-HF	250 kg	6.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA2,5-3,0-SiXX2F-EF	250 kg	3.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA2,5-4,0-SiXX2F-EF	250 kg	4.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA2,5-5,0-SiXX2F-EF	250 kg	5.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA2,5-6,0-SiXX2F-EF	250 kg	6.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA5-3,0	500 kg	3.00 m	3.00 m	fahrbarer Kran
PA5-4,0	500 kg	4.00 m	3.00 m	fahrbarer Kran
PA5-5,0	500 kg	5.00 m	3.00 m	fahrbarer Kran
PA5-6,0	500 kg	6.00 m	3.00 m	fahrbarer Kran
PA5-3,0-SiCO-HF500A	500 kg	3.00 m	3.00 m	mit Laufkatze
PA5-4,0-SiCO-HF500A	500 kg	4.00 m	3.00 m	mit Laufkatze
PA5-5,0-SiCO-HF500A	500 kg	5.00 m	3.00 m	mit Laufkatze
PA5-6,0-SiCO-HF500A	500 kg	6.00 m	3.00 m	mit Laufkatze
PA5-3,0-PL0500-HF	500 kg	3.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA5-4,0-PL0500-HF	500 kg	4.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA5-5,0-PL0500-HF	500 kg	5.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA5-6,0-PL0500-HF	500 kg	6.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA5-3,0-SiXX4F-HF	500 kg	3.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA5-4,0-SiXX4F-HF	500 kg	4.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA5-5,0-SiXX4F-HF	500 kg	5.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA5-6,0-SiXX4F-HF	500 kg	6.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA5-3,0-SiXX4F-EF	500 kg	3.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA5-4,0-SiXX4F-EF	500 kg	4.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA5-5,0-SiXX4F-EF	500 kg	5.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA5-6,0-SiXX4F-EF	500 kg	6.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA8-3,0	800 kg	3.00 m	3.00 m	fahrbarer Kran
PA8-4,0	800 kg	4.00 m	3.00 m	fahrbarer Kran
PA8-5,0	800 kg	5.00 m	3.00 m	fahrbarer Kran
PA8-6,0	800 kg	6.00 m	3.00 m	fahrbarer Kran
PA8-3,0-SiCO-HF1000A	800 kg	3.00 m	3.00 m	mit Laufkatze
PA8-4,0-SiCO-HF1000A	800 kg	4.00 m	3.00 m	mit Laufkatze
PA8-5,0-SiCO-HF1000A	800 kg	5.00 m	3.00 m	mit Laufkatze
PA8-6,0-SiCO-HF1000A	800 kg	6.00 m	3.00 m	mit Laufkatze
PA8-3,0-SiXX6AF-HF	800 kg	3.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA8-4,0-SiXX6AF-HF	800 kg	4.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA8-5,0-SiXX6AF-HF	800 kg	5.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA8-6,0-SiXX6AF-HF	800 kg	6.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA8-3,0-SiXX6AF-EF	800 kg	3.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA8-4,0-SiXX6AF-EF	800 kg	4.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA8-5,0-SiXX6AF-EF	800 kg	5.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA8-6,0-SiXX6AF-EF	800 kg	6.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA10-3,0	1000 kg	3.00 m	3.00 m	fahrbarer Kran
PA10-4,0	1000 kg	4.00 m	3.00 m	fahrbarer Kran
PA10-5,0	1000 kg	5.00 m	3.00 m	fahrbarer Kran
PA10-6,0	1000 kg	6.00 m	3.00 m	fahrbarer Kran
PA10-3,0-SiCO-HF1000A	1000 kg	3.00 m	3.00 m	mit Laufkatze
PA10-4,0-SiCO-HF1000A	1000 kg	4.00 m	3.00 m	mit Laufkatze
PA10-5,0-SiCO-HF1000A	1000 kg	5.00 m	3.00 m	mit Laufkatze
PA10-6,0-SiCO-HF1000A	1000 kg	6.00 m	3.00 m	mit Laufkatze
PA10-3,0-PL1000-HF	1000 kg	3.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA10-4,0-PL1000-HF	1000 kg	4.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA10-5,0-PL1000-HF	1000 kg	5.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA10-6,0-PL1000-HF	1000 kg	6.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA10-3,0-SiXX6F-HF	1000 kg	3.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA10-4,0-SiXX6F-HF	1000 kg	4.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA10-5,0-SiXX6F-HF	1000 kg	5.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA10-6,0-SiXX6F-HF	1000 kg	6.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA10-3,0-SiXX6F-EF	1000 kg	3.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA10-4,0-SiXX6F-EF	1000 kg	4.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA10-5,0-SiXX6F-EF	1000 kg	5.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA10-6,0-SiXX6F-EF	1000 kg	6.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA16-3,0-PL1500-HF	1500 kg	3.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA16-4,0-PL1500-HF	1500 kg	4.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA16-5,0-PL1500-HF	1500 kg	5.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA16-6,0-PL1500-HF	1500 kg	6.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA16-3,0	1600 kg	3.00 m	3.00 m	fahrbarer Kran
PA16-4,0	1600 kg	4.00 m	3.00 m	fahrbarer Kran
PA16-5,0	1600 kg	5.00 m	3.00 m	fahrbarer Kran
PA16-6,0	1600 kg	6.00 m	3.00 m	fahrbarer Kran
PA16-3,0-SiCO-HF2000A	1600 kg	3.00 m	3.00 m	mit Laufkatze
PA16-4,0-SiCO-HF2000A	1600 kg	4.00 m	3.00 m	mit Laufkatze
PA16-5,0-SiCO-HF2000A	1600 kg	5.00 m	3.00 m	mit Laufkatze
PA16-6,0-SiCO-HF2000A	1600 kg	6.00 m	3.00 m	mit Laufkatze
PA16-3,0-SiXX8AF-HF	1600 kg	3.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA16-4,0-SiXX8AF-HF	1600 kg	4.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA16-5,0-SiXX8AF-HF	1600 kg	5.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA16-6,0-SiXX8AF-HF	1600 kg	6.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA16-3,0-SiXX8AF-EF	1600 kg	3.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA16-4,0-SiXX8AF-EF	1600 kg	4.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA16-5,0-SiXX8AF-EF	1600 kg	5.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA16-6,0-SiXX8AF-EF	1600 kg	6.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA20-3,0	2000 kg	3.00 m	3.00 m	fahrbarer Kran
PA20-4,0	2000 kg	4.00 m	3.00 m	fahrbarer Kran
PA20-5,0	2000 kg	5.00 m	3.00 m	fahrbarer Kran
PA20-6,0	2000 kg	6.00 m	3.00 m	fahrbarer Kran
PA20-3,0-SiCO-HF2000A	2000 kg	3.00 m	3.00 m	mit Laufkatze
PA20-4,0-SiCO-HF2000A	2000 kg	4.00 m	3.00 m	mit Laufkatze
PA20-5,0-SiCO-HF2000A	2000 kg	5.00 m	3.00 m	mit Laufkatze
PA20-6,0-SiCO-HF2000A	2000 kg	6.00 m	3.00 m	mit Laufkatze
PA20-3,0-PL2000-HF	2000 kg	3.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA20-4,0-PL2000-HF	2000 kg	4.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA20-5,0-PL1500-HF	2000 kg	5.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA20-6,0-PL1500-HF	2000 kg	6.00 m	3.00 m	mit Laufkatze und Flaschenzug
PA20-3,0-SiXX8F-HF	2000 kg	3.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA20-4,0-SiXX8F-HF	2000 kg	4.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA20-5,0-SiXX8F-HF	2000 kg	5.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA20-6,0-SiXX8F-HF	2000 kg	6.00 m	3.00 m	Elektrokettenzug an Rollkatze
PA20-3,0-SiXX8F-EF	2000 kg	3.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA20-4,0-SiXX8F-EF	2000 kg	4.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA20-5,0-SiXX8F-EF	2000 kg	5.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk
PA20-6,0-SiXX8F-EF	2000 kg	6.00 m	3.00 m	Elektrokettenzug + Elektrofahrwerk

Passende Artikel/Zubehör

• Elektrokettenzug (ELECTROLIFT® SiXX) – für Schwenk- und Portalkrane geeignet (je nach Ausführung mit Roll- oder Elektrofahrwerk).
• Handfahrwerk (SICO) – stufenlos anpassbar an Trägerflanschbreiten; Seitenschilder als konstruktiver Schutz gegen Klettern/Abstürzen des Fahrwerks.
• UNI-Katzpuffer – als Fahrwegbegrenzung/Anprallschutz bzw. zur Positionssicherung auf dem Träger (ohne Schweißen/Bohren montierbar).
• Alternative Portallösung: Portalkran ErgoLine (Leichtlaufportal für schnelles, komfortables Handling bis 1000 kg).
