Abzieher, Ganzstahlhaken (1.07/4-B)

GEDORE Abzieher, Ganzstahlhaken (1.07/4-B)

Der GEDORE Abzieher, Ganzstahlhaken (1.07/4-B) ist ein Universal-Abzieher in 3-armiger Ausführung für kippsicheres und materialschonendes Abziehen fest sitzender Bauteile. Die patentierte Hakenbremse (Verstellen/Fixieren per Knopfdruck) sowie die nitrocarburierte, verschleißfeste und korrosionsbeständige Spindel unterstützen eine schnelle, zuverlässige Handhabung im Werkstatt- und Instandhaltungseinsatz.

3-Arm-Prinzip für gleichmäßige Krafteinleitung und kippsicheren Ansatz
Ganzstahlhaken, gesenkgeschmiedet und formschlüssig mit der Traverse verbunden
Patentierte Hakenbremse: Haken per Knopfdruck verstellen und fixieren
Nitrocarburierte Spindel: verschleißfest und korrosionsbeständig
Leichtgängige Spindel (laut Typenseite: ohne Fetten/Ölen)
Innenabzieher-Funktion durch Umstecken der Haken
Kombinierbar mit Spindel- und Hakenausführungen aus dem Abzieher-Baukasten

2 Artikel → Abzieher, Ganzstahlhaken (1.07/4-B)

Abzieher, Ganzstahlhaken (1.07/4-B)

Spannweite max. Außenabzieher
Spannweite min. Innenabzieher
Spannweite max. Innenabzieher
Spanntiefe
Zugkraft
Anzahl Arme
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Lieferzeit: z.Zt. ab Lager lieferbar

1 - 2

Lieferzeit: z.Zt. ab Lager lieferbar

2 - 2

Lieferzeit: z.Zt. ab Lager lieferbar

1 - 2

Lieferzeit: z.Zt. ab Lager lieferbar

2 - 2

Abzieher, Ganzstahlhaken
(1.07/4-B) 1.07/41-B

Spannweite max. Außenabzieher 450 mm

Spannweite min. Innenabzieher 270 mm

Spannweite max. Innenabzieher 530 mm

1.238,64 € exkl. 19% MwSt.

Lieferzeit: z.Zt. ab Lager lieferbar

Abzieher, Ganzstahlhaken
(1.07/4-B) 1.07/4A1-B

Spannweite max. Außenabzieher 580 mm

Spannweite min. Innenabzieher 270 mm

Spannweite max. Innenabzieher 640 mm

1.514,56 € exkl. 19% MwSt.

Lieferzeit: z.Zt. ab Lager lieferbar

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

3-Arm-Prinzip für gleichmäßige Krafteinleitung und kippsicheren Ansatz
Ganzstahlhaken, gesenkgeschmiedet und formschlüssig mit der Traverse verbunden
Patentierte Hakenbremse: Haken per Knopfdruck verstellen und fixieren
Nitrocarburierte Spindel: verschleißfest und korrosionsbeständig
Leichtgängige Spindel (laut Typenseite: ohne Fetten/Ölen)
Innenabzieher-Funktion durch Umstecken der Haken
Kombinierbar mit Spindel- und Hakenausführungen aus dem Abzieher-Baukasten

Informationen: Abzieher, Ganzstahlhaken (1.07/4-B)

Der GEDORE Abzieher, Ganzstahlhaken (1.07/4-B) ist ein Universal-Abzieher in Industriequalität für das zentrische, kontrollierte Abziehen von fest sitzenden Bauteilen. Die 3-armige Ausführung unterstützt eine optimale Lastverteilung für kippsicheres und materialschonendes Arbeiten.

Die kräftige, ergonomisch geformte Traverse ist auf den Werkstatt- und Instandhaltungsalltag ausgelegt. Die Ganzstahlhaken sind glühend im Gesenk geschmiedet und formschlüssig mit der Traverse verbunden.

Für eine schnelle Handhabung verfügt das System über eine patentierte Hakenbremse, mit der sich die Haken per Knopfdruck verstellen und sicher fixieren lassen. Durch Umstecken der Haken ist der Abzieher auch als Innenabzieher verwendbar.

Die nitrocarburierte Spindeloberfläche ist verschleißfest und korrosionsbeständig. Laut Typenseite bleibt die Spindel leichtgängig und sauber – Fetten oder Ölen ist nicht notwendig.

Zusätzlich ist die Traverse kombinierbar mit weiteren Spindel- und Hakenausführungen sowie -längen aus dem GEDORE Abzieher-Baukasten.

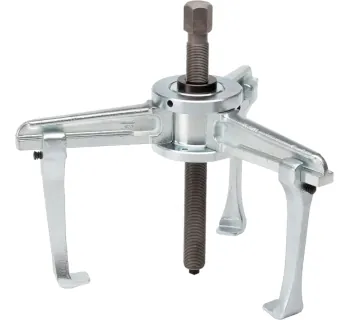

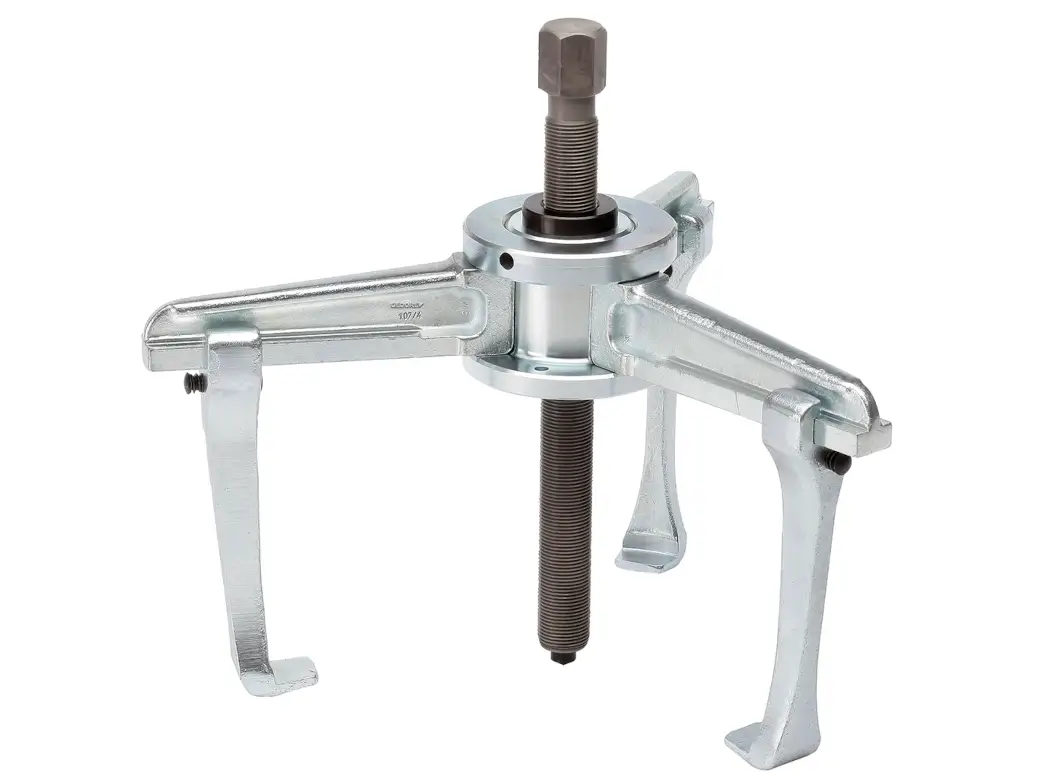

Produktabbildung

GEDORE Abzieher, Ganzstahlhaken (1.07/4-B)

Einsatzbereiche

Der Abzieher ist für Demontagearbeiten ausgelegt, bei denen Bauteile kontrolliert von Wellen oder Sitzen gelöst werden müssen. Typische Einsatzfelder sind Schlosserei, Maschinenbau und weitere Industriezweige.

Instandhaltung und Service an Maschinen, Aggregaten und Antrieben
Werkstatt und Reparaturbereiche in Industrie und Handwerk
Demontage von z. B. Lagern, Zahnrädern, Riemenscheiben und ähnlichen Press-/Sitzverbindungen (anwendungsabhängig)

Unterschiede der Varianten

Die Varianten unterscheiden sich in den Spannweiten (Außen-/Innenabzieher) und im Gewicht, bei gleicher Zugkraft und gleicher Armanzahl. Dadurch kann die passende Ausführung je nach Bauteilgröße und Einbausituation gewählt werden.

Sicherheitsaspekte

Kippsicheres Abziehen durch 3 Arme und gleichmäßige Lastverteilung
Materialschonender Kraftaufbau durch zentrischen Ansatz und stabile Hakenführung
Sicheres Fixieren der Haken durch patentierte Hakenbremse (Verstellen/Fixieren per Knopfdruck)

Technische Daten (Typenübersicht)

Typ	Spannweite max. Außenabzieher	Spannweite min. Innenabzieher	Spannweite max. Innenabzieher	Spanntiefe	Zugkraft	Anzahl Arme	Gewicht ca.	Artikel-Nr.	EAN/GTIN
1.07/41-B	450 mm	270 mm	530 mm	200 mm	10 t	3	18.8 kg	GED2546531	4036976126013
1.07/4A1-B	580 mm	270 mm	640 mm	200 mm	10 t	3	22.0 kg	GED2546558	4036976126020

Passende Artikel/Zubehör

Für einen erweiterten, praxisnahen Einsatz lassen sich passende GEDORE-Zubehörartikel ergänzen, z. B. zur Arbeitssicherheit oder für alternative Spindellösungen.

Fetthydraulik-Druckspindel (1.06/HSP) für kontrolliertes und sicheres Abziehen (je nach Anwendung)
Sicherheitsfolie Gr. 1 (5.10) als zusätzlicher Schutz bei Abziehvorgängen
Ersatzspindeln für Abzieher zur Instandsetzung und Anpassung innerhalb des Systems
