GEDORE Universal-Abzieher 2-armig (1.04)
Der GEDORE Universal-Abzieher 2-armig (1.04) ermöglicht das kontrollierte Abziehen von z. B. Scheiben, Rädern und Lagern in Werkstatt und Instandhaltung. Eine ergonomische Traverse mit Biegemomentverstärkung, Einstellskala und Schnellverstellung unterstützt einen stabilen, zentrischen Kraftaufbau; die Spindelspitze ist auswechselbar (Kugel/Spitze).
- 2-armiges Universal-System für vielseitige Abziehaufgaben (Außen- und Innenabziehen je nach Einstellung).
- Ergonomische Traverse mit Biegemomentverstärkung für stabile Abzugsmomente.
- Einstellskala zum gleichmäßigen Justieren der Haken für zentrisches Abziehen.
- Schnellverstellung für zügiges Anpassen an unterschiedliche Bauteilgrößen.
- Auswechselbare Spindelspitze (Kugel/Spitze) für passende Kraftübertragung am Auflagepunkt.
Der GEDORE Universal-Abzieher 2-armig (1.04) ermöglicht das kontrollierte Abziehen von z. B. Scheiben, Rädern und Lagern in Werkstatt und Instandhaltung. Eine ergonomische Traverse mit Biegemomentverstärkung, Einstellskala und Schnellverstellung unterstützt einen stabilen, zentrischen Kraftaufbau; die Spindelspitze ist auswechselbar (Kugel/Spitze).
- 2-armiges Universal-System für vielseitige Abziehaufgaben (Außen- und Innenabziehen je nach Einstellung).
- Ergonomische Traverse mit Biegemomentverstärkung für stabile Abzugsmomente.
- Einstellskala zum gleichmäßigen Justieren der Haken für zentrisches Abziehen.
- Schnellverstellung für zügiges Anpassen an unterschiedliche Bauteilgrößen.
- Auswechselbare Spindelspitze (Kugel/Spitze) für passende Kraftübertragung am Auflagepunkt.
Informationen: Universal-Abzieher 2-armig (1.04)
Der GEDORE Universal-Abzieher 2-armig (1.04) ist ein Werkstattwerkzeug zum sicheren und schnellen Abziehen von Bauteilen wie Scheiben, Rädern und Kugellagern. Die kräftige, ergonomisch geformte Traverse ist mit einer Biegemomentverstärkung ausgeführt, um auch bei höheren Abzugskräften stabile und sichere Abzugsmomente zu unterstützen.
Für reproduzierbare Ergebnisse sorgt eine Einstellskala zum gleichmäßigen Justieren der Abzughaken, wodurch auch bei hohen Abzugkräften ein zentrisches und kraftoptimiertes Abziehen unterstützt wird. Die Schnellverstellung erleichtert die zügige Arbeitsweise, zusätzlich ist die Spindelspitze auswechselbar (Kugel oder Spitze).
Einsatzbereiche
- Kfz- und Nutzfahrzeug-Werkstätten: Abziehen von Riemenscheiben, Naben, Lagern und ähnlichen Press-/Sitzverbindungen.
- Industrie-Instandhaltung: Demontage von Rädern, Lagern und Bauteilen an Antrieben, Aggregaten und Maschinenkomponenten.
- Maschinen- und Anlagenbau: Servicearbeiten an Baugruppen mit Bauteilen, die kraftschlüssig oder passgenau sitzen.
Unterschiede der Varianten
Die Variante wird über Spannweiten, Spanntiefe und Zugkraft gewählt. Für größere Bauteile und höhere Kräfte stehen Ausführungen mit höherer Zugkraft und größerer Spanntiefe zur Verfügung.
Sicherheitsaspekte
- Zentrisches Abziehen: Gleichmäßiges Justieren über Einstellskala unterstützt einen kontrollierten Kraftaufbau.
- Ergonomische Arbeitsweise: Schnellverstellung reduziert Umrüstzeit und unterstützt eine zügige, strukturierte Handhabung.
- Anpassbare Auflage: Auswechselbare Spindelspitze (Kugel/Spitze) zur passenden Kraftübertragung auf verschiedene Auflagepunkte.

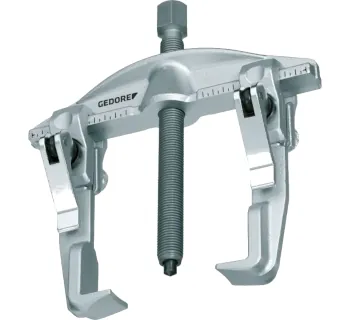

Abbildung
Technische Daten (Typenübersicht)
| Ausführung | Spannweite max. Außenabzieher | Spannweite min. Innenabzieher | Spannweite max. Innenabzieher | Spanntiefe | Zugkraft | Anzahl Arme | Gewicht ca. | Artikel-Nr. | EAN/GTIN | Spindelmaß | Schlüsselweite | Hydraulikspindel optional | Hakenfußbreite | Hakenfußtiefe | Hakenfußstärke (Spitze) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.04/1A | 130 mm | 70 mm | 170 mm | 100 mm | 3 t | 2 | 1.2 kg | GED1307703 | 4036976107005 | M14x1,5x140 | SW 17 mm | - | 22 mm | 12 mm | 3.0 mm |
| 1.04/2A | 200 mm | 110 mm | 260 mm | 150 mm | 5 t | 2 | 3.4 kg | GED1307827 | 4036976107111 | G1/2x210 | SW 22 mm | 1.06/HSP1 | 30 mm | 18 mm | 3.5 mm |
| 1.04/3A | 350 mm | 150 mm | 420 mm | 200 mm | 7.5 t | 2 | 7.7 kg | GED1307940 | 4036976107227 | G3/4x280 | SW 27 mm | 1.06/HSP2 | 36 mm | 28 mm | 6.5 mm |
Passende Artikel/Zubehör
- Ersatzspindeln für Abzieher zur Instandhaltung und zum Ersatz verschlissener Spindeln.
- Fetthydraulik-Druckspindel als Option für hydraulische Unterstützung (modellabhängig, siehe technische Daten).
- Abzieher mit Ganzstahlhaken (1.04) als alternative Ausführung innerhalb der 1.04-Systemfamilie.
- Universal-Abzieher HIGH POWER für Anwendungen mit erhöhten Anforderungen.
