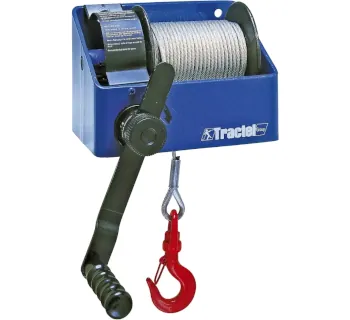

Tractel carol™ TS mit Halter für davitrac

Die carol™ TS mit Halter für davitrac von Tractel ist eine handbetriebene Trommel-Seilwinde für die Materialbeförderung am Davitsystem davitrac. Die Winde wird über eine passende Halterung am Mast montiert und ist für kontrolliertes Heben und Senken bis 500 kg bei einem Hub von maximal 18 m ausgelegt.

Für eine sichere Lastkontrolle ist eine doppelte Bremsauslegung beschrieben: Zum einen wirkt die Selbsthemmung des Schneckengetriebes, zum anderen eine integrierte Lastdruckbremse. Der robuste Rahmen erhöht die Verwindungssteifigkeit und schützt die Mechanik vor äußeren Einflüssen.

Für die Bedienung verfügt die Winde über eine Ausrückkupplung (Freilauffunktion), sodass das Seil bei Bedarf frei von Hand von der Trommel gezogen werden kann; eine Sicherheitseinrichtung verhindert ein Auskuppeln unter Last. Die längenverstellbare und abnehmbare Handkurbel unterstützt entweder hohe Kraftübertragung (lange Einstellung) oder schnelles Auf- und Abkurbeln (kurze Einstellung).

Einsatzbereiche

• Materialhandling an Schächten, Silos, Brunnen und vergleichbaren Zugängen, bei denen das davitrac als Zugangssystem eingesetzt wird.
• Befördern von Werkzeug und Ausrüstung in Umgebungen mit beengten Platzverhältnissen, bei denen eine manuelle, fein dosierbare Bewegung gewünscht ist.
• Typische Anwendungen im Umfeld von Abwasser-/Wasserwirtschaft, Industrieanlagen und Wartungssituationen, in denen der davitrac für den Zugang zu engen Räumen vorgesehen ist.

Sicherheitsaspekte & Normen

Die Winde ist als Materialwinde zur manuellen Hebe- und Zuganwendung beschrieben; die technische Einordnung erfolgt im Kontext der Maschinenrichtlinie 2006/42/EG für Hebewinden (nur soweit für die Materialbeförderung relevant).

• Doppelte Bremswirkung durch selbsthemmendes Schneckengetriebe und integrierte Lastdruckbremse für kontrolliertes Halten und Bewegen der Last.
• Freilauffunktion (Ausrückkupplung) zum manuellen Seilauszug; eine Sicherung verhindert das Auskuppeln unter Last.
• Montage-/Systemhinweis: Das davitrac ist für eine Hublast bis 500 kg beschrieben; diese Systemgrenze darf nicht überschritten werden.
• Montagehinweis (davitrac-Halter): Vor dem Aufsetzen der Halterung ist sicherzustellen, dass Mast und Basis korrekt positioniert und die Basis gemäß davitrac-Basisanleitung sicher befestigt ist; Halterungen werden mit Bolzen und Sicherungsstiften verriegelt.
• Seilführung: Das Seil ist korrekt über die Führung/Umlenkrollen zu führen; bei davitrac-Halterungen wird ein Anti-Sprung-Element zur Sicherung der Seillage beschrieben.
• Vor dem Einsatz ist der Zustand des Stahlseils sowie der Verriegelungen/Verbindungen zu prüfen (z. B. keine sichtbaren Beschädigungen, korrekte Verriegelung).

Technische Daten

Merkmal	Angabe
Produkt	carol™ TS mit Halter für davitrac
Marke	Tractel
Tragkraft	500 kg
Hub / Seillänge (effektiv)	18 m
Seilausführung	Stahl, verzinkt, Ø 5 mm
Antriebsquelle	Handkurbel
Brems-/Getriebekonzept	selbsthemmendes Schneckengetriebe + Lastdruckbremse
Funktionen	Freilauffunktion (Ausrückkupplung) mit Sicherung gegen Auskuppeln unter Last
System	davitrac
Gewicht	ca. 17 kg
Artikel-Nr.	286989
EAN/GTIN	3600232869894

Passende Artikel/Zubehör

• Davitsystem davitrac – kompatibles System für Zugang und Materialhandling in engen Räumen.
• davitrac Ausleger – Systemkomponente, an der u. a. Seile über Umlenkrollen geführt werden und die Nutzung als Hubeinrichtung beschrieben ist.
• Elektroseilwinde carol™ MO – elektrische Alternative für Materialhub am davitrac (werkzeuglose Montage am davitrac beschrieben).
• Handseilwinde scafor™ – Alternative mit sehr großen Hubwegen (bis zu 70 m nutzbar, je nach Konfiguration).
• blocfor™ mit Halterung für davitrac – Absturzsicherungssystem für den davitrac (je nach Ausführung EN 360 / EN 1496 genannt).
