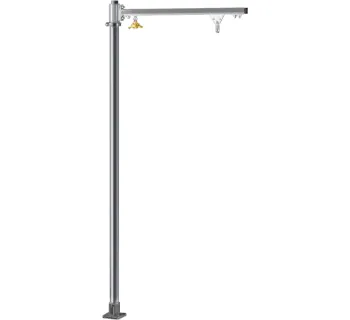

Wampfler Säulenschwenkarm

Der Säulenschwenkarm von Conductix-Wampfler ist ein kompaktes Arbeitsplatzsystem, das Werkzeuge sowie deren Energieversorgung (z. B. elektrische Kabel und Schläuche) über dem Arbeitsbereich führt, statt sie über Boden oder Werkbank zu ziehen. Dadurch werden Arbeitsabläufe vereinfacht, Handhabungs- und Rüstzeiten reduziert und der Arbeitsplatz insgesamt sicherer und ergonomischer gestaltet.

Der Säulenschwenkarm wird dort eingesetzt, wo größere Schwenkausleger mit höheren Traglasten nicht erforderlich sind: Er ist aufgrund seiner geringeren Größe und Traglast in der Praxis leichter zu bedienen und bietet gleichzeitig einen großen Arbeitsradius durch 360° Schwenkbereich. Je nach Ausführung ist die Montage als Tischmontage oder Flurmontage möglich.

Einsatzbereiche

• Montage- und Fertigungsarbeitsplätze zur geordneten Bereitstellung von Werkzeugen
• Werkstatt und Instandhaltung: Führung von Strom- oder Druckluftzuführungen am Arbeitsplatz
• Arbeitsplätze mit wechselnden Positionen, bei denen ein 360° schwenkbarer Arbeitsbereich benötigt wird
• Ergonomie-Optimierung: weniger Ziehen/Schleifen von Leitungen, weniger unnötige Wege

Unterschiede der Varianten

• Tragkraft: 10 kg oder 16 kg (abhängig von der Auslegerlänge)
• Ausführung: für Tischmontage (nicht höhenverstellbar) oder für Flurmontage (höhenverstellbar)
• Ausladung: 1000 mm (10 kg) oder 630 mm (16 kg)
• Höhe: 1600 mm (Tischmontage) oder 1600 - 2500 mm (höhenverstellbar)

Sicherheitsaspekte

• Reduzierte Stolper- und Hängegefahr, da Werkzeuge und deren Energieversorgungssysteme aufgehängt geführt werden und nicht über Böden oder Werkbänke gezogen werden müssen.
• Bei Montage mehrerer Schwenkarme an einer Säule muss die Traglast so reduziert werden, dass die Summe der Drehmomente (Traglast × Auslegerlänge) 10 kgm nicht übersteigt.

Lieferumfang

• Gerätewagen mit Karabiner
• Leitungshalter (für Leitungsdurchmesser 10 - 16 mm)
• Kabelbinder zur Anbringung der Strom- oder Druckluftzuführung

Montagehinweise

Für die Montage werden u. a. Innensechskantschlüssel SW3 sowie Gabelschlüssel SW10 und SW17 eingesetzt. Die Montagevorschrift nennt Anzugsdrehmomente von 6 Nm (SW3), 6 Nm (SW10) und 54 Nm (SW17).

Befestigungselemente (Schrauben/Dübel) zur Befestigung der Säule sind durch den Kunden zu definieren.


Passende Artikel/Zubehör

• Wandschwenkarme für wandmontierte Arbeitsplätze mit ähnlicher Zielsetzung (Werkzeughandling/Leitungsführung)
• Wandschwenkausleger für größere Ausladungen im Vergleich zu Schwenkarmen
• Säulenschwenkausleger für größere Arbeitsbereiche und höhere Auslegungen innerhalb der Produktfamilie
• Programm 0420: Übersicht zu Schwenkauslegern, Komponenten und Zubehör innerhalb der Produktreihe
