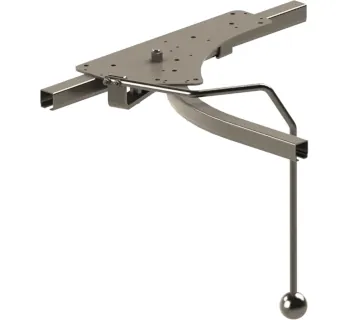

Wampfler Klappweiche 45° - mit Gestänge

Die Klappweiche 45° von Wampfler ist eine manuell schaltbare Weiche für das Handhängebahn-System, mit der ein Bahnverlauf um 45° abgelenkt werden kann. Sie wird über ein Gestänge bedient und bleibt nach dem Schalten in der eingestellten Position stehen, sodass der Fahrweg gezielt geführt werden kann.

Das Bauteil ist für Anlagen gedacht, in denen Transportwagen und Transporthänger zuverlässig zwischen zwei Streckenästen wechseln sollen – ohne komplexe Antriebe, sondern mit klarer, mechanischer Umschaltung. Das Durchfahren in beide Richtungen unterstützt dabei flexible Materialflüsse in der Linie.

Einsatzbereiche

• Montage- und Fertigungslinien zur manuellen Verteilung von Bauteilen auf Nebenstrecken.
• Intralogistik und Kommissionierung für definierte Abzweige (z. B. Bereitstellzonen, Pufferplätze).
• Werkstätten und Instandhaltung für flexible Materialführung bei wechselnden Arbeitsplätzen.
• Oberflächen-/Prozessbereiche (z. B. Vorzonen), wenn Streckenabschnitte gezielt anfahrbar sein sollen.

Unterschiede der Varianten

Die Klappweiche ist in Links-, Rechts- sowie Rechts/Links-Ausführung verfügbar und wird für unterschiedliche Schienentypen angeboten.

Variantengruppe	Ausprägung	Praxisnutzen
Schaltart	manuell über Gestänge, Position bleibt stehen	eindeutige, mechanische Fahrwegwahl
Durchfahrt	Durchfahren in beide Richtungen möglich	flexibler Materialfluss ohne Einbahnlogik
Ausführung	Links, Rechts, Rechts/Links	passend zur Streckenführung und Einbausituation
Systemgröße	40 x 40, 50 x 50, 63 x 63, 80 x 80	Kompatibilität innerhalb des Programm-1400-Schienenbaukastens
Alternative Bedienung	wahlweise auch mit Kette erhältlich	Alternative je nach Bedienkonzept vor Ort

Für das Handhängebahn-System sind die Systemgrößen als Schienen-Programme geführt (z. B. 1450 für 40 x 40, 1460 für 50 x 50, 1470 für 63 x 63, 1480 für 80 x 80).

Sicherheitsaspekte & Normen

Eine explizite Normenangabe zur Klappweiche selbst wurde nicht eindeutig gefunden; für den sicheren Einsatz sind die Herstellerhinweise des Handhängebahn-Programms 1400 maßgeblich.

• Bestimmungsgemäße Verwendung: Transport von Stückgut, ausschließlich für Handverschiebebetrieb oder Antrieb mit dafür vorgesehenen Förderern, Verwendung im Innenbereich.
• Nicht bestimmungsgemäß: Traglasten oder zulässige Geschwindigkeiten überschreiten, Personentransport, Betrieb im Freien, Kopplung mit nicht vorgesehenen angetriebenen Anlagen.
• Warnhinweis: Gefahr durch schwebende Lasten – niemals unter schwebende Lasten treten und Lasten nur unter Aufsicht bewegen.
• Praxis: Weichenstellung vor dem Befahren prüfen und Betriebsabläufe so gestalten, dass unbeabsichtigtes Umschalten ausgeschlossen ist.

Technische Einordnung

• Arbeitsbereich: Richtungsänderung/Abzweig innerhalb von Handhängebahn-Strecken (Programm 1400) mit 45° Ablenkung.
• Schaltprinzip: manuelles Schalten über Gestänge, Weiche bleibt in Position.
• Kompatibilität: angeboten für 40 x 40, 50 x 50, 63 x 63, 80 x 80.

Passende Artikel/Zubehör

• Klappweiche 45° - mit Kette (Alternative Bedienung)
• Zungenweiche 45° (weichenstellend über Fahrwerk, alternative Funktionslogik)
• Bogen 45° (Streckenführung ohne Weichenfunktion)
• Drehweichen (Richtungsänderungen/Verzweigungen je nach Anlagenlayout)
• Handhängebahnen 1400 (Systemübersicht & weitere Komponenten)
