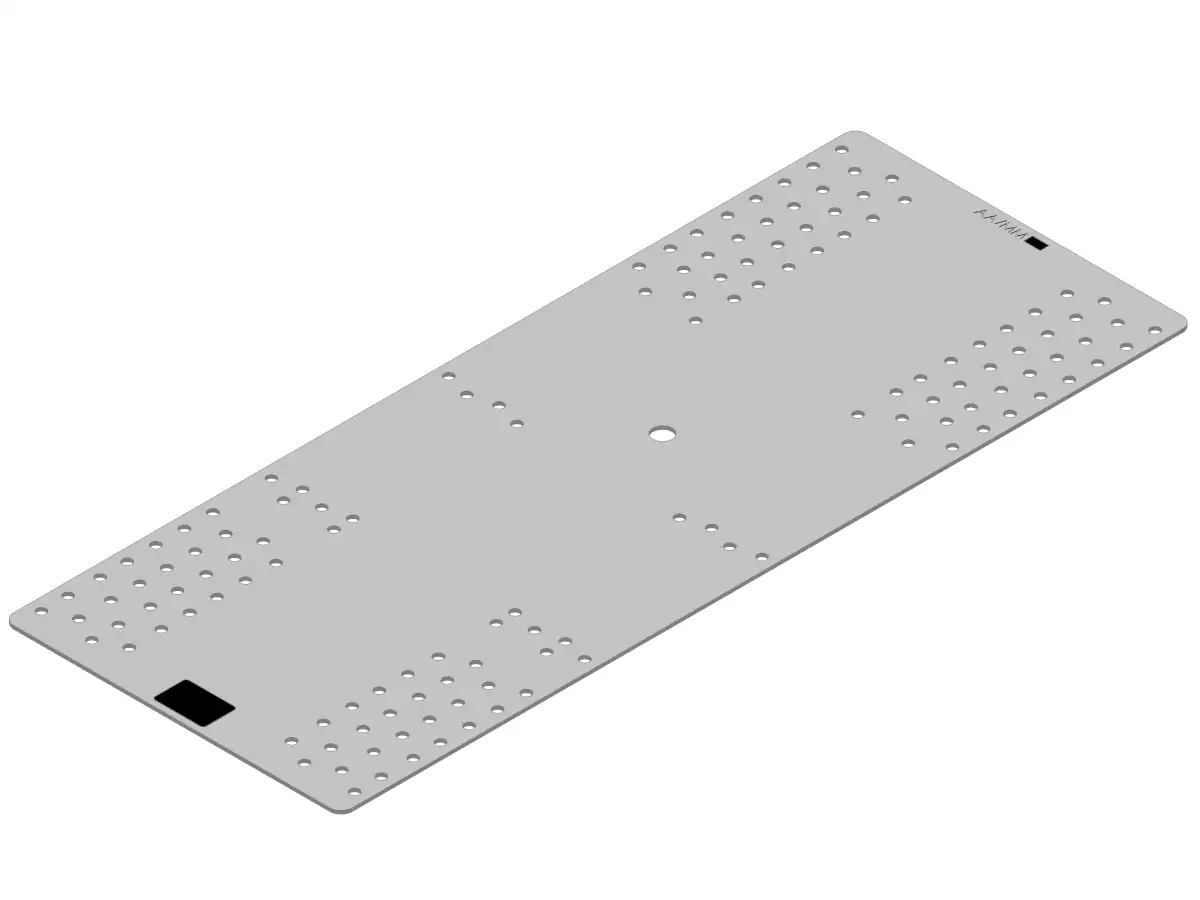

Tractel Universalplatte

Die Universalplatte von Tractel ist eine Montageplatte für die Installation der horizontalen Laufsicherung Travflex™ 2 sowie für den Ringflex-Anschlagpunkt an leichten Strukturen. Sie dient als definierte, lastverteilende Basis, um Systemkomponenten fachgerecht an dünnwandigen bzw. leichten Dach- und Trägerkonstruktionen zu befestigen.

Für die systemgerechte Ausführung stehen zwei Plattentypen zur Verfügung: eine Platte für End- und Zwischenanker sowie eine Platte für Kurvenanker. Die End-/Zwischenplatte ist zudem für unterschiedliche Dachtypen geeignet, darunter Stahl-Trapezblech, Sandwichpaneel und Aluminiumfalz; je nach Montagekonzept erfolgt die Befestigung über Klemmen oder Nieten.

Einsatzbereiche

• Gebäude- & Dachtechnik: Montage von Travflex 2 Seilführungen auf leichten Dachkonstruktionen (z. B. Profilblech-/Sandwichdächer).
• Industrie & Instandhaltung: dauerhafte Absturzsicherung entlang definierter Laufwege auf Hallen- und Anlagendächern.
• Planung/Erweiterung: Nachrüstung oder Ergänzung von End-, Zwischen- oder Kurvenpunkten im Travflex 2 System.

Unterschiede der Varianten

• Platte für End- und Zwischenanker: zur Befestigung von End-/Zwischenhalterungen; auch für Ringflex nutzbar.
• Platte für Kurvenanker: zur Ausführung von Kurven-/Eckpunkten (Kurvenhalter).
• Werkstoffvarianten: je nach Ausführung Stahl, verzinkt oder Edelstahl.

Sicherheitsaspekte & Normen

Die Universalplatte ist für das System Travflex 2 nach EN 795 Klasse C vorgesehen und dient als Montagebasis für systemrelevante Halterungen (End-, Zwischen- und Kurvenpunkte). Für den sicheren Einsatz ist entscheidend, dass ausschließlich die passende Plattenvariante (End-/Zwischen oder Kurve) verwendet und die Befestigungsart (Klemmen oder Nieten) entsprechend der Unterkonstruktion gewählt wird.

Für die Plattenvarianten sind Prüfwerte genannt: End-/Zwischenplatten wurden auf eine Kraft von 15 kN getestet, Kurvenplatten auf 20 kN. Der Abstand zwischen Travflex 2 Halterungen kann – abhängig von der Struktur – zwischen 5 m und 15 m liegen.

Montagehinweise

• Je nach Profil/Untergrund erfolgt die Befestigung über Klemmen oder Silikonnieten Ø 7.7 mm.
• Bei Anwendung auf Profilblech ist eine Mindestblechdicke von 0.4 mm genannt.
• Je nach Installation wird die Platte mit 4 Klemmen oder 12 Nieten bereitgestellt (konfigurationsabhängig).

Lieferumfang

Für die Universalplatten-Kits sind folgende Bestandteile aufgeführt (konfigurationsabhängig):

• 4 Klemmen oder 12 Nieten
• 1x HM16 Schraube
• 2x M16 Unterlegscheiben
• 1x M16 Sicherungsmutter
• Detaillierte Installationsanleitung

Technische Daten

Typen / Ausführungen

EAN/GTIN

• 206888: 3600232068884
• 206878: 3600232068884
