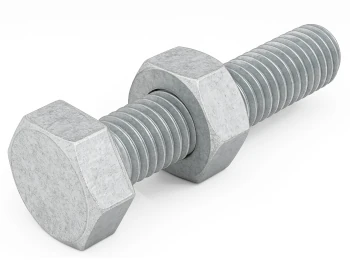

5.6 feuerverzinkt Schraube ISO 4017

Diese Sechskantschraube nach ISO 4017 ist als Vollgewinde-Ausführung (Gewinde bis zum Kopf) in Festigkeitsklasse 5.6 ausgeführt und wird als abgestimmte Garnitur inklusive Sechskantmutter ISO 4032/5 geliefert. Die feuerverzinkte Oberfläche unterstützt den Einsatz in korrosionsgefährdeter Umgebung, während die Ausführung AD W7 / TRD-zugelassen auf Anwendungen mit erhöhten Anforderungen im Anlagen- und Druckgeräteumfeld abzielt.

Produktbeschreibung

Als ISO 4017-Schraube ist dieses Verbindungselement für lösbare, normgerechte Verschraubungen mit metrischem Regelgewinde vorgesehen. Die Kombination aus Stahl 5.6, Feuerverzinkung und der mitgelieferten ISO 4032/5-Mutter liefert eine praxistaugliche Lösung für robuste, witterungsbeanspruchte Verschraubungen.

Die Ausführung AD W7 / TRD ist insbesondere dann relevant, wenn Verschraubungen in Projekten mit dokumentations- und regelwerksbezogenen Anforderungen (z. B. im Druckgeräte- und Anlagenbau) eingesetzt werden.

Einsatzbereiche

• Stahlbau und Brückenkonstruktionen für dauerhaft belastete Außenverschraubungen.
• Schlosserei und Metallbau für witterungsfeste Konstruktionen.
• Geräte- und Anlagenmontage mit standardisierten Schraub-/Mutternkombinationen.
• Druckbehälter, Rohrleitungssysteme und sicherheitsrelevante Anlagen im Kontext AD W7 / TRD.

Variantenunterschiede

Innerhalb des ISO 4017-Sortiments in Festigkeitsklasse 5.6 unterscheiden sich Varianten primär über den Oberflächenschutz (und damit die typische Einsatzumgebung).

Sicherheitsaspekte & Normen

Normen und Einordnung

• ISO 4017: Sechskantschraube mit Vollgewinde (Gewinde bis zum Kopf) für normgerechte, lösbare Schraubverbindungen.
• ISO 4032: Sechskantmutter (hier als ISO 4032/5 in passender Ausführung zur Garnitur).
• Festigkeitsklasse 5.6 (Kennzahlprinzip): Nennzugfestigkeit Rm ≈ 500 N/mm2, Streckgrenze Re ≈ 300 N/mm2 (aus Kennzeichnungssystem abgeleitet).
• AD W7 / TRD-zugelassen: Ausführung für Anwendungen, in denen die Verwendung nach entsprechenden Regelwerken gefordert ist (z. B. im drucktragenden Anlagenumfeld).
• ISO 10684: Relevante Bezugsnorm für feuerverzinkte Überzüge an Verbindungselementen (Prozess-/Maß-/Anforderungsrahmen für Beschichtung und Passung).

Montagehinweise (praxisnah)

• Verwende passende Muttern mit gleichem Überzug (hier: Garnitur mit ISO 4032/5), um die Verschraubbarkeit und eine gleichmäßige Verbindung zu unterstützen.
• Bei feuerverzinkten Gewinden sind definierte Pass-/Toleranzsysteme maßgeblich; vermeide unzulässige Paarungen unterschiedlicher Systeme (insbesondere Mischkombinationen aus Untermaß-/Übermaßsystemen).
• Eine saubere Gewindeschmierung kann helfen, das Anzugsmoment bei Zinkschichten kontrolliert umzusetzen (Reibwerte beachten, projektspezifisch festlegen).

Technische Kerndaten

Passende Artikel/Zubehör

Für eine praxisgerechte Schraubverbindung können Unterlegscheiben (Lastverteilung/Schutz der Auflageflächen) und Ersatzmuttern sinnvoll sein; alternativ stehen abweichende Schraubennormen (z. B. mit Schaft) zur Verfügung.
