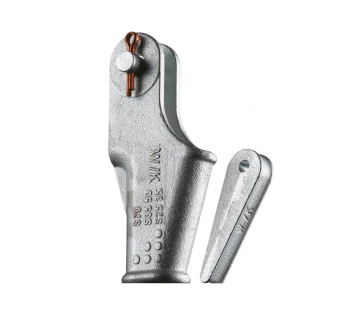

Kleinsorge Keil-Endklemmen ähnl. DIN 43148

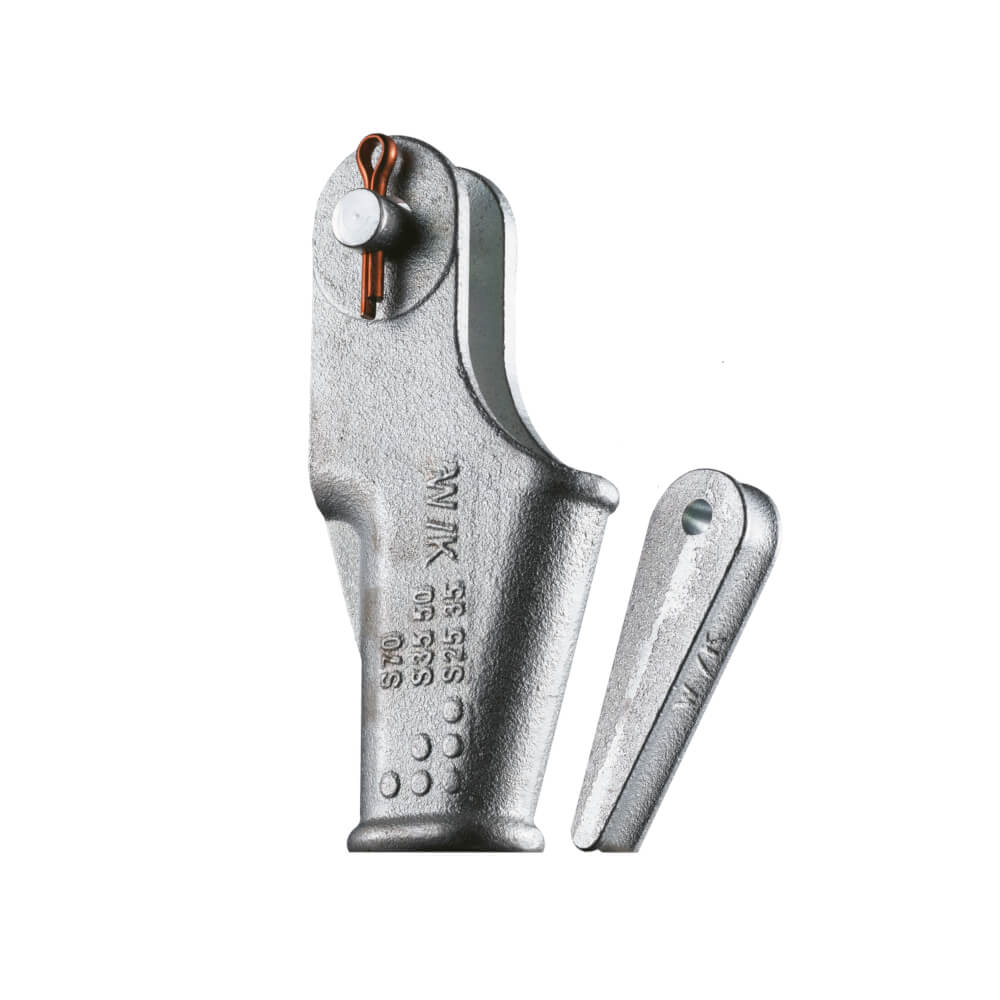

Die Keil-Endklemmen ähnlich DIN 43148 von Kleinsorge sind feuerverzinkte Seilendverbinder mit Gehäuse und Keil aus Guss sowie Bolzen und Kupfersplint und dienen zur sicheren, lösbaren Endbefestigung von Drahtseilen.

Sie werden überall dort eingesetzt, wo hohe Zugkräfte übertragen werden müssen, etwa beim Abspannen von Seilen und Drähten im Freileitungsbau, in der Hebe- und Anschlagtechnik sowie bei Abspannungen von Masten, Tragwerken und technischen Anlagen.

Die Kleinsorge-Keil-Endklemmen decken je nach Ausführung Seildurchmesser von ca. 4.0 mm bis 30.0 mm ab und sind mit WLL (Working Load Limit) von etwa 0.25 t bis 12.0 t gestempelt, jeweils mit hohen Sicherheitsfaktoren nach EN 13411-6.

1. Produktbeschreibung

• Typ: Keil-Endklemmen ähnlich DIN 43148, offene Keilendklemme nach aktuellem Stand der Technik gemäß EN 13411-6.
• Werkstoff Gehäuse: Guss (hochfester Gusskörper) mit konturierter Seilaufnahme.
• Werkstoff Keil: Guss, auf den Seildurchmesser abgestimmt, sorgt für selbstklemmenden Sitz des Drahtseils im Gehäuse.
• Bolzen & Kupfersplint: Stahlbolzen zur Kraftübertragung und Kupfersplint zur Sicherung gegen unbeabsichtigtes Lösen.
• Oberfläche: feuerverzinkt für sehr guten Korrosionsschutz auch bei dauerhafter Witterungseinwirkung.
• Seil-Ø-Bereich: je nach Typ z. B. 4.0–5.0 mm, 6.0–7.0 mm, 8.0 mm, 9.0–12.0 mm, 10.0–12.0 mm, 12.0–14.0 mm, 12.0–15.0 mm sowie größere Ausführungen bis ca. 30.0 mm.
• Markierung: Keil-Endklemmen sind mit WLL, Seildurchmesser und Herstellerkennzeichnung gestempelt und erlauben damit eindeutige Identifikation und Rückverfolgbarkeit.

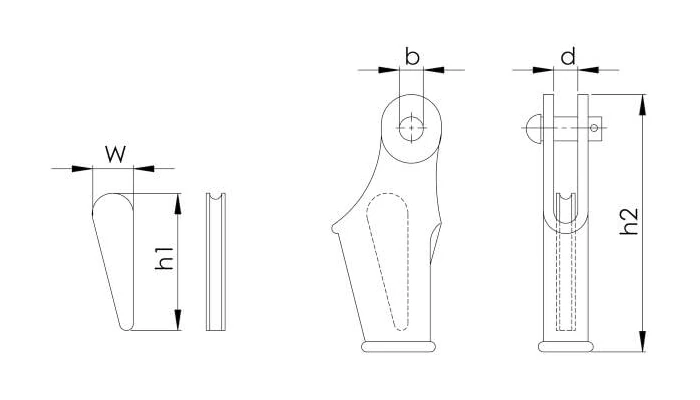

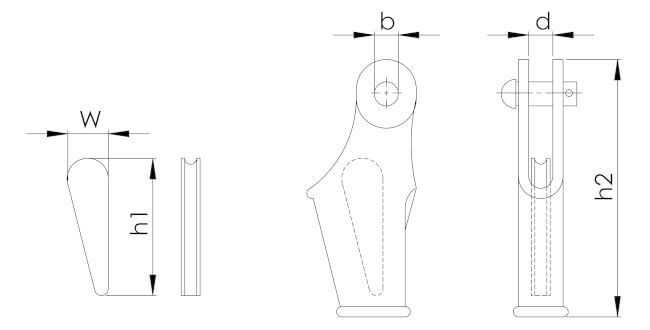

2. Technische Daten (Beispielausschnitt Kleinsorge / TOMANRO)

Die folgende Tabelle zeigt einige typische Größen der Kleinsorge-Keil-Endklemmen ähnlich DIN 43148; die Werte sind Kleinsorge- und EN-13411-6-kompatiblen Tabellen entnommen.

3. Vorteile der Keil-Endklemmen ähn. DIN 43148

• Selbstklemmende Keilwirkung: Unter Zug wird der Gusskeil in das Gehäuse gezogen und erhöht damit die Klemmkraft – die Verbindung zieht sich bei Belastung selbsttätig fest.
• Hohe Sicherheit und definierte Tragfähigkeit: Keil-Endklemmen nach DIN 43148 bzw. EN 13411-6 besitzen eine zertifizierte WLL mit Sicherheitsfaktoren bis 4:1 und eignen sich damit für sicherheitsrelevante Seilendverbindungen.
• Robuster Gusskörper: Gehäuse und Keil aus Guss bieten hohe Formstabilität, gute Spannungsverteilung und lange Lebensdauer auch bei wechselnder Belastung.
• Feuerverzinkter Vollschutz: Die Feuerverzinkung schützt zuverlässig vor Korrosion und macht die Klemmen ideal für den Einsatz im Außenbereich und im Freileitungsbau.
• Komplettsystem mit Keil, Bolzen und Kupfersplint: Die vormontierte Kombination ermöglicht eine schnelle und sichere Montage ohne zusätzliche Sonderteile.
• Lösbare Verbindung: Im Gegensatz zu gepressten Endverbindungen kann das Seil bei Bedarf ausgebaut und wieder eingekeilt werden – ein Vorteil bei Wartung, Prüfung oder Seiltausch.
• Geradliniger Kraftfluss: Bei Keil-Endklemmen liegen Seilachse und Gehäuseachse nahezu in einer Linie, was Biegemomente reduziert und die Lastübertragung optimiert.

4. Verwendung und typische Einsatzbereiche

Keil-Endklemmen ähnl. DIN 43148 von Kleinsorge werden vor allem für das Abspannen und Endbefestigen von Drahtseilen mit hoher Zugbelastung verwendet.

• Freileitungs- und Fahrleitungsbau: Abspannen von Tragseilen und Leitungsseilen bei Bahnoberleitungen und Versorgungsleitungen – klassischer Anwendungsbereich der DIN 43148.
• Hebe- und Anschlagtechnik: Endbefestigung von Anschlagseilen, Zug- und Tragseilen nach EN 13411-6, z. B. in Kran-, Bau- und Montagetechnik.
• Abspannungen von Masten und Konstruktionen: Sicheres Abspannen von Masten, Türmen, Auslegern und Tragwerken mit Drahtseilen.
• Allgemeiner Seilbau: Verwendung als Endverbindung in Seiltragwerken, Seilbrücken, Sicherungs- und Fangseilen, sofern die Einsatzbedingungen den Normvorgaben entsprechen.
• Verbindung mit Kettenschnellverschluss: In einigen Systemen werden Keil-Endklemmen gemäß DIN 56921 in Kombination mit Kettenschnellverschlüssen als lösbare Seilendverbindung empfohlen.

5. Hinweise zu Auswahl und Sicherheit

• Richtige Größe wählen: Seildurchmesser und angegebener Seil-Ø-Bereich der Keil-Endklemme müssen übereinstimmen, damit der Keil korrekt klemmt und das Seil nicht beschädigt wird.
• Keine Verwendung in frostgefährdeten Bereichen: Keil-Endklemmen nach DIN 43148 sind laut verschiedenen Herstellern nicht für frostgefährdete Bereiche vorgesehen, da Eisbildung im Keilraum die Klemmwirkung beeinträchtigen kann.
• Montage durch Sachkundige: Das korrekte Einlegen des Seiles, die Lage des Keils und das Sichern des Bolzens mit Kupfersplint sollten nur durch unterwiesenes Fachpersonal erfolgen.
• Regelmäßige Prüfung: Seil, Keil-Endklemme, Bolzen und Splint sind regelmäßig auf Verschleiß, Korrosion und korrekten Sitz zu prüfen; beschädigte Teile sind sofort auszutauschen.
• Normgerechter Einsatz: Für tragende Anschlagmittel ist sicherzustellen, dass die Komplettverbindung (Seil, Klemme, Zubehör) den einschlägigen Normen (EN 13411-6, ggf. weitere Vorschriften) entspricht.

6. Fazit

Die Keil-Endklemmen ähnlich DIN 43148 von Kleinsorge sind feuerverzinkte Gussklemmen mit Keil, Bolzen und Kupfersplint, die eine normgerechte, hoch belastbare und zugleich lösbare Seilendverbindung für Drahtseile bieten.

Dank selbstklemmender Keilwirkung, robuster Gusskonstruktion und hervorragendem Korrosionsschutz eignen sie sich besonders für anspruchsvolle Abspann- und Anschlagaufgaben im Freileitungsbau, in der Hebetechnik und im allgemeinen Seilbau.
