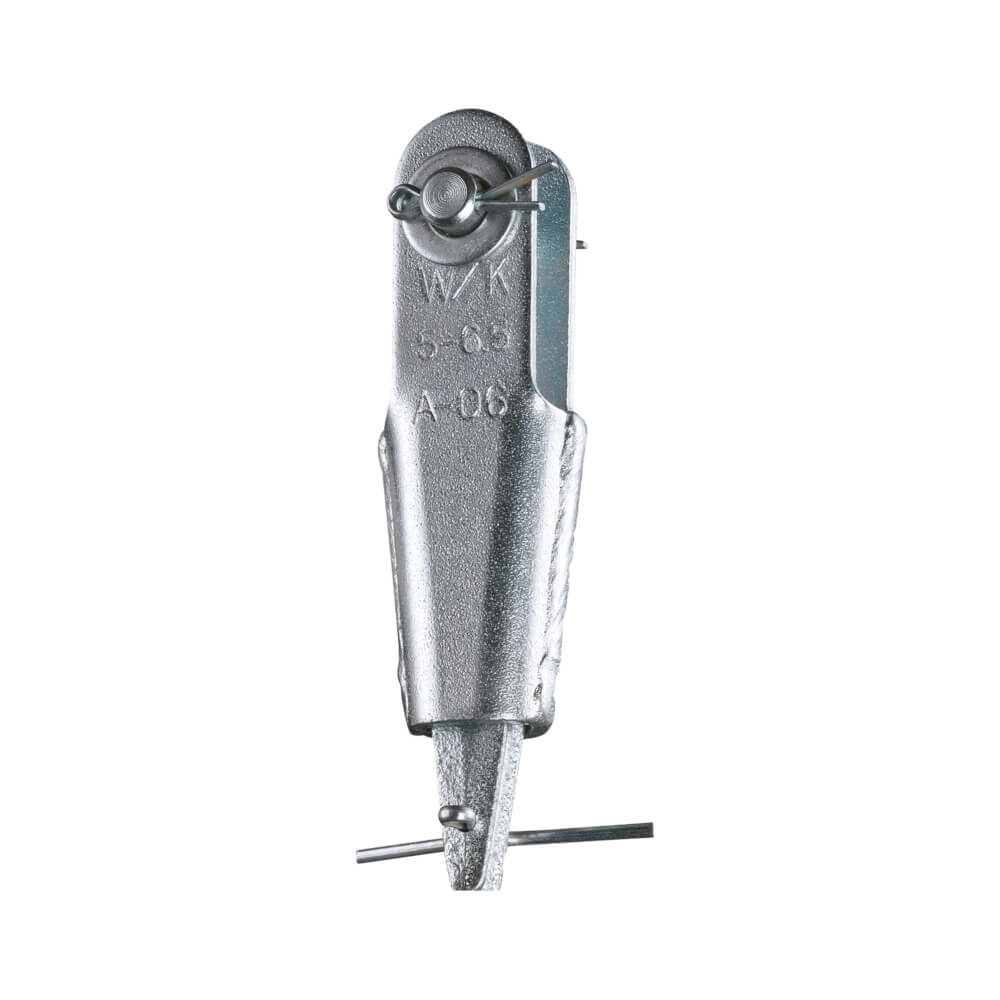

Kleinsorge Symmetrische Seilschlösser WK
DIN EN 13411-7
Galv. verzinkt
Mit Keil, Bolzen, Scheibe und Splint
- Werkstoff Gehäuse: Unlegierter Baustahl
- Werkstoff Keil: Guss
- Werkstoff Bolzen: Vergütungsstahl
- Anwendungsbereich: Endverbindungen an Aufzugseilen
WK Seilschlösser entsprechen nicht der Richtlinie für Aufzüge 95/16 EG!
Verwenden Sie hier die Seilschlösser nach DIN EN 13411-7.
Zu den Abmessungen
9 Artikel ⇒ Symmetrische Seilschlösser WK
Symmetrische Seilschlösser WK
NenngrößeArtikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung
4-5 mm
5.0 mm
KLE-24000050VE
Mehr Details
45,10 € (6 Stk / VE)
7,52 € / Stück
Lieferzeit: ca. 1 Woche
1 - 9
5-6.5 mm
6.5 mm
KLE-24000065VE
Mehr Details
42,20 € (6 Stk / VE)
7,03 € / Stück
Lieferzeit: ca. 1 Woche
2 - 9
DIN EN 13411-7
Galv. verzinkt
Mit Keil, Bolzen, Scheibe und Splint
- Werkstoff Gehäuse: Unlegierter Baustahl
- Werkstoff Keil: Guss
- Werkstoff Bolzen: Vergütungsstahl
- Anwendungsbereich: Endverbindungen an Aufzugseilen
WK Seilschlösser entsprechen nicht der Richtlinie für Aufzüge 95/16 EG!
Verwenden Sie hier die Seilschlösser nach DIN EN 13411-7.

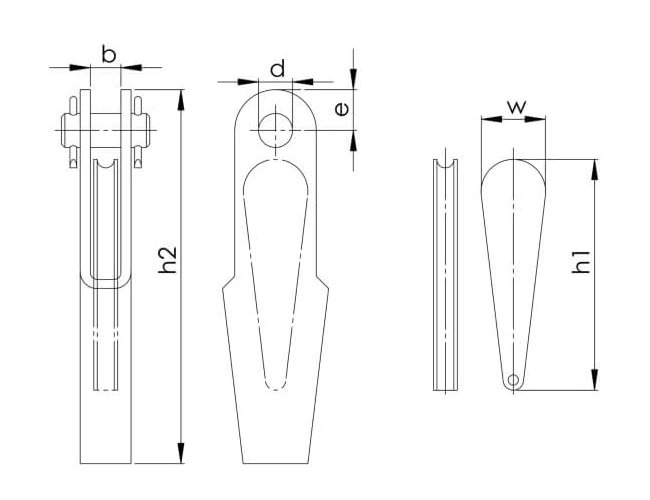

Abmessungen Symmetrische Seilschlösser WK:
| Symmetrische Seilschlösser WK | Nenngröße (mm) | Nenngröße | für Seil-Ø (mm) | b (mm) | d (mm) | e (mm) | h1 (mm) | h2 (mm) | w (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 4-5 mm | 5.0 | 5.0 | 4-5 | 12 | 10.0 | 14.0 | 68 | 110 | 19 |
| 5-6.5 mm | 6.5 | 6.5 | 5-6.5 | 10 | 10.0 | 16.0 | 58 | 100 | 19 |
| 6-8 mm | 8.0 | 8.0 | 6-8 | 14 | 12.0 | 20.0 | 92 | 150 | 25 |
| 9-11 mm | 11.0 | 11.0 | 9-11 | 17 | 16.0 | 26.0 | 117 | 190 | 32 |
| 12-14 mm | 14.0 | 14.0 | 12-14 | 22 | 18.0 | 32.0 | 141 | 230 | 38 |
| 15-17 mm | 17.0 | 17.0 | 15-17 | 25 | 22.0 | 36.0 | 162 | 260 | 46 |
| 18-20 mm | 20.0 | 20.0 | 18-20 | 27 | 25.0 | 40.0 | 186 | 300 | 52 |
| 22-25 mm | 25.0 | 25.0 | 22-25 | 40 | 42.0 | 40.0 | 180 | 285 | 60 |
| 26-30 mm | 30.0 | 30.0 | 26-30 | 55 | 52.0 | 55.0 | 182 | 335 | 62 |
