Produktbeschreibung

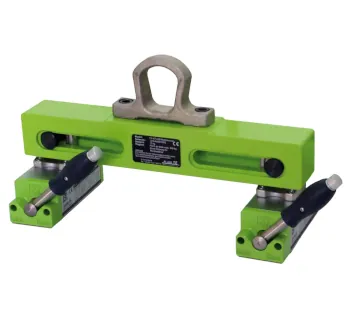

Die Kleintraversen FX-KT von Flaig sind als kompakte Kombination aus zwei FX Permanent-Lasthebemagneten und einer justierbaren (verstellbaren) Aluminiumtraverse ausgelegt, um Werkstücke mit zentrischem Ausschnitt sicher zu transportieren. Der Fokus liegt auf Bauteilen, die nicht sinnvoll „vollflächig“ aufgenommen werden können, z. B. Ringe, zylindrische Werkstücke mit mittigem Ausschnitt, Stanzwerkzeuge oder Flansche.

Durch die verstellbare Magnetposition kann die Aufnahmeposition an den Ausschnitt bzw. die Geometrie angepasst werden. Zusätzlich lassen sich die Magnete mit wenigen Handgriffen von der Traverse abnehmen und einzeln nutzen, z. B. zum Heben von Zuschnitten und kleinen Blechen mit nur einem Magneten.

Einsatzbereiche

• Blechverarbeitung: Handling von Zuschnitten, Ringen und Bauteilen mit Mittelloch.
• Laser- und Brennschneiden: Entnahme/Transport von Teilen mit zentrischem Ausschnitt.
• Stanz- und Umformtechnik: Positionieren von Stanzwerkzeugen und ähnlichen Bauteilen.
• Metallbau / Fertigung: innerbetrieblicher Transport von Flanschen und zylindrischen Komponenten.

Unterschiede der Varianten

Die FX-KT Serie ist in Varianten mit 240 kg bzw. 480 kg maximaler Tragkraft (für Flach- und Rundmaterial) erhältlich. Unterschiede ergeben sich außerdem in der erforderlichen min. Materialstärke, im Arbeitsbereich (Verstellbereich der Magnetposition) sowie im Gewicht der Traverse. Eine „Rundmaterial“-Tragkraft ist jeweils ebenfalls angegeben (modellabhängig identisch zur Flachmaterialangabe).

Technische Merkmale

• Tragfähigkeit: Varianten mit max. 240 kg oder 480 kg (jeweils für Flachmaterial und Rundmaterial angegeben).
• Arbeitsbereich: Magnetposition über Verstellbereich je Variante anpassbar (siehe Tabelle).
• Min. Materialstärke: 8 mm (240er Varianten) bzw. 15 mm (480er Varianten).
• Qualitätsmerkmale: einfaches Verstellen der Traverse sowie leichter Ein- und Ausbau der Magnete.
• Flexible Nutzung: Magnete können abgenommen und bei Bedarf einzeln eingesetzt werden.

Sicherheitsaspekte & Normen

FX-KT Kleintraversen sind Lastaufnahmemittel. Für lose Lastaufnahmemittel wird die Norm DIN EN 13155 als relevanter Sicherheitsrahmen benannt. Für Lasthebemagnete wird im Zusammenhang mit EN 13155 zudem eine regelmäßige jährliche Prüfung inkl. Abreißtest beschrieben, um die Leistungsreserve zu verifizieren.

Beim Einsatz von Permanent-Lasthebemagneten sind die Einflussfaktoren auf die Hebekraft sicherheitskritisch: Kontaktfläche (sauber/eben), Materialstärke (Mindeststärke einhalten), Luftspalt (vermeiden), Oberflächenbeschaffenheit (Rost, Farbe, Schmutz reduzieren Haftung) sowie die Magnetisierbarkeit des Werkstoffs. Die Last ist so anzuschlagen und zu führen, dass keine Schrägzüge oder ruckartige Bewegungen entstehen.

Für die FX-Serie werden außerdem Angaben zur Normkonformität und Prüfung im Kontext von CE, EN 13155 und Maschinenrichtlinie 2006/42/EG genannt. Für den praktischen Betrieb bedeutet das: nur geschultes Personal einsetzen, regelmäßige Prüfzyklen dokumentieren und die Einsatzgrenzen (z. B. min. Materialstärke) konsequent einhalten.

Passende Artikel/Zubehör

• Permanent-Lasthebemagnete FX: wenn zusätzliche Magnete für flexible Handhabung oder Ersatz/Erweiterung benötigt werden.
• Lasthebemagnettraverse FX-LT: Alternative für größere Bleche bzw. Anwendungen mit Distanztraverse und Kettengehänge.
• Lasthebemagnete (Infoseite): Hintergrund zu Auswahlkriterien, Prüfungen und sicherheitsrelevanten Einflussfaktoren.
