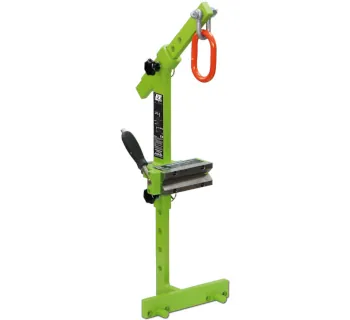

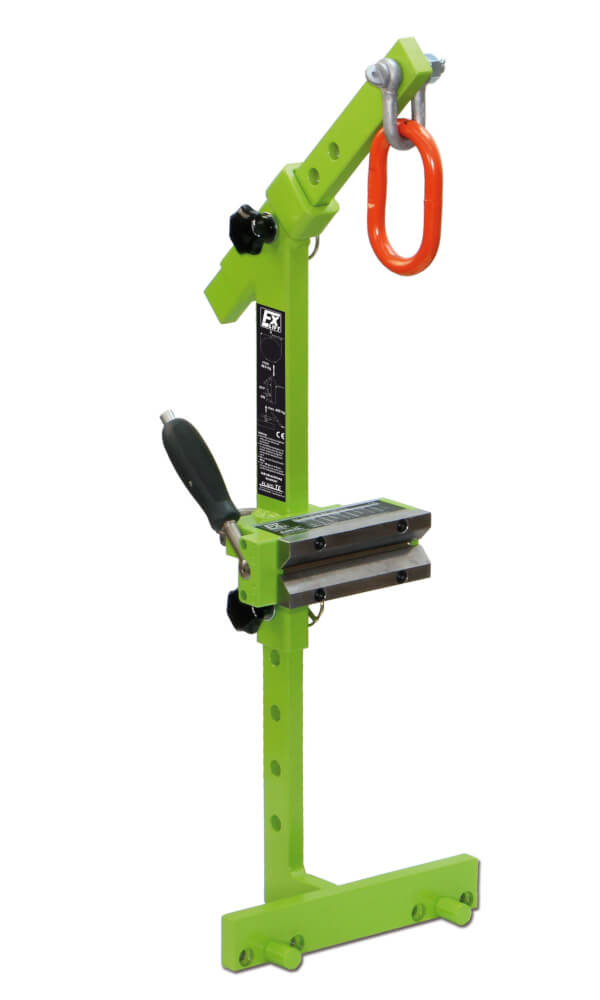

Flaig Horizontal-Vertikalsystem FX-HV

Das Horizontal-Vertikalsystem FX-HV von Flaig ist ein verstellbares Hebesystem für den horizontalen und vertikalen Transport von Flach- und Rundmaterial. Gesamthöhe und Schwerpunkt werden über Steckbolzen eingestellt; eine zusätzliche Kranöse auf der Rückseite unterstützt den horizontalen Transport, und das System kann bis zu 20% der Nennlast auch ohne untergreifende Auflagen verwendet werden.

Die Stahlkonstruktion ist pulverbeschichtet und wird inklusive FX Lasthebemagnet eingesetzt; die Auflagebolzen sind so ausgelegt, dass auch stehende Ronden angeschlagen werden können, und zudem lassen sich liegende Scheiben und Bleche aufstellen.

Einsatzbereiche

• Säge und Zuschnitt: Anschlagen von stehenden Ronden sowie Umsetzen von Scheiben.
• Blechbearbeitung: Aufstellen und Transport von liegenden Blechen und Scheiben.
• Maschinenhandling: Be- und Entladen von Maschinen mit geeigneten ferromagnetischen Werkstücken.

Unterschiede der Varianten

Verfügbare Modelle: FX-HV 150, FX-HV 200, FX-HV 400, FX-HV 800, FX-HV 2000, FX-HV 3000. Unterschiede ergeben sich aus Tragkraft, Arbeitsbereich (Rundmaterial-Ø, Flachmateriallänge) sowie dem Gewicht.

Sicherheitsaspekte & Normen

Wesentliche Sicherheitsregeln

• Traglast beachten: Die zulässige Last wird durch den eingesetzten FX Lasthebemagnet und die werkstückabhängigen Grenzen bestimmt (Kontaktfläche, Material, Geometrie).
• Kontaktflächen müssen sauber und eben sein; Verschmutzungen reduzieren die Haltekraft.
• System an die Werkstückgröße anpassen: Werkstück muss beim Heben stets korrekt am Vertikalanschlag anliegen; Magnet möglichst im Schwerpunkt positionieren.
• Verstellpunkte sichern: Steckbolzen sind immer mit dem zugehörigen Splint zu sichern.
• Vertikaltransport: Werkstück muss senkrecht hängen, damit es nicht vom Anschlag wegrutschen kann; Auslegearm so einstellen, dass der senkrechte Transport gewährleistet ist.
• Temperaturgrenze beachten: maximale Betriebstemperatur 80 °C.

Prüfung, Richtlinien und Normen

• Wiederkehrende Prüfung: Eine regelmäßige Prüfung ist mindestens alle 12 Monate nach DGUV/BGR 500, Kapitel 2.8 durchzuführen (kürzere Intervalle je nach Einsatzbedingungen möglich).
• Konformität: Für die Modelle FX-HV 200, FX-HV 400, FX-HV 800, FX-HV 2000, FX-HV 3000 wird die Erfüllung der Maschinenrichtlinie 2006/42 EG sowie die Anwendung der harmonisierten Norm EN 13155:2020 angegeben.

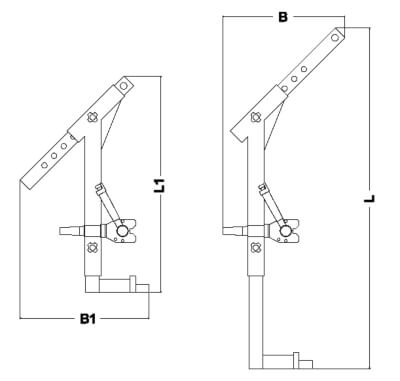

Technische Daten

Hinweis zur Nutzung ohne untergreifende Auflagen

Das System kann bis zu 20% seiner Nennlast auch ohne die untergreifenden Auflagen verwendet werden (werkstück- und einsatzabhängig).


Passende Artikel/Zubehör

• Permanent-Lasthebemagnete FX: passende Magnetserie für den Einsatz am System sowie als Alternative für weitere Tragfähigkeiten.
• Permanent-Lasthebemagnet FX-V: schmale Bauform für Profile/Träger, wenn der Arbeitsfall eher profilbezogen ist.
• Permanent-Lasthebemagnet FX-P: Ausführung für dünnwandige Bleche/Rohre/Stangen, wenn geringe Materialstärken im Fokus stehen.
• Lasthebemagnettraverse FX-LT: Travesenlösung mit zwei Magneten für Maschinenbe- und entladung bzw. großflächige Bleche.
• Kleintraversen FX-KT: Justierbare Traverse für Werkstücke mit zentrischem Ausschnitt (z. B. Ringe).
