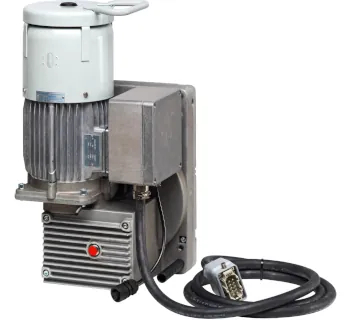

Der tirak™ für Zentralsteuerungen ist eine elektrisch angetriebene Seildurchlaufwinde, die in ein übergeordnetes Steuerungssystem integriert wird und so das Heben/Senken bzw. Ziehen von Lasten (und – je nach Systemauslegung – auch den Personentransport) ermöglicht.
Die Winde arbeitet mit einem durchlaufenden Drahtseil (kein Seiltrommelprinzip) und ist dadurch besonders geeignet, wenn lange Hubwege, flexible Seillängen und ein stationäres oder mobiles Systemkonzept gefragt sind.
Einsatzbereiche
- Industrielle Höhenzugangssysteme (z. B. Arbeitsplattformen/Arbeitsbühnen in der Instandhaltung)
- Materialtransport in Anlagen, Schächten, Türmen oder bei Montage-/Servicearbeiten
- Systemlösungen mit zentraler Bedieneinheit/Schaltschrank, bei denen die Winde als Antriebskomponente eingebunden wird

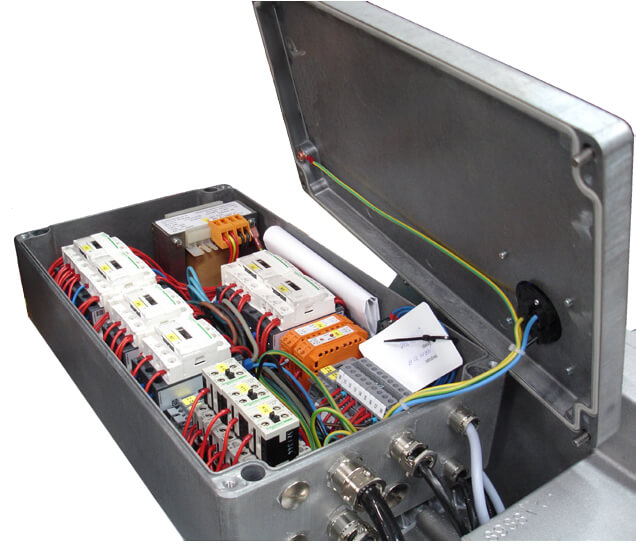

Abbildung - Steuerung am Tirak
Varianten & Auswahlhilfe
Die Baureihe umfasst Modelle mit Tragfähigkeiten von 300 kg bis 2000 kg.
Je nach Typ sind unterschiedliche Hubgeschwindigkeiten (z. B. 6, 9, 12 oder 18 m/min) sowie Versorgungsspannungen (z. B. 230 V oder 400 V, jeweils 50 Hz) verfügbar.
- Tragfähigkeit: passend zur maximalen Last (inkl. dynamischer Anteile) auswählen.
- Geschwindigkeit: 1- oder 2-stufige Ausführungen (z. B. 9/18 m/min) für Prozess-/Montageanforderungen.
- Seil-Ø: abgestimmt auf Typ und Anwendung (z. B. 8 mm bis 14 mm).
- Versorgungsspannung: passend zur vorhandenen Infrastruktur (230 V oder 400 V / 50 Hz).
Funktionsprinzip & Bedienung (Zentralsteuerung)
Der tirak™ ist eine Winde zur Beförderung von Lasten und wird elektrisch betrieben.
Die Bedienung erfolgt – abhängig von der Systemausführung – über Hängetaster, Bedienkasten oder eine Zentralsteuerung.
Eine elektromagnetische Federdruckbremse schließt automatisch, sobald die Fahrbefehle losgelassen werden oder bei Stromausfall.
Sicherheit & Normen
Für Anwendungen im Personentransport gelten erhöhte Sicherheitsanforderungen; die Winden sind für solche Anwendungen typischerweise im Kontext industrieller Höhenzugangssysteme vorgesehen.
Die Auslegung und Konformität (inkl. CE) sind bei Anlagenlösungen durch den System-/Anlagenhersteller sicherzustellen, insbesondere wenn die Winde als unvollständige Maschine in eine Gesamtanlage integriert wird.
tirak™-Seil: Unterschiede zu „normalen“ Seilen
Das tirak™-Seil ist nicht „beliebig austauschbar“, weil das Seildurchlaufprinzip auf definierte Seileigenschaften ausgelegt ist (z. B. Nenndurchmesser und Seilkonstruktion).
Es werden je nach Anwendung Standard- und drehungsarme (rotation-resistant) Seile eingesetzt; zusätzlich sind Seilgewichte je Nenndurchmesser spezifiziert.
| Seil-Ø |
Seilgewicht (Standard) |
Seilgewicht (drehungsarm) |
| 6 mm |
0.172 kg/m |
0.160 kg/m |
| 8 mm |
0.270 kg/m |
0.280 kg/m |
| 9 mm |
0.340 kg/m |
0.360 kg/m |
| 10 mm |
0.400 kg/m |
0.480 kg/m |
| 14 mm |
0.702 kg/m |
0.900 kg/m |
Modellübersicht: tirak™ für Zentralsteuerungen
| Typ |
Artikel-Nr. |
Tragfähigkeit |
Hubgeschwindigkeit |
Versorgungsspannung |
Seil-Ø |
Gewicht |
EAN |
| X300P |
188189
|
300 kg |
9 m/min |
400 V / 50 Hz |
8 mm |
ca. 28 kg |
3700685609664 |
| X301P |
188139
|
300 kg |
9 m/min |
230 V / 50 Hz |
8 mm |
ca. 28 kg |
3600231881392 |
| X302P |
188199
|
300 kg |
18 m/min |
400 V / 50 Hz |
8 mm |
ca. 27 kg |
3600231881996 |
| X400P |
188259
|
400 kg |
9 m/min |
400 V / 50 Hz |
8 mm |
ca. 29 kg |
3600231882597 |
| X401P |
188329
|
400 kg |
91 m/min |
230 V / 50 Hz |
8 mm |
ca. 32 kg |
3600231883297 |
| X402P |
188279
|
400 kg |
18 m/min |
400 V / 50 Hz |
8 mm |
ca. 31 kg |
3600231882795 |
| X403P |
188299
|
400 kg |
9 / 18 m/min |
400 V / 50 Hz |
8 mm |
ca. 35 kg |
|
| L500P |
188349
|
500 kg |
9 m/min |
400 V / 50 Hz |
8 mm |
ca. 29 kg |
|
| X500P |
188379
|
500 kg |
9 m/min |
400 V / 50 Hz |
8 mm |
ca. 41 kg |
3600231883792 |
| X501P |
188439
|
500 kg |
9 m/min |
230 V / 50 Hz |
8 mm |
ca. 49 kg |
3600231884393 |
| X502P |
188389
|
500 kg |
18 m/min |
400 V / 50 Hz |
8 mm |
ca. 44 kg |
3600231883891 |
| X503P |
188419
|
500 kg |
9 / 18 m/min |
400 V / 50 Hz |
8 mm |
ca. 51 kg |
|
| X602P |
259689
|
600 kg |
18 m/min |
400 V / 50 Hz |
8 mm |
ca. 47 kg |
|
| X603P |
259699
|
600 kg |
9 / 18 m/min |
400 V / 50 Hz |
8 mm |
ca. 53 kg |
|
| X620P |
259709
|
600 kg |
9 m/min |
400 V / 50 Hz |
9 mm |
ca. 43 kg |
|
| X621P |
259719
|
600 kg |
9 m/min |
230 V / 50 Hz |
9 mm |
ca. 51 kg |
|
| X622P |
259729
|
600 kg |
18 m/min |
400 V / 50 Hz |
8 mm |
ca. 47 kg |
|
| X623P |
259739
|
600 kg |
9 / 18 m/min |
400 V / 50 Hz |
9 mm |
ca. 53 kg |
|
| X820P |
188509
|
800 kg |
9 m/min |
400 V / 50 Hz |
9 mm |
ca. 47 kg |
3600231885093 |
| X823P |
188519
|
800 kg |
9 / 18 m/min |
400 V / 50 Hz |
9 mm |
ca. 53 kg |
|
| X1030P |
188549
|
1000 kg |
9 m/min |
400 V / 50 Hz |
14 mm |
ca. 47 kg |
3600231885499 |
| X1033P |
217149
|
1000 kg |
9 / 18 m/min |
400 V / 50 Hz |
10 mm |
ca. 58 kg |
|
| X2050P |
188569
|
2000 kg |
6 m/min |
400 V / 50 Hz |
14 mm |
ca. 100 kg |
3600231885697 |
| X2052P |
188579
|
2000 kg |
12 m/min |
400 V / 50 Hz |
14 mm |
ca. 117 kg |
3600231885796 |
Passende Artikel/Zubehör
- Befestigungsadapter (z. B. Typ A, Typ B, Typ C, Typ D) für systemgerechte Montage in der Anlage.
- Umlenkrollen zur Seilführung und zur Anpassung der Seilführung im Systemaufbau.
- Bürstenvorsätze zum Reinigen des Drahtseils bei verschmutzungsintensiven Anwendungen.
- Hubkraftbegrenzung (mechanisch/elektronisch je nach Systemauslegung) zur Überlastabsicherung.
