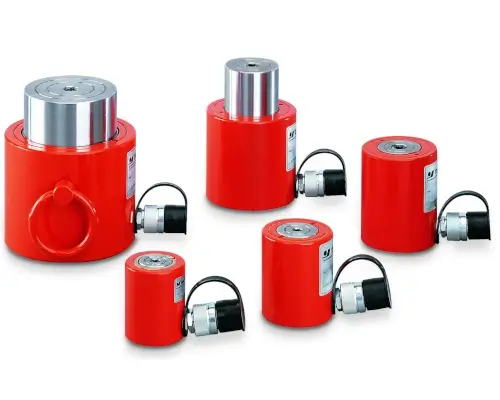

Die Kurzhubzylinder YLS von Yale sind besonders kompakte, einfachwirkende Hydraulikzylinder mit Federrückzug, ausgelegt für einen Betriebsdruck von 700 bar und Druckkräfte von 10 bis 100 t. Durch ihre niedrige Bauhöhe und kurzen Hübe von etwa 35 bis 60 mm eignen sie sich ideal für Hub- und Ausrichtarbeiten bei stark eingeschränktem Platzangebot. Die robuste Chrom-Molybdänstahl-Konstruktion mit hartverchromtem Plunger sorgt für hohe Lebensdauer und zuverlässigen Einsatz in Industrie, Bauwesen und Schwerlasttechnik.
Die Kurzhubzylinder YLS von Yale sind besonders kompakte, einfachwirkende Hydraulikzylinder mit Federrückzug, ausgelegt für einen Betriebsdruck von 700 bar und Druckkräfte von 10 bis 100 t. Durch ihre niedrige Bauhöhe und kurzen Hübe von etwa 35 bis 60 mm eignen sie sich ideal für Hub- und Ausrichtarbeiten bei stark eingeschränktem Platzangebot. Die robuste Chrom-Molybdänstahl-Konstruktion mit hartverchromtem Plunger sorgt für hohe Lebensdauer und zuverlässigen Einsatz in Industrie, Bauwesen und Schwerlasttechnik.
Die Kurzhubzylinder YLS von Yale sind besonders kompakte, niedrig bauende Hydraulikzylinder, die speziell für Hub- und Ausrichtarbeiten bei sehr geringem Freiraum entwickelt wurden. Sie arbeiten einfachwirkend mit Federrückzug, sind für einen Maximaldruck von 700 bar ausgelegt und decken je nach Modell eine Druckkraft von 10 bis 100 t bei kurzen Hüben von typischerweise 35 bis 60 mm ab. Gehäuse und Kolben werden aus massivem Chrom-Molybdänstahl gefertigt und vergütet, wodurch eine hohe Festigkeit und Lebensdauer auch im schweren Industrieeinsatz erreicht wird.
Die YLS-Kurzhubzylinder finden sich in nahezu allen Industriebereichen, z. B. im Stahlbau, der Schwerindustrie, in Kraftwerken, im Bauwesen und im Anlagenbau. Typische Anwendungen sind Heben, Ausrichten, Wiegen, Spannen sowie der Einsatz als kompakte Kraftquelle für universelle Pressarbeiten.
| Merkmal | Typischer Bereich* | Beschreibung |
|---|---|---|
| Druckkraft | 10 bis 100 t | Baureihe mit mehreren Kapazitätsstufen für leichte bis schwere Hub- und Ausrichtarbeiten. |
| Hub | ca. 35 bis 60 mm | Kurze Hübe für hohe Steifigkeit und sicheres Arbeiten bei minimaler Bauhöhe (z. B. YLS-10/35, YLS-20/45, YLS-30/60, YLS-50/60, YLS-100/55). |
| Max. Betriebsdruck | 700 bar | Ausgelegt für Hochdruck-Hydrauliksysteme im industriellen Einsatz. |
| Bauart | Einfachwirkend, Federrückzug | Hydraulischer Arbeitshub, Rückstellung durch integrierte Feder – nur eine Druckleitung erforderlich. |
| Werkstoff | Chrom-Molybdänstahl, vergütet | Massive Stahlkonstruktion für hohe Festigkeit und lange Lebensdauer unter hohen Lasten. |
| Oberfläche | Rot lackiert | Lackierte Ausführung (Yale ChroMo-Design) zum Schutz gegen Korrosion und zur klaren Identifikation. |
| Anschluss | 3/8 NPT, Kupplung CFY-1 | Standardisierte Ölanschlüsse mit montierter Schnellkupplungsmuffe CFY-1 für einfache Systemanbindung. |
| Besondere Ausstattung | Stoppring, Schmutzabstreifer, Trageringe (100 t) | Vollbelastbarer Stoppring als Endanschlag, Schmutzabstreifer am Plunger und Trageringe bei großen Modellen zur sicheren Handhabung. |
*Die exakten Werte zu Bauhöhe, Außendurchmesser, Hub, Eigengewicht und Anschlussmaßen sind modellabhängig (z. B. YLS-10/35, YLS-20/45, YLS-30/60, YLS-50/60, YLS-100/55) und den aktuellen Yale- bzw. Columbus-McKinnon-Datenblättern zu entnehmen.
