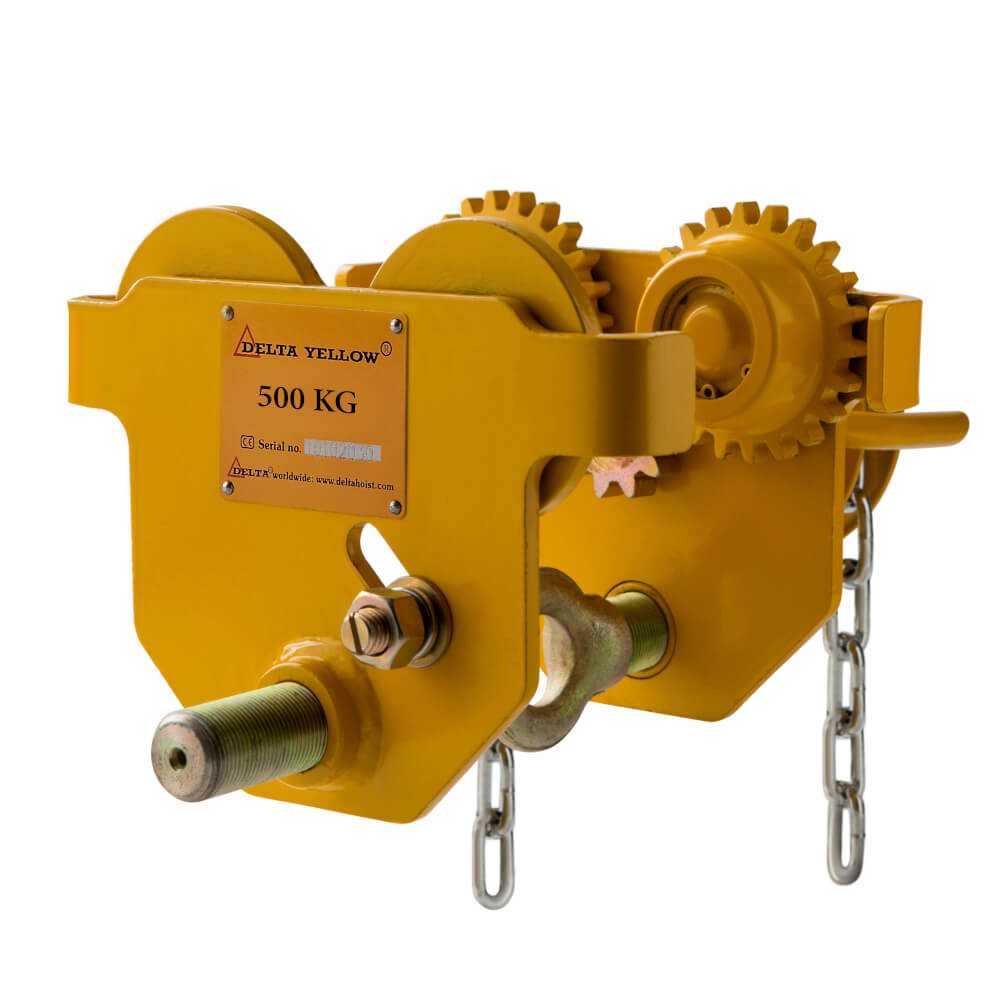

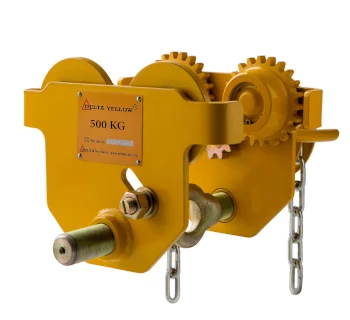

DELTA Haspelfahrwerk YELLOW

Das Haspelfahrwerk DELTA YELLOW® ist eine robuste, handbetriebene Laufkatze mit Kettenantrieb zum sicheren Verfahren von Lasten entlang von I- und H-Trägern und ergänzt die Delta-Yellow-Kettenzugfamilie als präzise, manuell verfahrbare Fahrwerkslösung im Traglastbereich von 0.5 t bis 5.0 t. Über eine Haspelkette wird das Fahrwerk feinfühlig entlang des Trägers bewegt, sodass Lasten kontrolliert und ohne Kraftaufwand positioniert werden können – ideal in Kombination mit Hand- oder Elektrokettenzügen der Baureihe Delta Yellow.

Die Konstruktion mit wärmebehandelten, gehärteten Stahlrädern, dauerhaft geschmierten Kugellagern, umfangreichem Sicherheitsbügel-, Bruch- und Kippschutz sowie der Möglichkeit, das Fahrwerk durch Drehen des Tragbolzens individuell auf die Trägerbreite einzustellen, macht das DELTA-YELLOW-Haspelfahrwerk zu einer langlebigen und wartungsarmen Lösung für Krananlagen, Einschienenbahnen und Deckenlaufbahnen.

Alle Varianten sind für die meisten gängigen I- und H-Trägerprofile ausgelegt, erfüllen die Maschinenrichtlinie 2006/42/EG und werden mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung ausgeliefert – damit ist das Fahrwerk unmittelbar nach der Montage einsatzbereit und sicher dokumentiert.

Funktionsweise und Verwendung des Haspelfahrwerks

Das Haspelfahrwerk ist eine Laufkatze mit Kettenrad (Haspelrad), die über eine herabhängende Handkette verfahren wird: Der Bediener zieht an der Kette, das Haspelrad dreht sich und bewegt die kugelgelagerten Laufrollen sanft entlang des Trägers – auch unter hoher Last. Die Last wird direkt in die Öse der zentralen Tragachse oder in einen dort angeschlagenen Kettenzug eingehängt, sodass Heben und horizontales Verfahren klar getrennt und gut kontrollierbar sind.

Typische Einsatzgebiete sind Kranbahnen in Fertigung und Werkstatt, Montagelinien, Werkhallen, Instandhaltungsbereiche sowie leichte bis mittlere Krananlagen, bei denen Lasten häufig auf kurzer bis mittlerer Strecke verfahren und exakt positioniert werden müssen. Das Haspelfahrwerk bietet insbesondere dann Vorteile, wenn gleichmäßige, feinfühlige Bewegungen wichtiger sind als maximale Geschwindigkeit, etwa bei Montage- und Justierarbeiten oder beim sicheren Positionieren empfindlicher Bauteile.

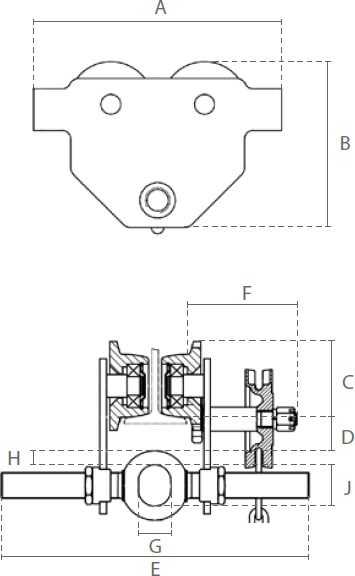

Aufbau und technische Merkmale des DELTA-YELLOW-Haspelfahrwerks

• Gehärtete Stahlräder – wärmebehandelte, gehärtete Laufrollen sorgen für eine lange, störungsfreie Lebensdauer selbst bei häufiger Beanspruchung und erhöhen die Widerstandsfähigkeit gegenüber Stoßbelastungen.
• Dauerhaft geschmierte Kugellager – die Laufrollen sind kugelgelagert und werkseitig lebenslang geschmiert; dadurch läuft die Katze sanft und gleichmäßig und der Wartungsaufwand wird auf ein Minimum reduziert.
• Individuell einstellbare Trägerbreite – durch einfaches Drehen des Tragbolzens lässt sich das Fahrwerk auf die jeweilige Trägerflanschbreite anpassen; je nach Ausführung werden Bereiche von ca. 50.0–305.0 mm abgedeckt.
• Passend für I- und H-Träger – die Konstruktion ist explizit für die meisten handelsüblichen I- und H-Profile ausgelegt, was die Integration in bestehende Kranbahnen stark erleichtert.
• Sicherheitsbügel – dienen als Absturzsicherung und Radbruch-/Aufprallschutz; zusätzlich ist ein wirksamer Kippschutz integriert, der ein Abheben oder Verkanten des Fahrwerks auf dem Träger verhindert.
• Kompakter Kurvenradius – die Bauform ermöglicht einen kleinen Fahrwerksradius, sodass sich das Haspelfahrwerk auch auf Kurvenbahnen mit engen Radien sicher und ruhig verfahren lässt.
• Standard-Bedienhöhe – das Fahrwerk wird werksseitig in der Regel mit 3.0 m Handkette als Standard-Bedienhöhe geliefert; andere Bedienhöhen sind auf Anfrage verfügbar.
• Normgerechte Ausführung – erfüllt die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung ausgeliefert.

Typische Konfigurationen und Tragfähigkeiten

Das Haspelfahrwerk DELTA YELLOW® ist in mehreren Traglaststufen erhältlich, typischerweise im Bereich von 0.5 t, 1.0 t, 2.0 t, 3.0 t bis 5.0 t. Jede Traglastvariante ist auf bestimmte Trägerbreitenbereiche und Flanschdicken abgestimmt, sodass die Kräfte sicher in den Träger eingeleitet werden.

Hinweis: Die genauen Tragfähigkeiten, zulässigen Trägerabmessungen sowie Rad- und Kettendaten sind den aktuellen technischen Unterlagen (z. B. DELTA YELLOW Haspelfahrwerk DY.0.037 Datenblatt und Händlerkataloge) zu entnehmen.

Vorteile des Haspelfahrwerks DELTA YELLOW®

• Lange Lebensdauer dank gehärteter Stahlräder und lebenslang geschmierten Kugellagern, die Verschleiß und Wartung deutlich reduzieren.
• Sanftes, gleichmäßiges Verfahren – kugelgelagerte Laufräder und Haspelantrieb ermöglichen ruhige Bewegungen und präzises Positionieren auch bei hoher Last.
• Hohe Flexibilität – ein Fahrwerk für viele I- und H-Träger, per Tragbolzen individuell auf die vorhandene Trägerbreite einstellbar.
• Umfassende Sicherheit – Sicherheitsbügel für Absturz-, Radbruch- und Aufprallschutz, integrierter Kippschutz und normgerechte Ausführung gemäß Maschinenrichtlinie 2006/42/EG.
• Kurze Montagezeiten – einfache, übersichtliche Konstruktion mit durchdachter Einstellmechanik; das Haspelfahrwerk lässt sich schnell auf dem Träger montieren und in Betrieb nehmen.
• Feinfühlige Handhabung – die Haspelkette erlaubt dossiertes Verfahren ohne großen Kraftaufwand, was das Arbeiten ergonomisch und sicher macht, insbesondere bei Montage- und Justierarbeiten.
• Wirtschaftliche Lösung – durch die Verbindung aus Basic-Konzept, robuster Ausstattung und hoher Verfügbarkeit ist das DELTA-YELLOW-Haspelfahrwerk eine kostenoptimierte Wahl für viele Standard-Krananwendungen.

Planungs- und Anwendungshinweise

• Vor Auswahl des Fahrwerks sind Tragfähigkeit, Trägerprofil (I/H), Flanschbreite und Flanschdicke zu prüfen und mit dem Datenblatt abzugleichen.
• Das Haspelfahrwerk sollte stets in Kombination mit einem zugelassenen Kettenzug (z. B. DELTA Yellow Handkettenzug) verwendet werden, dessen Traglast zur WLL des Fahrwerks passt.
• Die Endanschläge an der Kranbahn sind so zu positionieren, dass das Fahrwerk im Betrieb nicht unbeabsichtigt aus dem Fahrweg laufen kann.
• Regelmäßige Inspektionen von Rädern, Lagern, Sicherheitsbügeln und Kette sind gemäß Betriebsanleitung durchzuführen, um die dauerhafte Betriebssicherheit sicherzustellen.
