Gehöre Schleusenwinde mit Fußwinkel

Die Schleusenwinde mit Fußwinkel ist eine manuell betriebene Zahnstangenwinde, die für das kontrollierte Öffnen und Schließen von Schütztafeln und ähnlichen Absperrorganen entwickelt wurde. Über ein präzise verzahntes Stirnradgetriebe wird die Bewegung fein dosierbar übertragen, sodass sich Schütze sicher positionieren und halten lassen.

Die Befestigung erfolgt über den Fußwinkel (Winkeleisen-Montage), wodurch die Winde in Anlagenkonstruktionen stabil integriert werden kann. Für den Betrieb wird die Winde händisch über eine Kurbel bedient; die integrierte Lastdruckbremse unterstützt das sichere Halten der Last in jeder Position.

Einsatzbereiche

• Schleusen- und Wehrtechnik: Bewegen und Positionieren von Schütztafeln und Absperrelementen.
• Wasserbau und Anlagenbetrieb: Regel- und Wartungsarbeiten an wasserführenden Bauwerken.
• Instandhaltung: Kontrolliertes Öffnen/Schließen und Halten definierter Positionen bei Servicearbeiten.

Varianten & Unterschiede

• Befestigungsart: Ausführungen sind für die Montage mit Winkeleisen/Fußwinkel oder alternativ mit Rückenblech vorgesehen (je nach Anlagenkonstruktion).
• Kurbelvarianten: Wahlweise sind Ausführungen mit Sicherheitskurbel oder Ratschenkurbel erhältlich.
• Sonderlängen: Abweichende Hub- und Zahnstangenlängen können je nach Bedarf umgesetzt werden.

Sicherheitsaspekte & Normen

Schleusenwinden dieser Bauart sind als Schleusenwinden nach DIN 7355 eingeordnet. Im Betrieb unterstützt die im Kurbelschaft integrierte Lastdruckbremse das sichere Halten der Last in jeder Position.

• Last sicher führen: Kurbelbewegungen gleichmäßig ausführen und ruckartige Lastwechsel vermeiden.
• Montage prüfen: Befestigung über Fußwinkel fachgerecht ausführen und regelmäßig kontrollieren.
• Handhabung: Kurbel mit Klappgriff bei Nichtbenutzung einklappen, um unbeabsichtigtes Anstoßen zu reduzieren.

Technische Merkmale (übersichtlich)

Passende Artikel/Zubehör

• Schleusenwinde mit Rückenblech: Alternative Befestigungsart für andere Einbausituationen.
• Ratschenkurbel-Ausführung: Sinnvoll bei beengten Platzverhältnissen, wenn volle Kurbeldrehungen erschwert sind.
• Schleusenwinden (Typenübersicht): Vergleich unterschiedlicher Traglaststufen und Ausführungen.

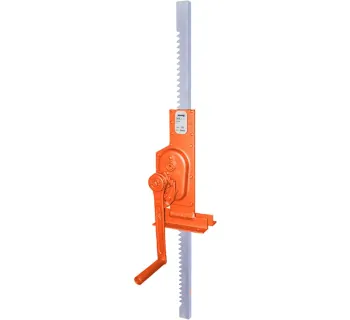

Produktabbildung
