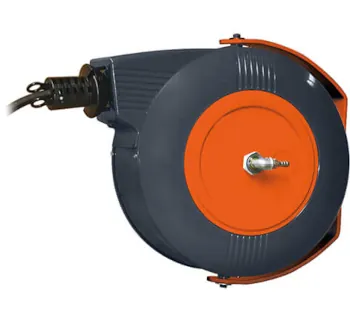

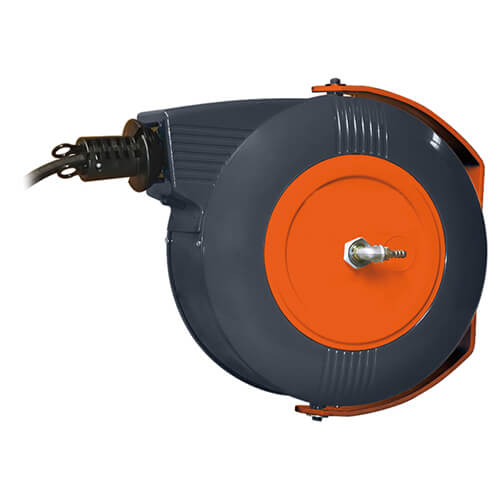

Wampfler Schlauchaufroller TF3K
Der Wampfler Schlauchaufroller TF3K ist ein robuster Schlauchaufroller für Druckluft und kaltes Wasser mit Stahlgehäuse und Epoxidbeschichtung, der Schlauchlängen geordnet bereitstellt und sicher aufwickelt. Er bietet eine Rücklaufsperre mit Zahnarretierung, Schlauchführung sowie einen einstellbaren Gummi-Endanschlag und ist in 3 Varianten mit unterschiedlichem Innen-Ø und Schlauchlänge verfügbar.
- Medium: Wasser / Luft
- Druck max.: 15 bar
- Gehäuse: Stahl mit Epoxidbeschichtung - Schlauch: SBR
- Rücklaufsperre mit Zahnarretierung
- Schlauchführung für geordnetes Ein-/Ausziehen
- Endanschlag: einstellbarer Gummi-Endanschlag
- Anschluss Zuführung: Stecknippel (nicht montiert; passend zum Schlauch-Innen-Ø)
Länge
Medium
Artikel-Nr.:
Der Wampfler Schlauchaufroller TF3K ist ein robuster Schlauchaufroller für Druckluft und kaltes Wasser mit Stahlgehäuse und Epoxidbeschichtung, der Schlauchlängen geordnet bereitstellt und sicher aufwickelt. Er bietet eine Rücklaufsperre mit Zahnarretierung, Schlauchführung sowie einen einstellbaren Gummi-Endanschlag und ist in 3 Varianten mit unterschiedlichem Innen-Ø und Schlauchlänge verfügbar.
- Medium: Wasser / Luft
- Druck max.: 15 bar
- Gehäuse: Stahl mit Epoxidbeschichtung - Schlauch: SBR
- Rücklaufsperre mit Zahnarretierung
- Schlauchführung für geordnetes Ein-/Ausziehen
- Endanschlag: einstellbarer Gummi-Endanschlag
- Anschluss Zuführung: Stecknippel (nicht montiert; passend zum Schlauch-Innen-Ø)
Informationen: Schlauchaufroller TF3K
Der Conductix-Wampfler Schlauchaufroller TF3K ist ein robuster Schlauchaufroller für Druckluft und kaltes Wasser, der Schlauchlängen geordnet bereitstellt und bei Bedarf wieder sicher aufwickelt. Das Stahlgehäuse mit Epoxidbeschichtung, der SBR-Schlauch, die Rücklaufsperre mit Zahnarretierung, die Schlauchführung sowie der einstellbare Gummi-Endanschlag sind für den Werkstatt- und Industrieeinsatz ausgelegt.
Der Anschluss der Schlauch-Zuführung erfolgt über einen Stecknippel (nicht montiert) passend zum Innen-Ø des jeweiligen Schlauchs; das Schlauchende ist bei den gelisteten Varianten als ohne Anschluss ausgewiesen.
Einsatzbereiche
- Werkstätten (Druckluft- und Wasserversorgung an Arbeitsplätzen)
- Montage und Instandhaltung (mobile Werkzeuge/Blaspistolen/Spülstellen mit Schlauchmanagement)
- Industriearbeitsplätze (Reduktion von Stolperstellen durch geordnetes Aufwickeln)
Unterschiede der Varianten
Die TF3K-Baureihe ist bei TOMANRO in 3 Varianten gelistet. Die Unterschiede liegen in Schlauch-Innen-Ø, Schlauchlänge und dem angegebenen Gewicht; das Medium ist jeweils Wasser / Luft.
| Variante | Medium | Schlauch (Innen-Ø x Außen-Ø) | Schlauchlänge | Druck max. | Temperatur | Schlauchende | Gewicht ca. | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|
| TF3K 071310 AC/EA | Wasser / Luft | 7 x 13 mm | 10 m | 15 bar | -5 °C bis +60 °C | ohne | 19 kg | TF3K-071310-AC/EA |
| TF3K 071320 AC/EA | Wasser / Luft | 7 x 13 mm | 20 m | 15 bar | -5 °C bis +60 °C | ohne | 21 kg | TF3K-071320-AC/EA |
| TF3K 101710 AC/EA | Wasser / Luft | 10 x 17 mm | 10 m | 15 bar | -5 °C bis +60 °C | ohne | 20 kg | TF3K-101710-AC/EA |
Technische Merkmale
- Gehäuse: Stahl, Epoxidbeschichtung
- Schlauch: SBR
- Rücklaufsperre mit Zahnarretierung (sicheres Positionieren)
- Einstellbarer Gummi-Endanschlag (definierter Auszug)
- Schlauchführung (geordnetes Ein- und Ausziehen)
- Anschluss Schlauch-Zuführung: Stecknippel (nicht montiert; passend zum Innen-Ø)
Sicherheitsaspekte & Normen
Für die sichere Verwendung sind die angegebenen Grenzwerte für Druck (bis 15 bar), Temperatur (bis +60 °C) und das vorgesehenen Medium (Wasser / Luft) einzuhalten. Vor Wartung/Wechsel des Schlauchs den Kreislauf drucklos schalten, den Schlauch kontrolliert einziehen lassen und die Arretierung nutzen, um unkontrolliertes Rücklaufen zu vermeiden.
Im zugänglichen TOMANRO-Eintrag werden keine konkreten Produktnormen für den TF3K genannt; im zugehörigen Katalogdokument wird jedoch allgemein zur Konformität angegeben, dass die Aufroller den relevanten europäischen Normen entsprechen und gekennzeichnet sind. Für die Praxis bedeutet das: Montage und Betrieb müssen im Rahmen der betrieblichen Gefährdungsbeurteilung erfolgen (z. B. sichere Befestigung, Schutz vor Beschädigung/Knicken, regelmäßige Sichtprüfung auf Undichtigkeiten und Schlauchzustand).
Passende Artikel/Zubehör
- Wampfler Schlauchaufroller TF – Alternative mit stoßfestem Kunststoffgehäuse (modellabhängig) für vergleichbare Medien.
- Wampfler Schlauchaufroller TO – Alternative Aufroller-Baureihe mit Stahlgehäuse (modellabhängig) für Wasser/Luft.
- Anschlusskomponenten (z. B. passende Stecknippel) – Anschluss der Schlauch-Zuführung gemäß Ausführung und Schlauch-Innen-Ø.
