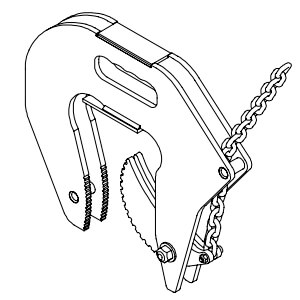

Tractel Betonklemme RB
Die Tractel Betonklemme RB ist eine selbstschließende Hebeklemme zum vertikalen Heben von Betonrohren, Schachtringen und Beton-Schächten, wobei die Klemmkraft lastproportional ansteigt und so ein sicherer Halt entsteht. Je nach Ausführung (Einzelklemme oder Set mit Gehänge) liegt der Greifbereich bei 40–110 mm und das Gewicht z. B. bei ca. 9–32 kg; eine EAN ist z. B. 3600230507286 für RB1.5 40-110.
- Vertikales Heben von Betonrohren, Schachtringen und Beton-Schächten
- Selbstschließend mit lastproportionaler Klemmkraft für sicheren Halt
- Greifbereich 40–110 mm (ausführungsabhängig)
- Set-Optionen: 2-strängig (Paar) oder 3-strängig (3er-Set) für stabile Lastführung
- Robust: ca. 9–32 kg Eigengewicht (ausführungsabhängig)
- Praxisgerecht für Tiefbau, Kanalbau und Fertigteilhandling
max. Greifweite
min. Greifweite
Kategorie
Artikel-Nr.:
Die Tractel Betonklemme RB ist eine selbstschließende Hebeklemme zum vertikalen Heben von Betonrohren, Schachtringen und Beton-Schächten, wobei die Klemmkraft lastproportional ansteigt und so ein sicherer Halt entsteht. Je nach Ausführung (Einzelklemme oder Set mit Gehänge) liegt der Greifbereich bei 40–110 mm und das Gewicht z. B. bei ca. 9–32 kg; eine EAN ist z. B. 3600230507286 für RB1.5 40-110.
- Vertikales Heben von Betonrohren, Schachtringen und Beton-Schächten
- Selbstschließend mit lastproportionaler Klemmkraft für sicheren Halt
- Greifbereich 40–110 mm (ausführungsabhängig)
- Set-Optionen: 2-strängig (Paar) oder 3-strängig (3er-Set) für stabile Lastführung
- Robust: ca. 9–32 kg Eigengewicht (ausführungsabhängig)
- Praxisgerecht für Tiefbau, Kanalbau und Fertigteilhandling
Informationen: Betonklemme RB
Die Tractel Betonklemme RB ist eine robuste Lastaufnahmeklemme zum vertikalen Heben von runden oder rechteckigen Betonbauteilen wie Betonrohren, Schachtringen und Beton-Schächten. Die Klemme arbeitet selbstschließend: Beim Anheben schließen die Greifbacken automatisch, die Klemmkraft steigt lastproportional an – ohne vorheriges Einstellen oder Nachjustieren. Der typische Einsatzbereich liegt bei Betonbauteilen mit Rohr-/Schacht-Durchmesser von ca. 600–2200 mm (abhängig von Ausführung und Gehänge).
Einsatzbereiche
- Tief- und Kanalbau: Setzen, Versetzen und Ausrichten von Schachtringen und Beton-Schächten.
- Rohrleitungsbau: Handling von Betonrohren (rund) und Betonelementen mit geeigneter Oberkante.
- Fertigteile/Betonwerke: innerbetrieblicher Transport, Lagerung und Verladung von Betonbauteilen.
- Baustellenlogistik: schnelles Anschlagen mit ergonomischem Handgriff – besonders bei Serienhub.
So wird die RB typischerweise eingesetzt

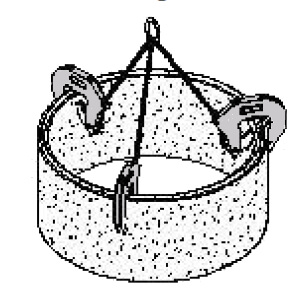

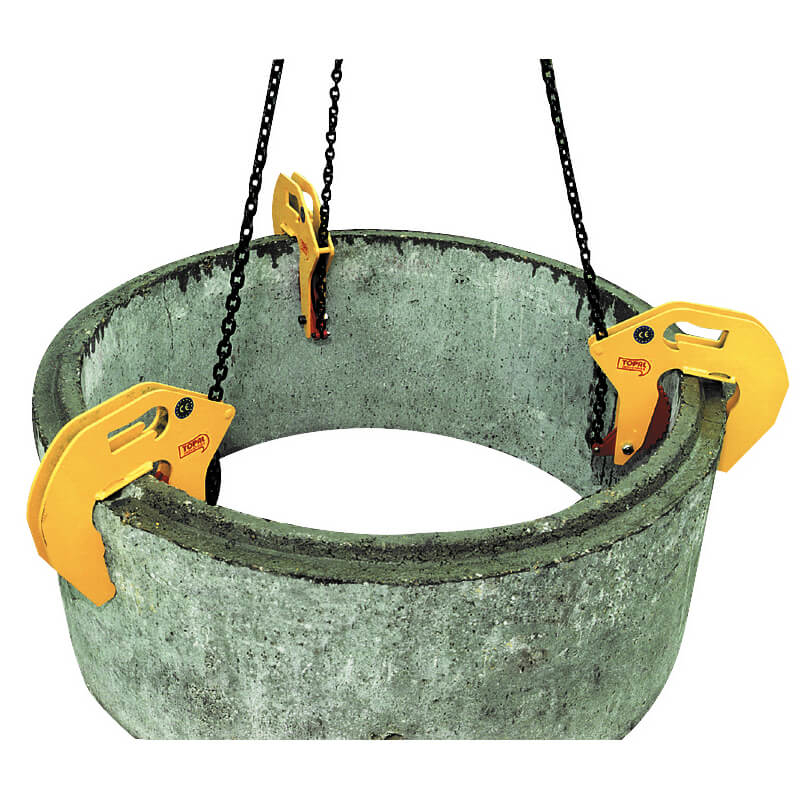

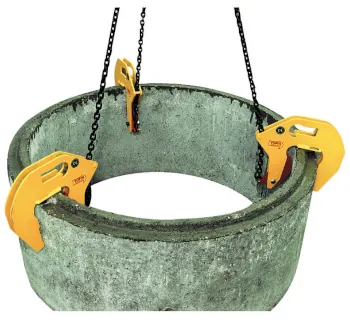

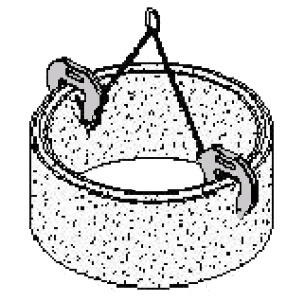

Die Klemme wird am Tragegriff geführt und mit der Greifbacke nach innen auf die Oberkante des Betonbauteils gesetzt. Für runde Bauteile wird häufig der Einsatz als 3er-Set empfohlen (Klemmen gleichmäßig im 120°-Raster), für runde oder rechteckige Bauteile kann auch der Einsatz als Paar erfolgen (Klemmen gegenüberliegend).
Varianten und Unterschiede
Die RB wird als Einzelklemme oder als Set mit Kettengehänge eingesetzt. Entscheidend für die Auswahl sind die geforderte Tragfähigkeit (WLL), der Greifbereich (min./max. Greifweite) sowie die gewünschte Stabilität der Last (z. B. 3-Punkt-Aufnahme bei runden Schachtringen).
| Ausführung | Set-Konfiguration | WLL | Greifbereich (min–max) | Typischer Arbeitsbereich | Gewicht (ca.) | Artikel-Nr. | EAN |
|---|---|---|---|---|---|---|---|
| RB1.5 40-110 | Einzelklemme | 500 kg | 40–110 mm | Einzelanschlag (z. B. für Set-Aufbau oder Sondergehänge) | 9 kg | 50728 | 3600230507286 |
| RB 1.5 E2 | 2-strängig (Paar) | 1000 kg | 40–110 mm | Runde oder rechteckige Bauteile, Anschlagpunkte gegenüberliegend | 21 kg | 54078 | – |
| RB 1.5 E3 | 3-strängig (3er-Set) | 1500 kg | 4–110 mm | Runde Schachtringe/Schächte, 120°-Positionierung (3-Punkt-Aufnahme) | 32 kg | 54068 | – |
Auswahlhilfe
- 2-strängig: sinnvoll, wenn das Bauteil rechteckig ist oder wenn zwei stabile Anschlagpunkte sicher gegenüberliegen.
- 3-strängig: empfehlenswert bei runden Schachtringen, weil die Last über drei Auflagepunkte ruhiger geführt wird.
- Greifbereich: Die Kante muss innerhalb der min./max. Greifweite liegen und sauber aufliegen (keine Ausbrüche, kein loses Material).
Gefährdungsanalyse
Das Heben von Betonbauteilen birgt Risiken durch Quetschstellen, Kantenabbrüche und Lastpendeln. Eine sichere Anwendung setzt voraus, dass Klemmen, Gehänge und Anschlagpunkt als System passend ausgewählt und geprüft werden.
| Gefährdung | Typische Ursache | Risiko / Wirkung | Maßnahmen |
|---|---|---|---|
| Last rutscht / löst sich | Falsches Aufsetzen, verschmutzte Kante, Betonabplatzung, falscher Greifbereich | Absturz der Last, schwere Verletzungen, Sachschaden | Greifbereich prüfen, Kante reinigen, Klemme vollständig ansetzen, Probehub durchführen, nur vertikal heben. |
| Schockbelastung | Ruckartiges Anheben, Pendeln, Anstoßen | Überlastung von Klemme/Gehänge, Bauteilschäden | Sanft anheben, Last ruhig führen, Schwenkbewegungen vermeiden, Sperrbereich einrichten. |
| Quetsch-/Scherstellen | Hände im Greifbereich beim Schließen/Setzen | Handverletzungen | Klemme am Handgriff führen, Handschuhe, niemals in den Greifbereich fassen. |
| Ungeeignetes Wenden | Versuch, Schachtringe zu drehen/kippen | Lastverlust, unkontrollierte Bewegung | RB nur zum Heben/Versetzen nutzen, nicht zum Wenden/Kippen. |
Sicherheitsaspekte und Normen
Für einen sicheren Betrieb gelten die Grundsätze der Lastaufnahmetechnik: nur geprüfte Komponenten verwenden, die WLL einhalten, Lasten nicht über Personen führen und einen ausreichend großen Gefahrenbereich absperren. Die RB ist als Hebe-Klemme mit CE-Kennzeichnung und Konformitätserklärung dokumentiert; für die Auslegung wird u. a. ein Sicherheitsfaktor 3 gemäß EN 13155 genannt. Der zulässige Arbeits-Temperaturbereich liegt typischerweise bei -20°C bis +100°C.
Wichtige Praxisregeln
- WLL beachten: Nie über die angegebene Tragfähigkeit hinaus heben (Set-WLL gilt für die Set-Konfiguration).
- Mindestlast: Für eine zuverlässige Klemmwirkung kann eine Mindestlast erforderlich sein (Richtwert: 5% der WLL).
- Richtige Positionierung: 3er-Set gleichmäßig im 120°-Raster, Paar gegenüberliegend ansetzen.
- Nur vertikal heben: Seitenzug reduziert die sichere Klemmwirkung und erhöht das Abrutschrisiko.
- Prüfung: Sichtprüfung vor jedem Einsatz (Risse, Deformation, Verschleiß an Greifflächen, Kennzeichnung lesbar).
Passende Artikel und sinnvolles Zubehör
Für den sicheren Einsatz der Betonklemme RB wird meist ein passendes Kettengehänge benötigt. Je nach Arbeitsweise (2-Punkt- oder 3-Punkt-Aufnahme) empfiehlt sich ein 2-strängiges bzw. 3-strängiges Gehänge, typischerweise in Güteklasse 8. Zusätzlich sind passende Anschlagmittel (z. B. Schäkel) und ein geeigneter Kranhaken mit Sicherheitsfalle erforderlich, damit die Lastaufnahme als Gesamtsystem sicher funktioniert.
- Tractel Kettengehänge (2-strängig / 3-strängig) passend zur RB-Konfiguration
- Schäkel und Verbindungselemente zur sicheren Aufnahme am Kranhaken
- Anschlagpunkte / Traversierung (falls gefordert), um Lastpendeln zu reduzieren
- Ersatz-/Einzelklemmen für Set-Aufbau oder Austausch bei Beschädigung
Links zu den Typenseiten (TOMANRO)
Typenseite: Betonklemme RB
https://www.tomanro.de/2545-Tractel_Betonklemme_RB-Typen
Produkt: RB 1.5 E2 (2-strängig)
https://www.tomanro.de/22109-Tractel_Betonklemme_RB_15_E2_inkl_2_str_Gehaenge-Produkte
Produkt: RB 1.5 E3 (3-strängig)
https://www.tomanro.de/22111-Tractel_Betonklemme_RB_15_E3_inkl_3_str_Gehaenge-Produkte
PDF: Katalogseite Betonklemme RB
https://www.tomanro.de/pdf/TOMANRO/Katalogseite-Tractel-Betonklemme_RB.pdf
PDF: Bedienungsanleitung (BX/RB/CX/SCX)
https://www.tomanro.de/pdf/Bed_BX-RB-CX-SCX.pdf
PDF: Flyer / Technisches Datenblatt RB
https://www.tomanro.de/pdf/Flyer_Betonklemme_RB.pdf

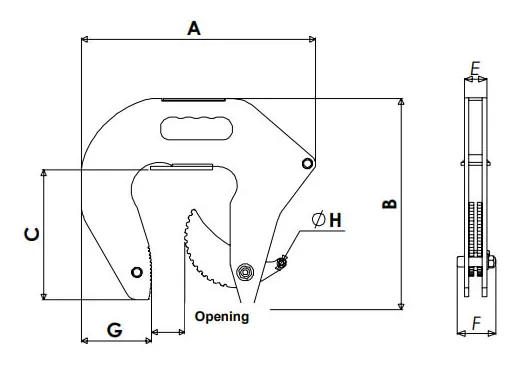

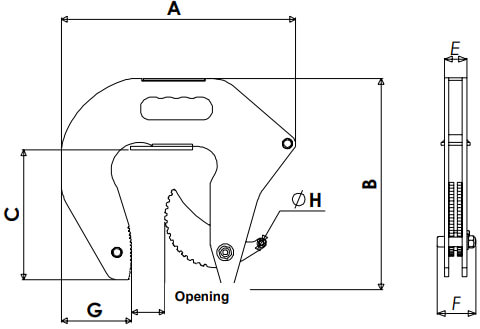

Abmessungen Betonklemme RB
| Betonklemme RB | Tragfähigkeit (kg) | A (mm) | B (mm) | C (mm) | E (mm) | F (mm) | G (mm) | Ø H (mm) |
|---|---|---|---|---|---|---|---|---|
