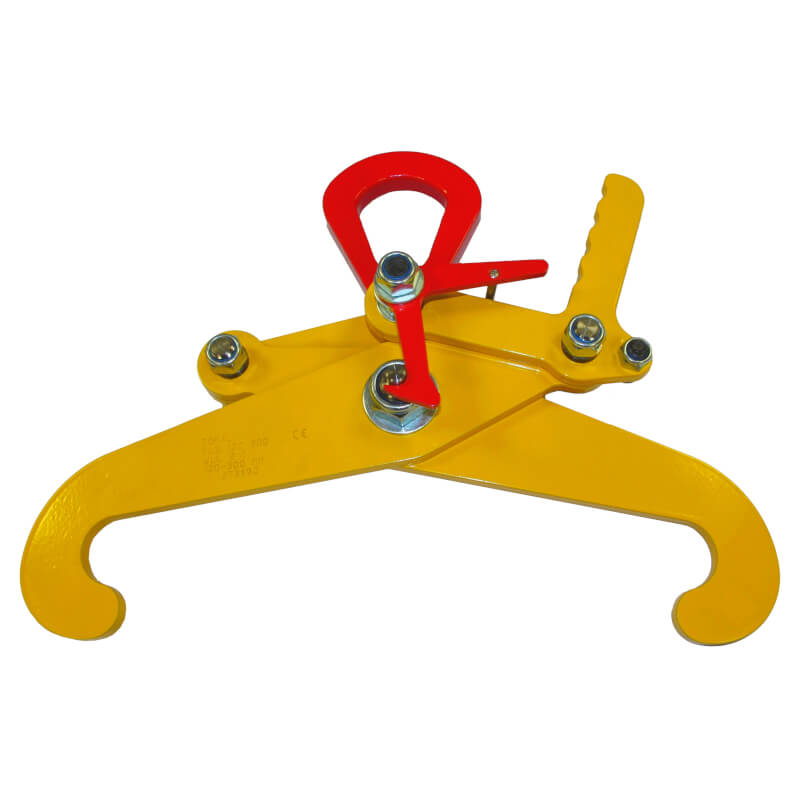

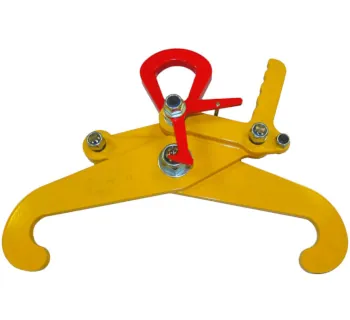

Tractel Profilstahl-Greifer PL

Der Profilstahl-Greifer PL von Tractel (TOPAL) ist ein Lastaufnahmemittel zum sicheren Handling von H- und I-Profilen. Er unterstützt das effiziente Umsetzen von Profilträgern durch eine halbautomatische Funktionsweise mit automatischer Entriegelung sowie einen Führungsgriff für kontrolliertes Ansetzen am Träger.

Laut Betriebsanleitung sind Profilklemmen dieser Produktfamilie als Zubehör zum horizontalen Heben von Profilen/Trägern (I-, H-Form) ausgelegt und können – abhängig vom Einsatzfall – einzeln oder paarweise mit Traverse eingesetzt werden. Für den Betrieb mit Traverse ist wichtig, dass die Konstruktion die Klemmen im Einsatz vertikal führt.

Einsatzbereiche

• Stahlbau und Metallbau: Umsetzen, Drehen und Positionieren von H-/I-Profilen im Materialfluss.
• Werkstatt und Fertigung: Einrichten von Profilträgern an Maschinen, Lagerböcken oder Montageplätzen.
• Lager/Logistik: Sichere Handhabung von Trägern beim Ein- und Auslagern (z. B. von Stapelplätzen auf Transportmittel).
• Baustelle: Montageabläufe mit Profilstahl, bei denen eine schnelle Lastaufnahme ohne Umschlingen benötigt wird.

Der PL ist besonders geeignet, wenn Profilstahl wiederholt aufgenommen und abgesetzt werden muss und eine definierte Greifweite (Arbeitsbereich) die zuverlässige Klemmung sicherstellt.

Varianten und Unterschiede

Die PL-Serie ist in vier Größen verfügbar. Unterschiede ergeben sich primär aus Tragfähigkeit, Greifbereich und Eigengewicht – damit lässt sich die passende Klemme für kleine bis große Profile auswählen.

Funktions- und Ausstattungsmerkmale

• Automatische Entriegelung zur erleichterten Handhabung beim Absetzen der Last.
• Führungsgriff zum sicheren Positionieren am Profil, mit besserer Kontrolle beim Ansetzen.
• Halbautomatisch und einfach zu bedienen (Qualitätsmerkmale laut Artikelseiten).
• Epoxidharz-Wärmebeschichtung als robuste Oberflächenbeschichtung.

Besonderheit PL3 bei großen Profilen

Für die Ausführung PL3 gilt: Bei Profilen mit einer Flanschbreite von > 420 mm muss die Klemme vom Ende des Trägers aus eingeführt bzw. aufgeschoben werden, um ein sicheres Ansetzen ohne Verkanten zu unterstützen.

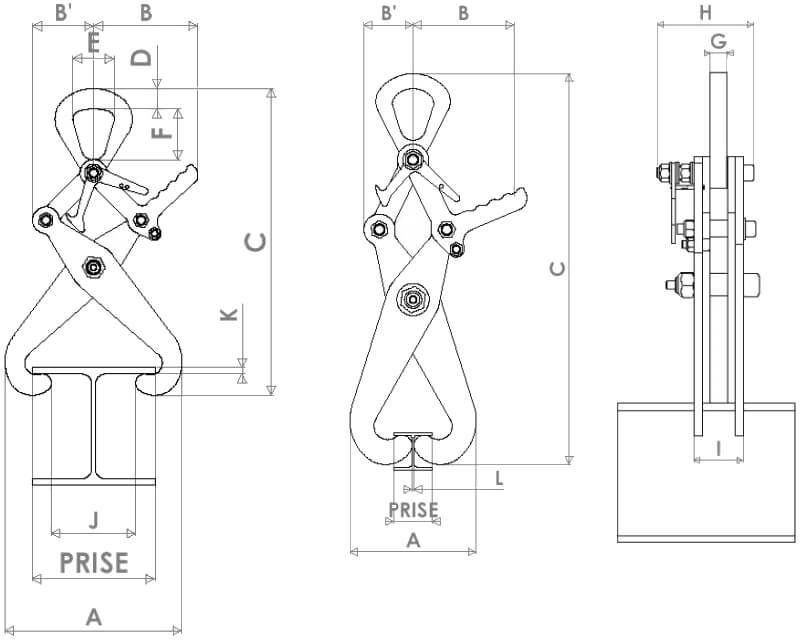

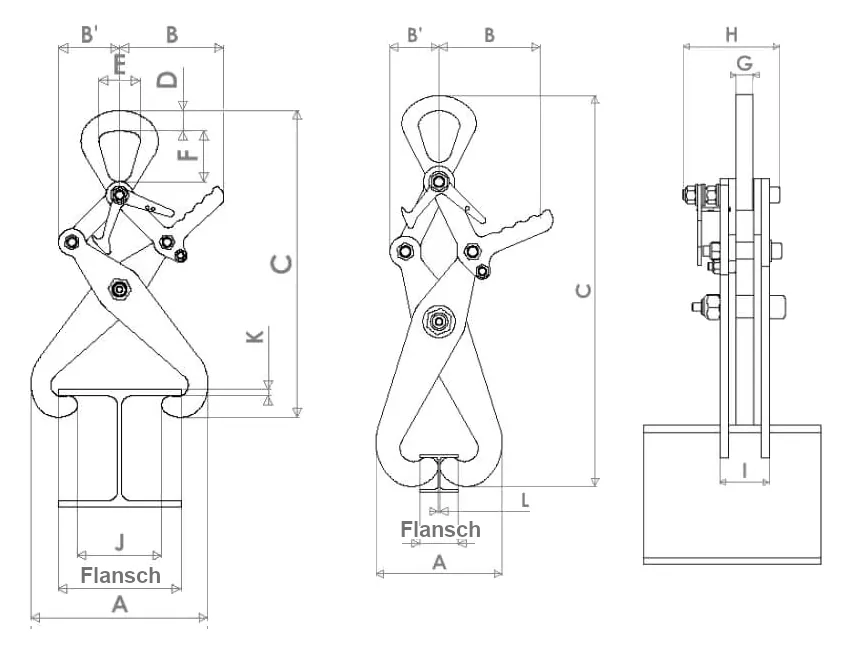

Technische Daten

Die Auswahl erfolgt über WLL (Tragfähigkeit), Greifbereich (min.–max.) und das Gewicht der Klemme. Der Greifbereich muss zur Profilgeometrie passen; nur dann kann die Klemmung die Last sicher halten.

Hinweis: Die PL-Klemmen sind für das Handling von Profilen vorgesehen; bei paarweisem Einsatz mit Traverse muss die Lastverteilung so ausgelegt sein, dass beide Klemmen möglichst gleichmäßig belastet werden und Schiefzug vermieden wird.

Gefährdungsanalyse

Profilklemmen arbeiten mit einer mechanischen Klemmung. Sicherheit entsteht durch die korrekte Kombination aus Greifbereich, Trägergeometrie, senkrechter Krafteinleitung und einer geeigneten Arbeitsweise (ruckfrei, ohne Seitkräfte).

Sicherheitsaspekte und Normen

Für den sicheren Betrieb sind sowohl Herstellerhinweise als auch relevante Normen und rechtliche Vorgaben maßgeblich. Der Hersteller beschreibt u. a. grundlegende Sicherheitsregeln (z. B. keine Personenbeförderung, keine Überlast, regelmäßige Kontrollen) und verweist auf die Einhaltung der Maschinenrichtlinie 2006/42/EG (2006/42/CE).

• Maschinenrichtlinie 2006/42/EG: In der Dokumentation wird die Konformität mit der Richtlinie für das Gerät erklärt.
• EN 13155: Für lose Lastaufnahmemittel sind Anforderungen dieser Norm relevant (z. B. Sicherheitsanforderungen, Betrieb, Prüfungen).
• Nur geschultes Personal: Einsatz ist auf unterwiesene und befugte Personen zu beschränken.
• Lastbereich: WLL niemals überschreiten; zusätzlich einen sinnvollen Mindestlastbereich gemäß Anleitung berücksichtigen.
• Arbeitsbereich freihalten: Hubvorgänge nur in hindernisfreien Bereichen durchführen; niemand unter schwebender Last.
• Traverse bei Paarbetrieb: Bei Einsatz an einer Traverse müssen die Klemmen vertikal geführt werden, um Fehlbelastungen zu vermeiden.

Häufige Fehler in der Praxis

• Greifbereich passt nicht zur Profilflanschbreite → Klemme sitzt nicht korrekt.
• Seitliches Ziehen statt sauberem Hub → Schiefzug, Verkanten, Pendeln.
• PL3 bei großen Flanschen nicht vom Ende eingeführt → Fehlstellung und erhöhte Abrutschgefahr.
• Ruckartiges Heben oder Aufsetzen → dynamische Spitzenlasten.
• Fehlende Sichtprüfung (Risse, Verformungen, Mechanik) → unerkannte Schäden im Einsatz.

Passende Artikel und Zubehör

Für eine prozesssichere Anwendung des Profilstahl-Greifers PL werden je nach Einsatzfall folgende Komponenten empfohlen:

• Traverse: Besonders beim paarweisen Einsatz sorgt sie für stabilen Lastlauf und reduziert Schiefzug.
• Schäkel und Verbindungselemente: Normgerechte Kopplung von Klemme und Anschlagpunkt.
• Hebezeuge (z. B. Kettenzüge): Passend zur WLL für kontrolliertes Heben und Positionieren.
• Prüf- und Wartungszubehör: Dokumentation, regelmäßige Kontrollen, Original-Ersatzteile gemäß Herstellerhinweis.

Tipp: Bei wechselnden Profilgeometrien sollte die Auswahl so erfolgen, dass der gewünschte Träger möglichst im mittleren Greifbereich liegt (nicht dauerhaft am Grenzbereich min./max.), um die Handhabung zu erleichtern.
