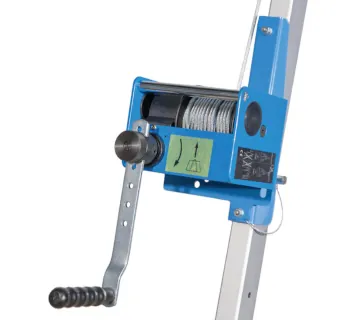

Tractel Carol Rettungs-/Materialwinde
Die carol™ von Tractel ist eine handbetriebene Rettungs- und Materialwinde zur kontrollierten Bergung sowie zum Heben und Senken über verzinktes Stahlseil (typabhängig 20 m oder 30 m, Ø 5 mm).
- EN 1496 (Klasse A) als Rettungshubgerät
- 150 kg für Personenrettung (inkl. Ausrüstung)
- Materialbetrieb bis max. 250 kg (ausführungsbezogen)
- Doppelte Bremssicherheit: selbsthemmendes Schneckengetriebe + Lastdruckbremse
- 20 m oder 30 m effektive Seillänge (Varianten)
- Stahlseil verzinkt, Ø 5 mm
- Schnelle Montage per Steckverbindung am tracpode oder davitrac
- Längenverstellbare und abnehmbare Kurbel für kontrollierte Bedienung
- Gleitlagerung über Bronzebuchsen (Trommel- und Antriebsachse)
Die carol™ von Tractel ist eine handbetriebene Rettungs- und Materialwinde zur kontrollierten Bergung sowie zum Heben und Senken über verzinktes Stahlseil (typabhängig 20 m oder 30 m, Ø 5 mm).
- EN 1496 (Klasse A) als Rettungshubgerät
- 150 kg für Personenrettung (inkl. Ausrüstung)
- Materialbetrieb bis max. 250 kg (ausführungsbezogen)
- Doppelte Bremssicherheit: selbsthemmendes Schneckengetriebe + Lastdruckbremse
- 20 m oder 30 m effektive Seillänge (Varianten)
- Stahlseil verzinkt, Ø 5 mm
- Schnelle Montage per Steckverbindung am tracpode oder davitrac
- Längenverstellbare und abnehmbare Kurbel für kontrollierte Bedienung
- Gleitlagerung über Bronzebuchsen (Trommel- und Antriebsachse)
Informationen: Carol Rettungs-/Materialwinde
Die carol™ von Tractel ist eine handbetriebene Rettungs- und Materialwinde zur kontrollierten Bergung und zum Heben/Senken über ein Stahlseil. Als Rettungshubgerät ist sie für die Bergung einer Person aus der Tiefe ausgelegt und wird typabhängig mit 20 m oder 30 m effektivem, verzinktem Stahlseil (Ø 5 mm) geliefert.

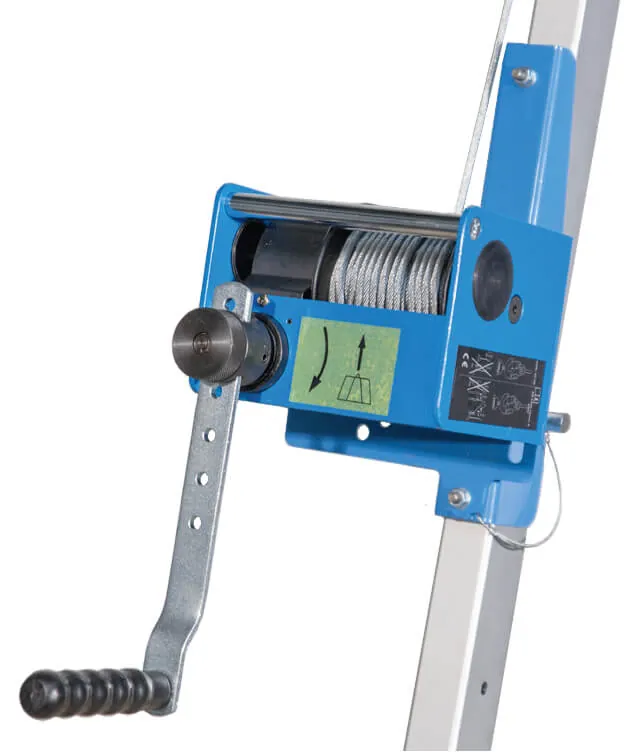

Die Winde wird je nach Ausführung mit einer passenden Halterung geliefert und werkzeuglos per Steckverbindung am Dreibaum tracpode oder am Davitsystem davitrac befestigt. Für eine kontrollierte Lastführung ist eine doppelte Bremsauslegung beschrieben: selbsthemmendes Schneckengetriebe plus Lastdruckbremse.
Einsatzbereiche
Die Carol Rettungs-/Materialwinde wird typischerweise dort eingesetzt, wo Personen oder Material in vertikalen Zugängen sicher bewegt werden müssen und ein tragbares System (tracpode/davitrac) genutzt wird.
- Schacht- und Kanalbau (Bergung/Materialtransport bei begrenztem Zugang)
- Industriewartung in Behältern, Silos und engen Räumen (kontrolliertes Heben/Senken über Dreibaum/Davit)
- Kommunale Betriebe und Service-Teams (mobiler Aufbau mit tracpode/davitrac)
- Montage- und Instandhaltung (Materialhandling bis zur angegebenen Grenze)
Unterschiede der Varianten
Es sind Varianten nach System (Montage an tracpode oder davitrac) sowie nach Seillänge (20 m oder 30 m) verfügbar. Die Seilausführung ist identisch (Stahl, verzinkt Ø 5 mm), das Gewicht unterscheidet sich typabhängig (ca. 11 kg bei 20 m, ca. 17 kg bei 30 m).
Sicherheitsaspekte & Normen
Die Winde ist als Rettungshubgerät nach EN 1496 (Klasse A) beschrieben. Im Einsatzkontext bedeutet das: Sie ist für das kontrollierte Heben und Senken im Rettungsfall ausgelegt; das zulässige Gesamtgewicht (Person inkl. Ausrüstung) darf die angegebene Traglast nicht überschreiten.
Zur sicheren Lastkontrolle sind eine doppelte Bremssicherheit (selbsthemmendes Schneckengetriebe plus Lastdruckbremse) sowie eine schützende, abnehmbare Abdeckung beschrieben. Zusätzlich unterstützt die längenverstellbare und abnehmbare Kurbel eine kontrollierte Bedienung und kann das unbeabsichtigte Betätigen erschweren.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Produkt | Carol Rettungs-/Materialwinde |
| Marke | Tractel |
| Norm (Rettung) | EN 1496 Klasse A |
| Traglast (Personenrettung) | 150 kg (inkl. Ausrüstung) |
| Traglast (Materialbetrieb) | bis max. 250 kg (ausführungsbezogen beschrieben) |
| Antriebsquelle | Handkurbel |
| Seilausführung | Stahl, verzinkt, Ø 5 mm |
| Seillänge (Varianten) | 20 m oder 30 m (effektiv) |
| Montagesystem (Varianten) | tracpode oder davitrac |
| Bremsauslegung | selbsthemmendes Schneckengetriebe + Lastdruckbremse |
| Lagerung | Trommelachse und Antriebsachse mit Bronzebuchsen |
Typenübersicht
| Typ | System | Seillänge effektiv | Seilausführung | Gewicht | Artikel-Nr. | EAN/GTIN |
|---|---|---|---|---|---|---|
| 20 m Seil, f. tracpode | tracpode | 20 m | Stahl, verzinkt, Ø 5 mm | ca. 11 kg | 280589 | 3600232805892 |
| 30 m Seil, f. tracpode | tracpode | 30 m | Stahl, verzinkt, Ø 5 mm | ca. 17 kg | 280599 | |
| 20 m Seil, f. davitrac | davitrac | 20 m | Stahl, verzinkt, Ø 5 mm | ca. 11 kg | 286949 | 3600232869498 |
| 30 m Seil, f. davitrac | davitrac | 30 m | Stahl, verzinkt, Ø 5 mm | ca. 17 kg | 286959 | 3600232869597 |
Lieferumfang
- Stahlseil (im Lieferumfang enthalten, bereits bestückt)
- Halterung zur Montage am jeweiligen System (tracpode oder davitrac)
Passende Artikel/Zubehör
Für einen vollständigen Systemaufbau wird die Winde mit einem passenden Anschlag- bzw. Zugangssystem kombiniert. Ergänzend kann – abhängig vom Einsatzkonzept – ein zusätzliches Auffang-/Rettungssystem sinnvoll sein.
- Tractel Dreibaum tracpode – mobiler temporärer Anschlagpunkt für Arbeiten in engen Räumen
- Tractel Davitsystem davitrac – modularer Davitarm für Abgänge über Umlenkrollen und Systemmontage
- Tractel HSG mit Rettungskurbel Blocfor – EN 360 Auffanggerät mit Rettungsfunktion nach EN 1496 (Systemeinsatz z. B. am tracpode)
Produktbild
Links
Variantenübersicht mit Seillängen und Systemzuordnung.
Mobiler Dreibaum als Basis für den Systemaufbau.
Modulares Davitsystem für Systemmontage und Seilführung.
Kombination aus Auffangen und Rettung im Systemeinsatz.
