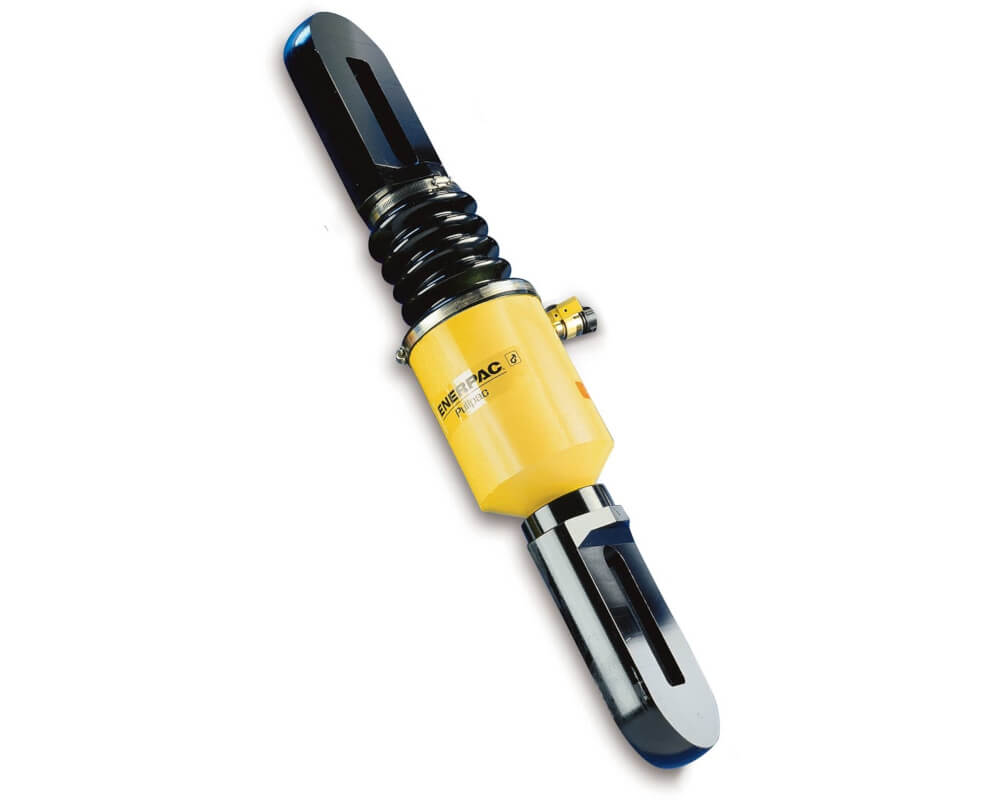

Enerpac Zugzylinder BRP

Die Zugzylinder der BRP-Serie von Enerpac sind einfachwirkende Hochdruck-Zugzylinder mit Federrückzug für schwere Spann- und Ziehanwendungen bei einem maximalen Betriebsdruck von 700 bar. Je nach Modell stellen sie Zugkräfte von 10, 30 oder 50 t (ca. 110, 325 bzw. 506 kN) bei Hüben von etwa 150 bis 154 mm zur Verfügung und decken damit ein breites Einsatzspektrum im Stahlbau, Schiffbau, Anlagen- und Brückenbau ab.

Alle BRP-Zylinder besitzen einen hartverchromten Plunger, eine Plunger-Ausfallsicherung gegen Überhub und eine integrierte Rückholfeder für den schnellen Rücklauf. Die aus hochfestem legiertem Stahl gefertigten Zylinder sind mit wechselbaren Zuglaschen (Links / Lugs) ausgestattet, wodurch sich die Kraft einfach in Ketten, Stangen oder andere Zugmittel einleiten lässt.

Eine Einbrennlackierung erhöht den Korrosionsschutz, während ein Plungerwischer das Eindringen von Schmutz reduziert und so die Lebensdauer des Zylinders verlängert. CR400-Kupplungsmuffe und Staubkappe sind serienmäßig montiert und ermöglichen die direkte Anbindung an Enerpac 700-bar-Hydrauliksysteme.

Eigenschaften und Einsatzbereiche

Die BRP-Zugzylinder werden überall dort eingesetzt, wo kontrollierte, hohe Zugkräfte erforderlich sind – etwa beim Spannen von Kabeln und Zugstangen, beim Zusammenziehen und Ausrichten von Schweißkonstruktionen, bei Fundament- und Rahmenrichtarbeiten oder in Prüf- und Zugversuchen.

• Einfachwirkende Bauart mit Federrückzug – der Arbeitszug erfolgt hydraulisch, der Rücklauf über eine kräftige integrierte Feder; eine zweite Druckleitung für den Rückhub ist nicht erforderlich.
• Zugkräfte 10 / 30 / 50 t (ca. 110 / 325 / 506 kN) bei Hüben von etwa 150 bis 154 mm, ideal für mittlere bis schwere Spann- und Zieharbeiten.
• Hochfester legierter Stahl für Gehäuse und Plunger sorgt für hohe Dauerfestigkeit unter rauen Industriebedingungen.
• Hartverchromter Plunger mit Plungerwischer reduziert Korrosion und Verschmutzung und erhöht die Standzeit der Dichtungen.
• Plunger-Ausfallsicherung (blow-out protection) schützt vor Überhub und erhöht die Betriebssicherheit.
• Auswechselbare Zuglaschen / Links erleichtern die Anpassung an unterschiedliche Anschluss- und Befestigungspunkte, z. B. an Ketten, Stangen oder Laschen.
• Einbrennlackierte Oberfläche für verbesserten Korrosionsschutz im Außen- und Baustelleneinsatz.
• Serienmäßig mit CR400-Kupplungsmuffe und Staubkappe ausgestattet, passend zu Enerpac-Pumpen, Schläuchen und Ventilen.

Vorteile der Zugzylinder BRP

• Hohe Zugkräfte bis 50 t bei vergleichsweise kompakter Bauform.
• Schneller Rückhub durch integrierte Feder – erhöht Taktzahlen und reduziert Zykluszeiten.
• Erhöhte Sicherheit dank Plunger-Ausfallsicherung gegen Überhub.
• Lange Lebensdauer durch hochfesten Stahl, hartverchromten Plunger und wirksamen Schmutzabstreifer.
• Flexible Anbindung über austauschbare Links für verschiedene Zug- und Spannkonfigurationen.
• Korrosionsschutz durch einbrennlackiertes Gehäuse – ideal für Baustelle und Außenbereich.
• Einfache Integration in bestehende 700-bar-Systeme mit standardisierter CR400-Hydraulikkupplung.

Technische Daten (Serienübersicht)

*Abmessungen und weitere Daten (z. B. Außendurchmesser, Bohrungsdurchmesser, Öffnungsmaß der Zuglasche, Gewinde, Eigengewicht) sind modellabhängig und den aktuellen Enerpac-Katalogen und Datenblättern zur BRP-Serie zu entnehmen.
