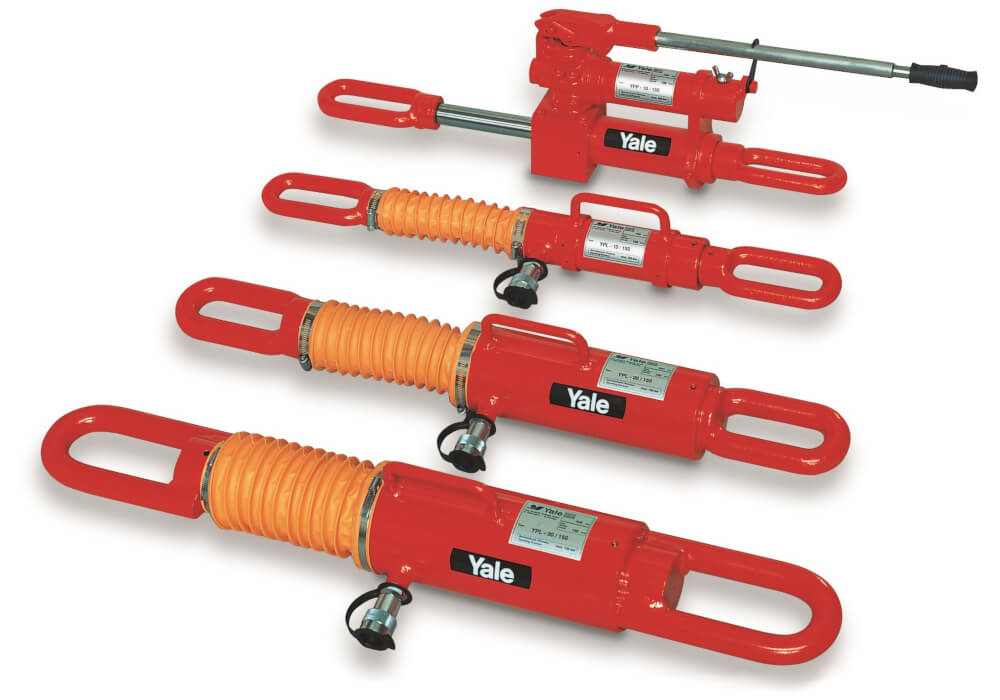

Yale Zug-Zylinder YP
Die Zug-Zylinder YP von Yale sind einfachwirkende Hydraulikzylinder mit Federrückzug, die Zugkräfte von 10 bis 51 t bei einem Betriebsdruck von 700 bar erzeugen. Sie besitzen geschmiedete Zugösen für hohe Belastbarkeit und eine hartverchromte Kolbenstange für präzise, verschleißarme Führung. Dank ihrer robusten Stahlkonstruktion eignen sich die Zylinder ideal für Spann-, Zieh- und Montagearbeiten im Stahl-, Brücken- und Maschinenbau.
- Hohe Zugkraft bis 51 t bei kompakter Bauform.
- Einfachwirkend mit Federrückzug für schnellen Rückhub ohne Zusatzleitungen.
- Robuste Konstruktion mit Chrom-Molybdänstahl und hartverchromter Kolbenstange.
- Geschmiedete Zugösen für sichere Kraftübertragung.
- Ideal für präzise Spann- und Zieharbeiten im industriellen Einsatz.
Die Zug-Zylinder YP von Yale sind einfachwirkende Hydraulikzylinder mit Federrückzug, die Zugkräfte von 10 bis 51 t bei einem Betriebsdruck von 700 bar erzeugen. Sie besitzen geschmiedete Zugösen für hohe Belastbarkeit und eine hartverchromte Kolbenstange für präzise, verschleißarme Führung. Dank ihrer robusten Stahlkonstruktion eignen sich die Zylinder ideal für Spann-, Zieh- und Montagearbeiten im Stahl-, Brücken- und Maschinenbau.
- Hohe Zugkraft bis 51 t bei kompakter Bauform.
- Einfachwirkend mit Federrückzug für schnellen Rückhub ohne Zusatzleitungen.
- Robuste Konstruktion mit Chrom-Molybdänstahl und hartverchromter Kolbenstange.
- Geschmiedete Zugösen für sichere Kraftübertragung.
- Ideal für präzise Spann- und Zieharbeiten im industriellen Einsatz.
Informationen: Zug-Zylinder YP
Die Zug-Zylinder YP von Yale sind einfachwirkende Hydraulik-Zylinder mit Federrückzug für hohe Zugkräfte im Bereich von etwa 10 bis 51 t und einem Betriebsdruck bis 700 bar. Im Ruhezustand sind die Kolbenstangen ausgefahren; bei Druckbeaufschlagung ziehen sich die geschmiedeten Zugösen zusammen, eine eingebaute Druckfeder fährt die Kolbenstange nach Druckentlastung wieder in die Ausgangsposition zurück. Damit eignen sich die YP-Zylinder ideal für Anwendungen, bei denen kontrollierte, millimetergenaue Zugbewegungen gefordert sind und die Betätigung über Hand- oder Motorpumpen erfolgt.
Eigenschaften und Einsatzbereiche
Die Yale Zug-Zylinder YP werden vor allem im Schiffbau, im schweren Behälterbau, im Stahl- und Brückenbau, in der Bautechnik sowie bei allgemeinen Reparatur-, Positionier- und Montagearbeiten eingesetzt, bei denen es auf höchste Zugkräfte und präzise Verstellung ankommt.
- Einfachwirkend mit Federrückzug – der Arbeitszug erfolgt hydraulisch, die Rückstellung übernimmt eine integrierte Feder.
- Hohe Zugkraft von 10 bis 51 t (ca. 100 bis 510 kN) bei kompakten Abmessungen.
- Hub 150 mm bei allen Ausführungen für ausreichend Verfahrweg in typischen Spann- und Ziehanwendungen.
- Gehäuse und Kolben aus massivem Chrom-Molybdänstahl, wärmebehandelt für hohe Festigkeit und Dauerhaltbarkeit.
- Hartverchromte Kolbenstange mit doppelter Bronzeführung für exakte Führung und geringen Verschleiß auch bei häufiger Betätigung.
- Vollbelastbarer Stoppring als Kolben-Endanschlag mit Schmutzabstreifer schützt den Innenraum des Zylinders.
- Geschmiedete Zugösen oben und unten für sichere Kraftübertragung und hohe Betriebssicherheit.
- In allen Lagen einsetzbar (außer bestimmten Sonderausführungen mit Handpumpe) für maximale Montagefreiheit.
- Ölanschlussgewinde 3/8 NPT inklusive Schnellkupplungsmuffe CFY-1 zur einfachen Anbindung an Yale-Hydraulikaggregate.
Vorteile der Zug-Zylinder YP
- Sehr hohe Zugkräfte bis 51 t bei kompakter Bauform – ideal für anspruchsvolle Spann- und Zieharbeiten.
- Präzise Steuerung der Bewegung durch Hand- oder Motorpumpen, millimetergenau dosierbar.
- Schneller Rückhub dank integrierter Rückholfeder – keine zusätzliche Hydraulikleitung für den Rückhub erforderlich.
- Lange Lebensdauer durch Chrom-Molybdänstahl, hartverchromte Kolbenstange, doppelte Bronzeführung und vollbelastbaren Stoppring.
- Hohe Betriebssicherheit über geschmiedete Zugösen und robuste Konstruktion für schwere industrielle Einsatzbedingungen.
- Einfache Systemintegration durch standardisierte 3/8 NPT-Anschlüsse und mitgelieferte Schnellkupplungsmuffe.
Technische Daten (Serienübersicht)
| Typ Zug-Zylinder YP | Zylinderklasse | Zugkraft | Hub | Bauhöhe eingefahren |
|---|---|---|---|---|
| L-10/150 | 10 t | 100 kN | 150 mm | 600 mm |
| PS-10/150 | 10 t | 100 kN | 150 mm | 600 mm |
| L-20/150 | 20 t | 200 kN | 150 mm | 645 mm |
| L-30/150 | 30 t | 300 kN | 150 mm | 725 mm |
| L-51/150 | 51 t | 510 kN | 150 mm | 805 mm |
Werte gemäß Herstellerunterlagen zu Yale Zug-Zylinder YP; Betriebsdruck max. 700 bar, alle Typen einfachwirkend mit Federrückzug.

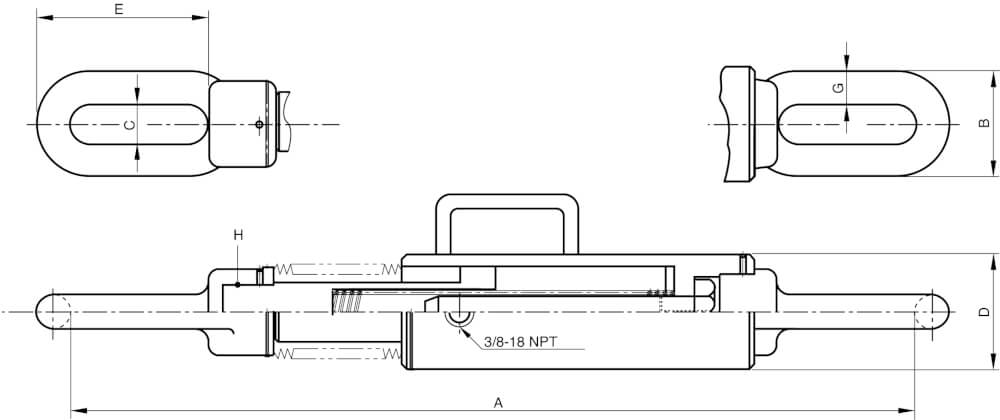

Abmessungen Zug-Zylinder YP
| Zug-Zylinder YP | Zylinderklasse (t) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | H (mm) |
|---|---|---|---|---|---|---|---|---|
