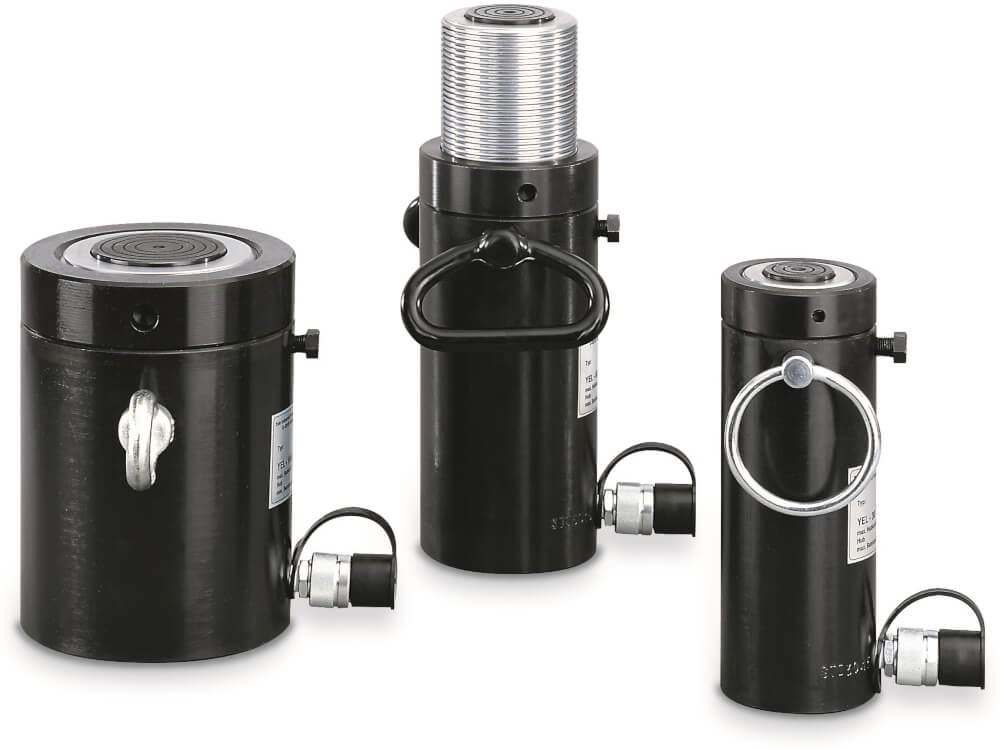

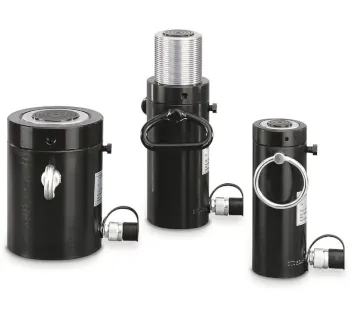

Yale Zyl. mit Sicherheitsmutter YELB

Die Hydraulikzylinder YELB von Yale sind einfachwirkende Zylinder mit Sicherheitsmutter für einen maximalen Betriebsdruck von 700 bar und Tragfähigkeiten von 30 bis 1085 t. Sie werden eingesetzt, wenn Lasten über einen längeren Zeitraum in angehobener und mechanisch gesicherter Position verbleiben sollen, etwa bei Arbeiten unter der Last oder beim langfristigen Abstützen von Konstruktionen.

Die Sicherheitsmutter (Stellring) übernimmt die Last formschlüssig und macht den Zylinder zu einem mechanischen Bock; der Systemdruck kann vollständig abgelassen und die Pumpe vom Zylinder getrennt werden. Ein hartverchromter Kolben mit Trapezgewinde, robuste Führungsbänder und eine Sicherheits-Abspritzbohrung als Hubbegrenzung erhöhen die Betriebssicherheit und schützen den Zylinder vor Überlast und Fehlbedienung.

Alle YELB-Zylinder verfügen über ein Ölanschlussgewinde 3/8 NPT mit Kupplungsmuffe CFY-1 als Schnellkupplung sowie Trageösen für das sichere Handling. Mit Hublängen von 50 bis 300 mm und abgestuften Baugrößen eignen sie sich für vielseitige Hebe- und Stützaufgaben im Bauwesen, Maschinen- und Stahlbau, Anlagen- und Brückenbau sowie im schweren Vorrichtungsbau.

Vorteile

• Sicherheitsmutter zur formschlüssigen Lastaufnahme – wirkt wie ein mechanischer Bock.
• Hydraulikdruck kann auf Null abgesenkt und die Pumpe abgekuppelt werden, ohne die Last abzulassen.
• Einfachwirkend ohne Federrückzug für ein robustes, druckentlastbares System mit Lastrücklauf.
• Tragkraftbereich 30 bis 1085 t mit Hublängen von 50 bis 300 mm für unterschiedlichste Anwendungen.
• Robuste Kolbenführung in speziellen Bändern für hohe Stabilität und lange Lebensdauer.
• Hartverchromter Kolben mit Trapezgewinde für verschleißarmen Betrieb der Sicherheitsmutter.
• Sicherheits-Abspritzbohrung als integrierte Hubbegrenzung zum Schutz vor Überhub.
• Auswechselbares, gehärtetes Druckstück zum Schutz der Kolbenstirnfläche.
• Ölanschlussgewinde 3/8 NPT inklusive Kupplungsmuffe CFY-1 als Schnellkupplung.
• Alle Zylinder mit Trageösen für einfaches Positionieren und Transportieren auf der Baustelle.

Typische Einsatzbereiche

• Bauwesen: Langfristiges Abstützen von Fundamentelementen, Stützen und Betonbauteilen.
• Schwerer Maschinen- und Stahlbau: Anheben, Aufbocken und Ausrichten von Großmaschinen und Stahlkonstruktionen.
• Anlagen- und Fördertechnik: Heben und Bewegen von Förderanlagen, Pressen oder Rahmenkonstruktionen.
• Brücken- und Schiffbau: Sicheres Unterstützen von Brückensegmenten, Schiffsmodule und Schwerkonstruktionen.
• Schwerer Vorrichtungsbau: Mechanische Sicherung von Lasten bei Montage-, Wartungs- und Prüfaufgaben.

Technische Kennwerte (Auszug aus der YELB-Baureihe)

Hinweis: Die Baureihe YELB umfasst weitere Modelle bis etwa 1085 t Tragkraft mit unterschiedlichen Hub- und Abmessungskombinationen; vollständige technische Details sind den originalen Yale-Datenblättern zu entnehmen.
