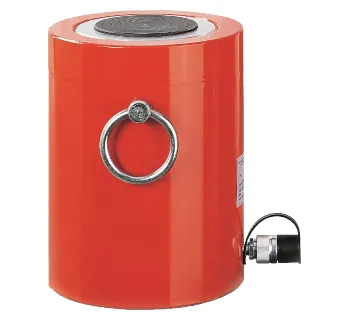

Yale Schwerlast-Zylinder YEGB

Die Schwerlast-Zylinder YEGB von Yale sind einfachwirkende Hydraulikzylinder ohne Federrückzug für einen maximalen Betriebsdruck von 700 bar und Tragkräfte von 140 bis 1100 t. Sie werden überall dort eingesetzt, wo schwerste Lasten angehoben, nivelliert oder gewogen werden müssen – etwa beim Heben und Bewegen von Großmaschinen, Brücken oder Förderanlagen.

Der Tauchkolben ist in speziellen Führungsbändern gelagert, die für einen stabilen Kolbenlauf auch bei hoher Belastung sorgen, während der hartverchromte Kolben Verschleiß und Korrosion reduziert. Eine integrierte Sicherheits-Abspritzbohrung dient als Hubbegrenzung und schützt den Zylinder zuverlässig vor Überhub, das auswechselbare, gehärtete Druckstück schont die Kolbenstirnfläche und kann bei Bedarf schnell ersetzt werden.

Alle YEGB-Schwerlastzylinder sind mit einem Ölanschlussgewinde 3/8 NPT inklusive Kupplungsmuffe CFY-1 als Schnellkupplung ausgestattet und verfügen über praktische Trageösen für den sicheren Transport. In Kombination mit optionalen Pendel-Druckstücken AYB können auch nichtparallele Auflageflächen ausgeglichen werden, wodurch Reibungen im Zylinder reduziert und die Lebensdauer erhöht werden.

Vorteile

• Einfachwirkender Schwerlast-Zylinder ohne Federrückzug für robuste, druckentlastbare Systeme.
• Hohe Tragkraft von 140 bis 1100 t für extreme Hebe- und Stützaufgaben.
• Maximaler Betriebsdruck 700 bar – kompatibel mit gängigen Industrie-Hydrauliksystemen.
• Tauchkolben in Führungsbändern für stabilen Kolbenlauf und hohe Querlast-Reserven.
• Hartverchromter Kolben für hohen Verschleiß- und Korrosionsschutz.
• Sicherheits-Abspritzbohrung als integrierte Hubbegrenzung zum Schutz vor Überhub.
• Auswechselbares, gehärtetes Druckstück schützt die Kolbenstirnfläche und lässt sich einfach tauschen.
• Ölanschlussgewinde 3/8 NPT mit CFY-1-Schnellkupplung für schnellen Anschluss.
• Alle Zylinder mit Trageösen für komfortables Handling und sichere Positionierung.
• Optionale Pendel-Druckstücke AYB zum Ausgleich schiefer Auflageflächen (Schwenkbereich bis ca. 5°).

Typische Einsatzbereiche

• Bauwesen: Anheben, Nivellieren und Abstützen von Gebäuden, Fundamenten und Betonbauteilen.
• Schwerer Maschinen- und Stahlbau: Heben, Ausrichten und Aufbocken von Großmaschinen und Stahlkonstruktionen.
• Anlagen-, Schiff- und Brückenbau: Positionierung und Lastabstützung von Brückensegmenten, Schiffsmodule und Trägern.
• Offshore-Bereich: Schwerlasthandling an Plattformen, Modulen und Unterkonstruktionen.
• Schwerer Vorrichtungsbau: Langfristiges Abstützen und Aufbocken von Schwerkonstruktionen und Prüfaufbauten.

Technische Kennwerte (Auszug aus der YEGB-Baureihe)

Hinweis: Weitere Modelle der Baureihe YEGB mit abweichenden Hublängen, Bauhöhen und Ölvolumina sowie passende Pendel-Druckstücke AYB sind in den offiziellen Yale-Datenblättern dokumentiert.
