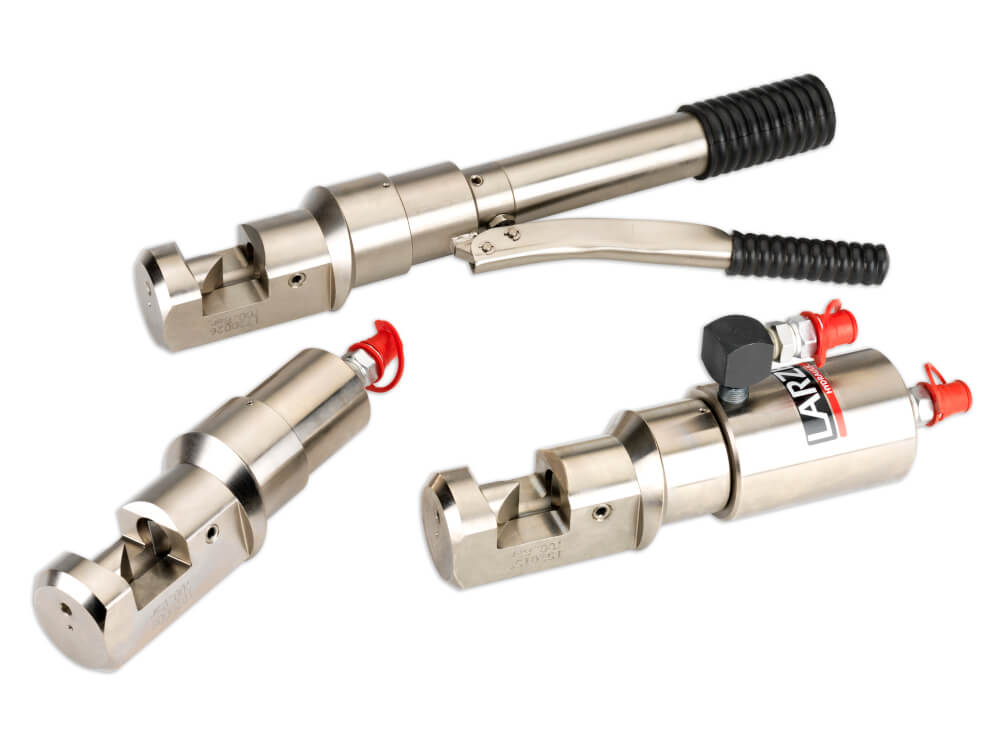

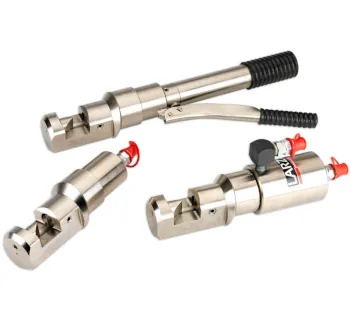

Larzep Kettenschneider CK

Der hydraulische Kettenschneider der Serie CK von Larzep ist für das kontrollierte Trennen von Ketten in Instandhaltung, Montage und Demontage ausgelegt und wird mit einem maximalen Betriebsdruck von 700 bar betrieben. Je nach Ausführung erfolgt der Antrieb über eine integrierte Handpumpe (CK0016) oder über eine externe Hydraulikpumpe (Hand-, Luft-, Elektro- oder Benzinpumpe).

Der Arbeitsbereich wird bei den TOMANRO-Produktdaten über den maximalen Material-Ø der Kette (für Güteklasse 8) definiert; zusätzlich sind die Geräte durch ihre jeweilige Schneidkraft und das Gewicht für mobile oder stationäre Einsätze abgestuft.

Einsatzbereiche

Typische Anwendungen sind das Trennen von Ketten bei Wartung und Reparatur in Industrie, Werkstatt und Service, z. B. an Kettenzügen/Anschlagmitteln (im Rahmen der zulässigen Kettenhärte), im Anlagenbau, in der Instandhaltung sowie bei Montage-/Demontagearbeiten.

Unterschiede der Varianten

• CK0016: integrierte Handpumpe (für autarke, mobile Einsätze).
• CK0116, CK0130, CK0216, CK0230, CK0250: Antrieb über externe Pumpe (Hand/Luft/Elektro/Benzin), 700 bar.
• Doppeltwirkend (schnelles Einfahren): CK0216, CK0230, CK0250.
• Tragegriff (laut Produktseiten): CK0130, CK0230, CK0250; CK0116 und CK0216 sind nicht mit Griff ausgestattet.
• Arbeitsbereich (Güteklasse 8): von 14 mm (CK0016/CK0116/CK0216) bis 40 mm (CK0250).

Technische Daten

Angaben zu Arbeitsbereich und Gewicht basieren auf den TOMANRO-Produktseiten (Kette: max. Material-Ø, Güteklasse 8).

Typ	Schneidkraft	Antrieb / Pumpe	Arbeitsbereich (max. Material-Ø Kette, GK 8)	Betriebsdruck	Ausführung	Gewicht	Artikel-Nr. (TOMANRO)
CK0016	13 t	Hand (integriert)	14 mm	700 bar	einfachwirkend	ca. 5.8 kg	LAR-CK0016
CK0116	13 t	Extern	14 mm	700 bar	einfachwirkend	ca. 4.8 kg	LAR-CK0116
CK0130	39 t	Extern	20 mm	700 bar	einfachwirkend, mit Tragegriff	ca. 16.8 kg	LAR-CK0130
CK0216	13 t	Extern	14 mm	700 bar	doppeltwirkend (schnelles Einfahren), ohne Tragegriff	ca. 8.4 kg	LAR-CK0216
CK0230	35 t	Extern	20 mm	700 bar	doppeltwirkend (schnelles Einfahren), mit Tragegriff	ca. 16 kg	LAR-CK0230
CK0250	114 t	Extern	40 mm	700 bar	doppeltwirkend (schnelles Einfahren), mit Tragegriff	ca. 68.0 kg	LAR-CK0250

Sicherheitsaspekte & Normen

Vor Inbetriebnahme sind die Sicherheitshinweise des Herstellers zu lesen und einzuhalten; das System ist ausschließlich innerhalb des zulässigen Betriebsdrucks von 700 bar zu betreiben.

• Nur Ketten innerhalb der angegebenen Höchstzulässigen Härte (Güteklasse 8 laut Produktseiten) und des angegebenen Arbeitsbereichs (Material-Ø) trennen.
• Vor dem Schneiden sicherstellen, dass die Kette nicht unter Zug steht und der Schnittbereich gegen Wegschlagen/Abfallen gesichert ist.
• Hydraulikverbindungen vor Druckaufbau prüfen, geeignete Schläuche und Kupplungen verwenden und das System vor Wartung/Wechsel der Schneiden drucklos machen.
• Persönliche Schutzausrüstung (z. B. Augen-/Gesichtsschutz, Handschutz) entsprechend der Gefährdungsbeurteilung einsetzen.

Eine explizite Normen-/Zertifikatsangabe zum Produkt wurde in den bereitgestellten Quellen nicht eindeutig ausgewiesen.

Passende Artikel/Zubehör

• Hydraulikkupplungen (z. B. AZ 3140) zur praxisgerechten, kuppelbaren Verbindung von Werkzeug und Schlauch.
• Hydraulikschläuche passend zum Larzep-Kupplungssystem (für sichere Verbindung Pumpe ↔ Schlauch ↔ Werkzeug).
• Druckluft-Hydraulikpumpe (z. B. Z12107) für Anwendungen ohne Elektroantrieb am Aggregat.
• Hydraulikaggregat (z. B. HBM) als stationäre/werkstattnahe Versorgung für Werkzeuge und Zylinder (700 bar).
• Batteriebetriebene Pumpe (HAB) als mobile Energiequelle für Schneid-/Crimpwerkzeuge (laut Flyer, 700 bar).
• Hydraulische Handpumpen (z. B. Larzep Handpumpen, 700 bar) für einfache, robuste Vor-Ort-Einsätze mit extern betriebenen CK-Modellen.
