| max. Seilzugkraft 1. Lage | 1000 kg |
| Nutzbare Seillänge 1. Lage | 15.8 m |
| Nutzbare Seillänge Oberste Lage | 56 m |
| Spannung | 230 V / 50 Hz |
| Seilgeschwindigkeit 1. Lage | 5.1 m/min |
| Seilgeschwindigkeit Oberste Lage | 6.5 m/min |
| Seildurchmesser | 8 mm |
| max. Seilzugkraft oberste Lage | 1000 daN |
| Motorleistung | 1.1 kW |
| Einschaltdauer | 60 % |
| Gewicht ca. | 89 kg |
| Artikel-Nr.: | YALE-N06500054 |
Die Elektroseilwinde RPE 10-6L 230V ist auf Leistung, Effizienz und Sicherheit konzipiert. Die Elektroseilwinde zieht in der ersten Lage eine maximale Last von 1000 kg. Mit jeder weiter Seillage verringert sich die Zugkraft.
Die kompakte, robuste Bauweise und der universelle Seilabgang ermöglicht den individuellen Einsatz in nahezu jeder Lage für das Heben und Ziehen von Lasten.
Für Hubanwendungen sind Endschalter zwingend erforderlich. Diese können bequem unter Zubehör mit der zugehörigen Schützsteuerung zugefügt werden.
Die Versorgungspannung von 230 V macht den Einsatz der Elektroseilwinde sehr flexibel. Die Winde kann an jeder Haushaltssteckdose angeschlossen werden.

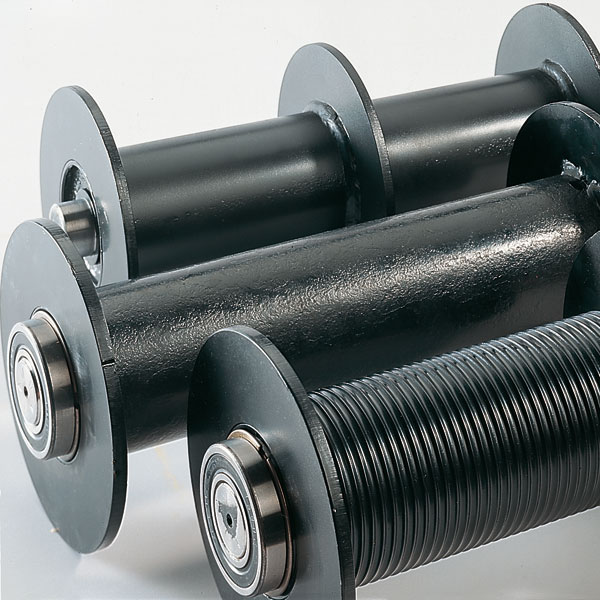

Die Baureihe L hat eine erhöhte Seilaufnahme. Die Seiltrommel ist bei dieser Elektroseilwinde länger. Die maximale Seilaufnahme ist 56 m. Die Seiltrommel ist in glatter Ausführung ausgestattet, kann aber auch unter Zubehör mit gerillter Seiltrommel ausgewählt werden. Die Seilbefestigung ist in der Trommel integriert und kann mehrlagig überwickelt werden ohne das Seil zu beschädigen.
Durch den innenliegenden Bremsmotor hat die Elektroseilwinde eine sehr kompakte Bauweise. Das Stirnradgetriebe mit Schrägverzahnung der 1. Stufe, sorgt für hohe Laufruhe. Durch Fettschmierung in allen Baulagen einsetzbar. Die nötige Sicherheit bietet die Federdruck-Scheibenbremse die im Motor integriert ist. Auch im Falle eines Stromausfalls sorgt diese für den sicheren Halt der Last.
Die Auslegung der Elektroseilwinde RPE 10-6 L 230V entspricht DIN 15020 - Triebwerksgruppe 1 Bm/M3, der DGUV Vorschrift 55 (Winden, Hub- und Zuggeräte) und selbstverständlich der EG-Maschinenrichtlinie.
Jede Seilwinde wird im Werk mit Überlast geprüft und mit einem Prüfzeugnis unter Angabe der Seriennummer und einer Betriebsanleitung mit integrierter EG-Herstellererklärung ausgeliefert.
Lieferung: ohne Seil!
| Elektroseilwinde RPE 1000 kg | ||
|---|---|---|
| A | 525 | mm |
| B | 485 | mm |
| C | 25 | mm |
| D<sub>TR</sub> | 108 | mm |
| Dmax | 148 | mm |
| DA | 180 | mm |
| E | 575 | mm |
| F | 395 | mm |
| G | 470 | mm |
| H | 505 | mm |
| I | 13 | mm |
| K | 340 | mm |
| L | 170 | mm |
| M | 10 | mm |
| N | 47.5 | mm |
| O | 375 | mm |
| P | 24 | mm |
| Q | 19 | mm |
| R | 170 | mm |
| S | 8 | mm |
