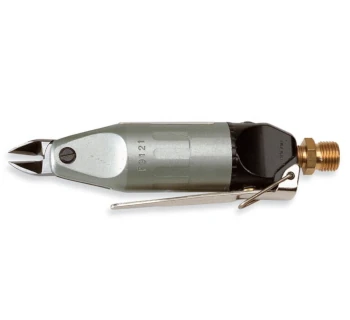

Red Rooster Kraftschneider

Die Red Rooster Kraftschneider der Baureihe RRI-8002 bis RRI-8032 sind kompakte Druckluft-Kraftzangen zum schnellen Schneiden und Pressen in der Massenproduktion. Durch austauschbare Messer lassen sich die Werkzeuge exakt an Materialart und Kontur anpassen und ermöglichen eine deutliche Produktionssteigerung bei wiederkehrenden Trenn- und Pressaufgaben.

Typische Einsatzgebiete liegen in der Automobilzulieferindustrie, der Elektronikfertigung, im Draht- und Seilbereich sowie überall dort, wo Drähte, Stifte, Kunststoffangüsse oder kleine Profile reproduzierbar und mit definierter Kraft getrennt oder verpresst werden müssen. Der empfohlene Betriebsdruck liegt bei 4–5 bar, die maximale Materialhärte bei FE370.

Einsatzbereiche der Red Rooster Kraftschneider

Kraftschneider werden überall dort eingesetzt, wo Drähte, Profile oder Kunststoffanspritzungen mit gleichbleibender Qualität und hohem Durchsatz getrennt oder verpresst werden müssen. Die Red Rooster Modelle eignen sich besonders für automatisierungsnahe und manuelle Serienprozesse.

• Draht- und Kabelbearbeitung: Kürzen von Kupfer- und Stahldrähten, Abschneiden von Litzenenden, Trennen von kleinen Stahlstiften oder Federstahldrähten im Härtebereich bis FE370.
• Kunststoff- und Spritzgusstechnik: Entfernen von Angüssen, Graten und kleinen Kunststoffstegen direkt an der Maschine oder im Nacharbeitsbereich.
• Montage- und Fügetechnik: Pressen von Kleinbauteilen oder Blechlaschen, Quetschen von Enden oder Sicherungselementen innerhalb der angegebenen Presskapazität.
• Automobilzuliefer- und Elektroindustrie: Wiederholgenaues Trennen von Kontaktstiften, Steckverbinderteilen oder Befestigungselementen in Vorrichtungen und Handarbeitsplätzen.
• Serienfertigung allgemein: Überall dort, wo manuelle Seitenschneider oder Zangen die geforderte Taktleistung und Reproduzierbarkeit nicht mehr wirtschaftlich erreichen.

Durch geeignete Messerauswahl lassen sich die Kraftschneider auf Schneiden, Bördeln, Quetschen oder Pressen spezialisieren, ohne das Grundwerkzeug wechseln zu müssen.

Varianten und technische Unterschiede

Die Red Rooster Kraftschneider bei TOMANRO umfassen sechs Modelle mit abgestuften Schneidkapazitäten, Presskapazitäten und Nutzhubkräften. Allen gemein ist der empfohlene Betriebsdruck von 5 bar, die Auslegung für Materialhärten bis FE370 sowie niedrige Vibrationswerte und Geräuschpegel.

Die kleineren Modelle RRI-8002 und RRI-8003 sind für feine bis mittlere Draht- und Kunststoffquerschnitte optimiert, während RRI-8004 bereits deutlich höhere Kraftreserven für stärkere Querschnitte bietet. RRI-8011 und RRI-8031 sind universelle Kraftschneider mit zusätzlicher Pressfunktion, und der RRI-8032 deckt besonders anspruchsvolle Anwendungen mit hoher Nutzkraft ab.

Häufige Fehler bei Auswahl und Anwendung

Um Messerstandzeit, Reproduzierbarkeit und Prozesssicherheit zu gewährleisten, sollten typische Fehler bei der Auslegung und im Betrieb der Red Rooster Kraftschneider vermieden werden.

• Überschreiten der Schnittkapazität: Das Schneiden von Drähten mit größerem Durchmesser oder höherer Härte als zulässig (max. FE370) führt zu vorzeitigem Messerausbruch oder beschädigten Führungen.
• Falsche Stelle der Schneidkante: Laut Hersteller soll nur im mittleren Bereich der Schneidkante geschnitten werden; Schnitte im hinteren Bereich können zu Messerschäden und ungleichmäßigen Kräften führen.
• Unpassender Betriebsdruck: Ein Druck deutlich über 5 bar erhöht den mechanischen Verschleiß, zu niedriger Druck reduziert die Schneidkraft und kann zu unvollständigen Schnitten führen.
• Unzureichende Luftversorgung: Zu kleine Druckluftschläuche oder stark drosselnde Kupplungen mindern den Luftvolumenstrom, was die Hubgeschwindigkeit und damit die Produktivität reduziert.
• Fehlende Schmierung: Betrieb ohne Druckluftöl bzw. ohne Wartungseinheit mit Öler führt zu erhöhtem Verschleiß von Kolben, Ventil und Dichtungen.
• Falsche Messerausführung: Der Einsatz von ungeeigneten oder stumpfen Messergeometrien (z.B. für andere Materialformen) kann Grate, Quetschungen oder aufgebogene Werkstücke verursachen.
• Unterschätzte Ergonomie: Dauerhafte Einhandbetätigung ohne abgestimmte Handauflage oder Federaufhängung kann zu Ermüdung führen, insbesondere bei den kräftigeren Modellen.

Sicherheitsaspekte und Normen

Red Rooster Kraftschneider sind handgehaltene, nicht elektrisch betriebene Schneidwerkzeuge mit hin- und hergehender Bewegung und fallen damit in den Geltungsbereich der EN ISO 11148-11 (Handgehaltene nicht-elektrische Maschinen – Sicherheitsanforderungen – Nibbler und Scheren). Diese Norm konkretisiert die Anforderungen der Maschinenrichtlinie 2006/42/EG für diese Werkzeuggruppe.

• Persönliche Schutzausrüstung: Es sind mindestens Schutzbrille, Gehörschutz (aufgrund der typischen Geräuschpegel zwischen 71 und 78 dB(A)), sowie geeignete Schutzhandschuhe gegen scharfe Kanten zu tragen.
• Gefahr durch fliegende Abschnitte: Abgeschnittene Drahtstücke können unkontrolliert wegspringen; Arbeitsbereich ist zu sichern, ggf. mit Prallschutz oder Auffangbehältern.
• Quetsch- und Schneidgefahr: Finger und Kleidung dürfen nicht in den Bereich der Schneidbacken gelangen; Werkzeug nur am vorgesehenen Griff bzw. Gehäuse halten.
• Sichere Druckluftversorgung: Schläuche spannungsfrei verlegen, gegen unbeabsichtigtes Lösen sichern und bei Wartung stets Druck ablassen. Whip-Checks sind bei längeren Schläuchen empfehlenswert.
• Keine Schnitte an stromführenden Leitern: Kraftschneider sind nicht isoliert. Es dürfen nur spannungsfreie Leiter oder Bauteile getrennt werden.
• Bestimmungsgemäße Verwendung: Die Werkzeuge sind ausschließlich zum Schneiden oder Pressen innerhalb der freigegebenen Material- und Kraftgrenzen bestimmt; eine Verwendung als Hebel- oder Schlagwerkzeug ist unzulässig.

Vor Einsatz sind stets die Betriebsanleitung und die Sicherheitsdaten des Herstellers zu beachten; nur unterwiesenes Personal sollte Kraftschneider bedienen.

Passende Zubehör- und Ergänzungsartikel

Für die wirtschaftliche Nutzung der Red Rooster Kraftschneider ist passendes Originalzubehör sowie eine abgestimmte Druckluftversorgung entscheidend. Viele Komponenten können ebenfalls aus dem Red Rooster Programm oder dem Druckluftzubehörsortiment von TOMANRO bezogen werden.

• Messer-Sätze in unterschiedlichen Geometrien (z.B. für rundes Material, bündiges Abschneiden oder Pressaufgaben) – ideal zur Anpassung des Grundwerkzeugs an wechselnde Produkte.
• Ersatzmesser für häufig eingesetzte Modelle wie RRI-8003, RRI-8004, RRI-8011 oder RRI-8032, um Stillstandzeiten bei Verschleiß zu minimieren.
• Druckluftaufbereitung (Filter, Regler, Öler), die saubere, trockene und geölte Luft bereitstellt und so Lebensdauer und Funktionssicherheit der Kraftschneider deutlich erhöht.
• Druckluftschläuche und hochwertige Schnellkupplungen mit ausreichend großem Innendurchmesser für die geforderten Volumenströme.
• Weitere Red Rooster Druckluftwerkzeuge wie Meißelhammer, Nadelentroster oder Teleskopschaber, um eine durchgängige, markenhomogene Ausstattung für Montage und Fertigung aufzubauen.

Durch die Kombination aus Kraftschneider, passenden Messerpaketen, zuverlässiger Druckluftaufbereitung und ergänzenden Red Rooster Werkzeugen lassen sich Schneid- und Pressprozesse deutlich beschleunigen und ergonomisch optimieren.
