max. Seilzugkraft 1. Lage | 250 kg |
Nutzbare Seillänge 1. Lage | 16.8 m |
Nutzbare Seillänge Oberste Lage | 80 m |
Spannung | 400 V / 50 Hz |
Seilgeschwindigkeit 1. Lage | 10.2 m/min |
Seilgeschwindigkeit Oberste Lage | 13.2 m/min |
Seildurchmesser | 4 mm |
max. Seilzugkraft oberste Lage | 250 daN |
Motorleistung | 0.55 kW |
Einschaltdauer | 40 % |
Gewicht ca. | 40 kg |
Artikel-Nr.: | YALE-N06500014 |
Bild | Typ | max. Seilzugkraft 1. Lage | Nutzbare Seillänge 1. Lage | Nutzbare Seillänge Oberste Lage | Spannung | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
---|

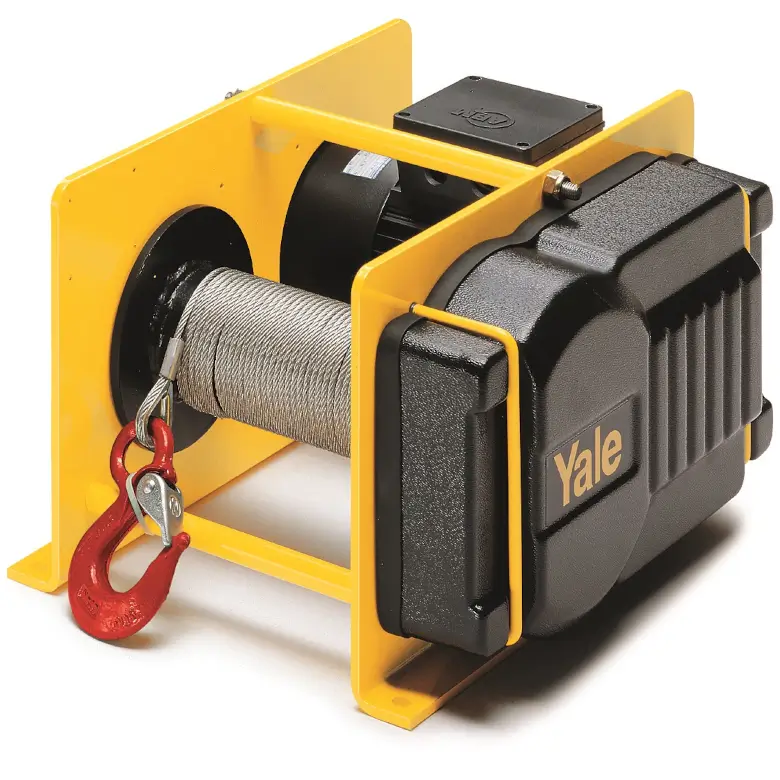

Die Elektroseilwinde RPE 2-13 400 V hat einen leistungsstarken Motor mit der die Last mühelos gezogen oder gehoben werden kann.

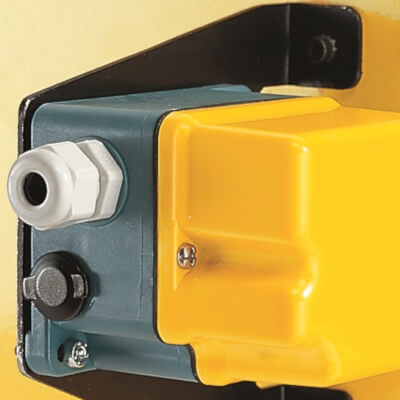

Für Hubanwendungen sind Endschalter zwingend erforderlich. Diese können bequem unter Zubehör mit der zugehörigen Schützsteuerung zugefügt werden.

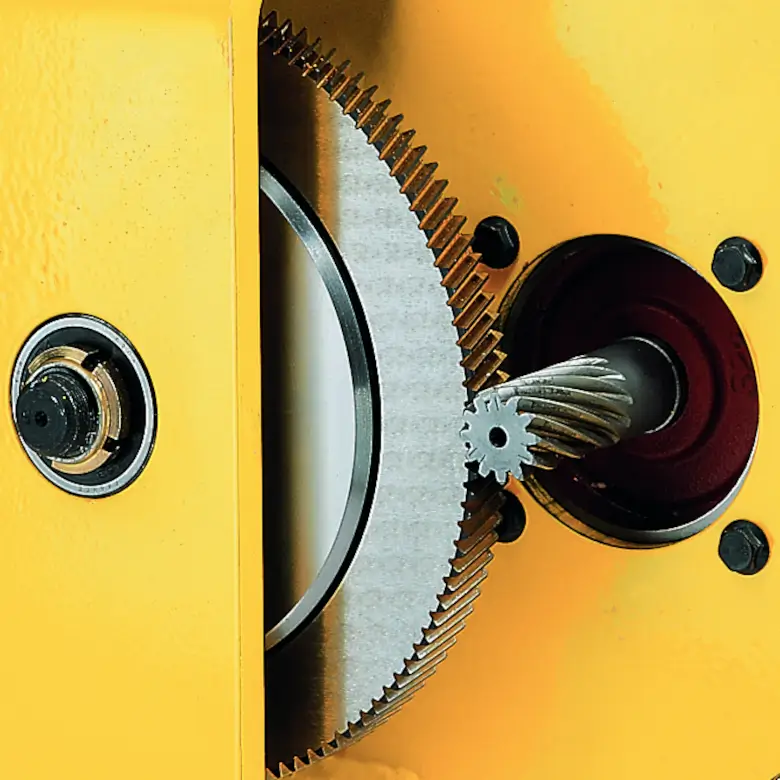

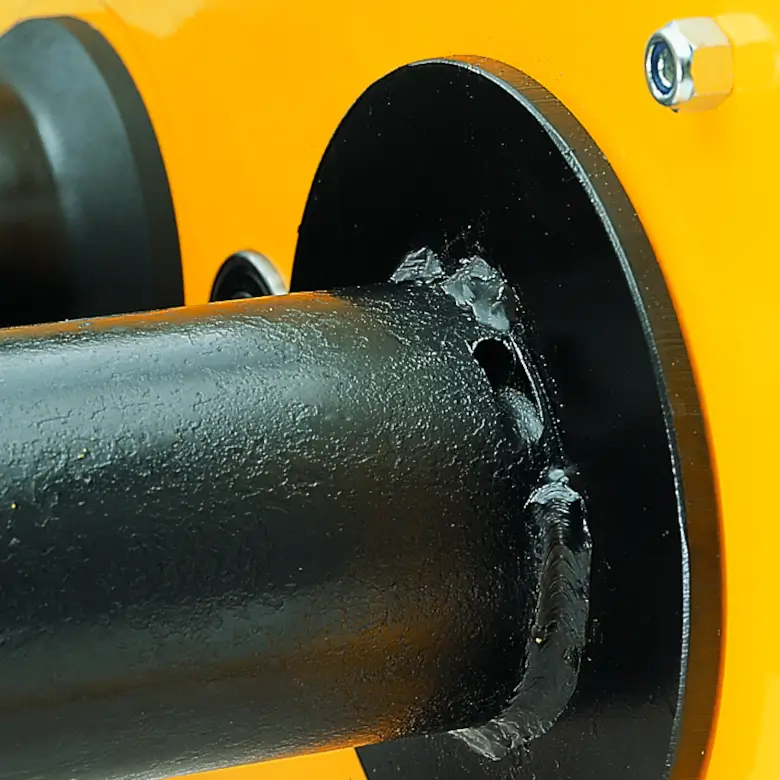

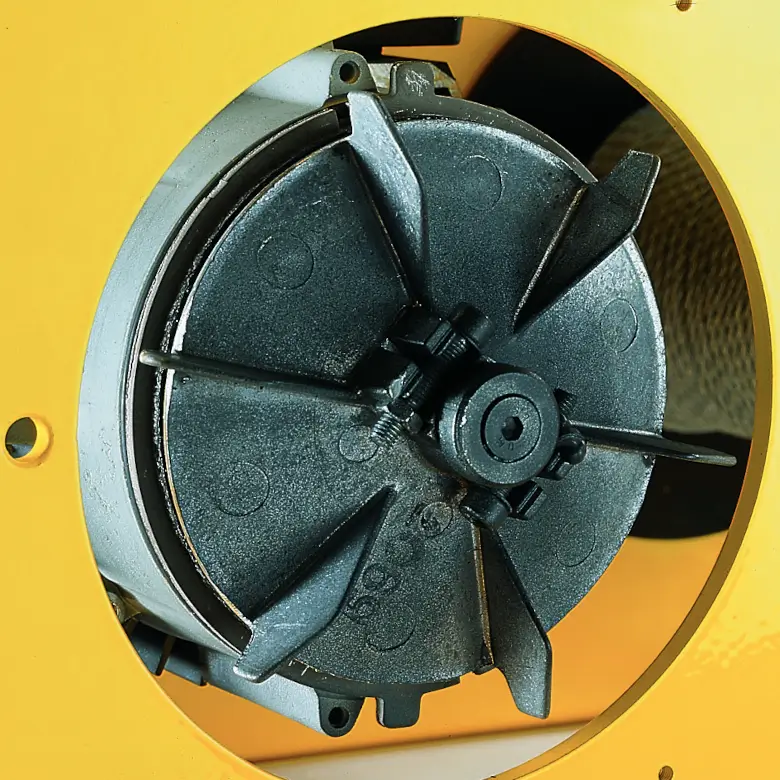

Durch den innenliegenden Bremsmotor hat die Elektroseilwinde eine sehr kompakte Bauweise. Das Stirnradgetriebe mit Schrägverzahnung der 1. Stufe, sorgt für hohe Laufruhe. Durch Fettschmierung in allen Baulagen einsetzbar. Die nötige Sicherheit bietet die Federdruck-Scheibenbremse die im Motor integriert ist. Auch im Falle eines Stromausfalls sorgt diese für den sicheren Halt der Last. Die Seiltrommel ist in glatter Ausführung ausgestattet, kann aber auch unter Zubehör mit gerillter Seiltrommel ausgewählt werden. Die Seilbefestigung ist in der Trommel integriert und kann mehrlagig überwickelt werden ohne das Seil zu beschädigen.
Die Auslegung der Elektroseilwinde RPE 2-13 400V entspricht DIN 15020 - Triebwerksgruppe 1 Bm/M3, der DGUV Vorschrift 55 (Winden, Hub- und Zuggeräte) und selbstverständlich der EG-Maschinenrichtlinie.
Jede Seilwinde wird im Werk mit Überlast geprüft und mit einem Prüfzeugnis unter Angabe der Seriennummer und einer Betriebsanleitung mit integrierter EG-Herstellererklärung ausgeliefert.
Lieferung: ohne Seil!

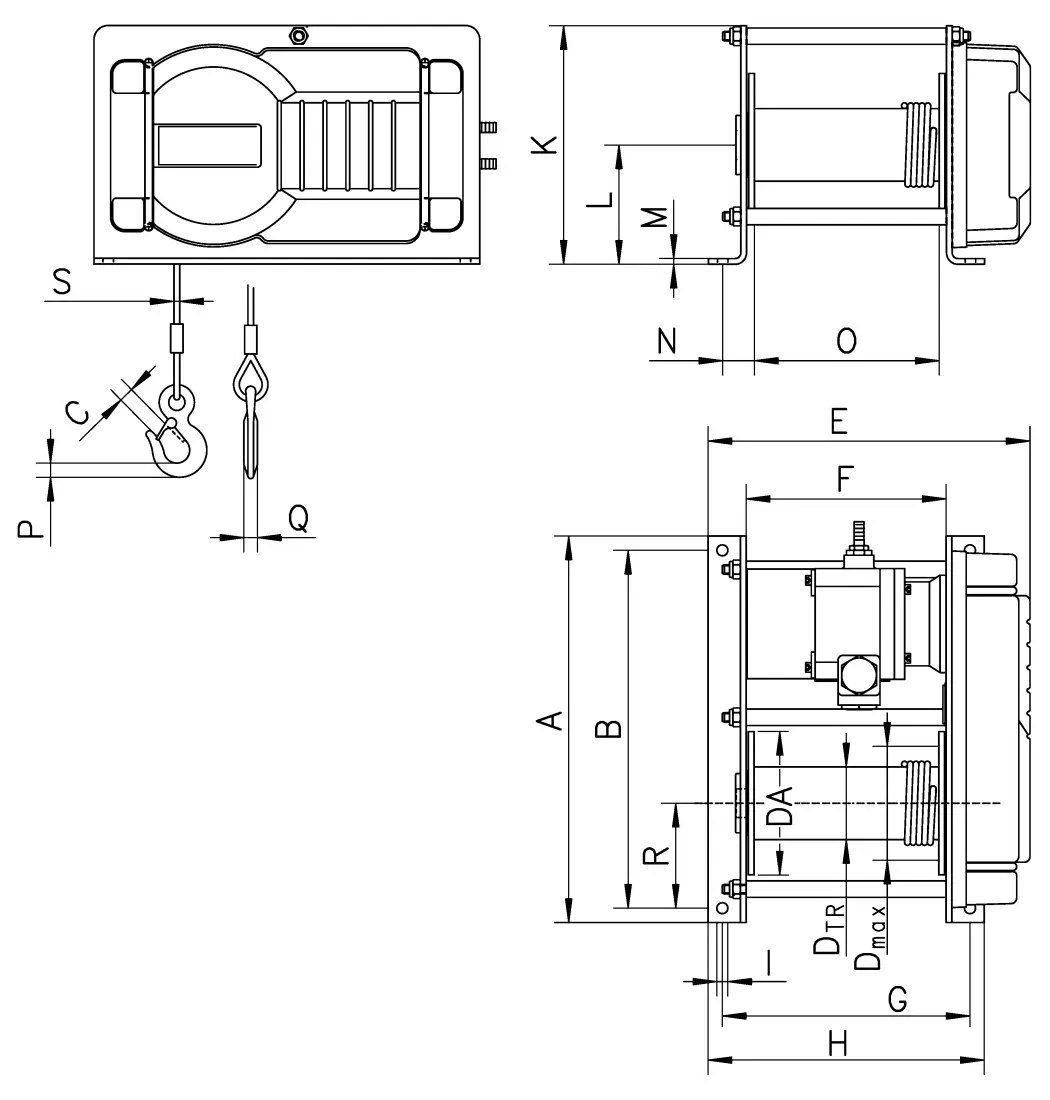

Elektroseilwinde RPE 250 kg
A | 405 | mm |
B | 375 | mm |
C | 18 | mm |
DTR | 76 | mm |
Dmax | 104 | mm |
DA | 150 | mm |
E | 428 | mm |
F | 300 | mm |
G | 350 | mm |
H | 380 | mm |
I | 11 | mm |
K | 250 | mm |
L | 125 | mm |
M | 6 | mm |
N | 33 | mm |
O | 284 | mm |
P | 19 | mm |
Q | 13 | mm |
R | 125 | mm |
S | 6 | mm |
