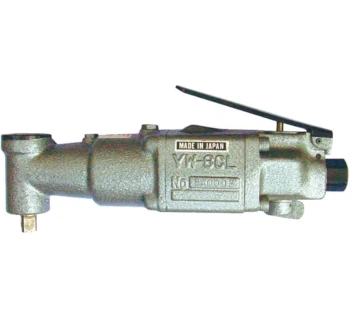

Yokota Winkelschlagschrauber YW

Der Winkelschlagschrauber YW von Yokota – in der Praxis meist als Modell YW-6CL eingesetzt – ist ein kompakter 3/8 Zoll Druckluft-Winkelschlagschrauber, der speziell für die industrielle Montage und De-/Montagearbeiten auf engem Raum entwickelt wurde. Mit einem maximalen Drehmoment von rund 145 N·m, einer Leerlaufdrehzahl von 6500 min⁻¹ und einem Einhammer-Schlagwerk in Ölbadschmierung bietet das Werkzeug hohe Leistungsdichte bei gleichzeitig ruhigem Lauf und reduzierter Geräuschentwicklung. Die ergonomische Winkelbauform, das geringe Gewicht von etwa 1.6 kg, der schallgedämpfte Luftauslass und das ausgewogene Handling machen den YW-Winkelschlagschrauber zu einer hochklassigen Maschine, auf die sich die Produktion im Mehrschichtbetrieb verlassen kann.

Einsatzbereich und Aufbau

Der Yokota YW-Winkelschlagschrauber ist für präzise Schraubarbeiten an Montagelinien, in der Serienfertigung sowie für Wartungs- und Reparaturarbeiten konzipiert, bei denen Drehmoment und Zugänglichkeit wichtiger sind als extreme Spitzenkräfte. Typische Anwendungen sind Schraubverbindungen bis M6 an Baugruppen, Gehäusen, Maschinen und Fahrzeugkomponenten, insbesondere in konfinierten Räumen wie Rahmenausschnitten oder Aggregaten.

• Winkelbauform mit kompaktem Kopf für Arbeiten in beengten Bereichen.
• 3/8 Zoll Vierkantantrieb (9.5 mm) für gängige Stecknuss-Systeme.
• Einhammer-Schlagwerk (1-Hammer) mit Ölbadschmierung für ruhigen Lauf und geringe Verschleißrate.
• Ergonomisch geformtes Gehäuse, gut ausbalanciert für ermüdungsarmes Arbeiten in der Schicht.
• Schallgedämpfter Luftauslass nach hinten zur Reduzierung von Lärm und Ölnebel im Arbeitsbereich.
• Industrieausführung mit robusten Komponenten und Eignung für Dauerbetrieb in der Fertigung.

Funktionen und Vorteile

• Hohe Leistungsdichte – ca. 145 N·m Drehmoment bei nur 1.6 kg Werkzeuggewicht.
• Ideal für engen Bauraum dank Kopfmaß von nur etwa 50 mm, Side-to-Center-Maß 14 mm und Gesamtlänge 215 mm.
• Konstante Drehmomentabgabe mit empfohlenem Anziehdrehmomentbereich von ca. 8 – 20 N·m bei 0.6 MPa (Referenzwert für M6).
• Hohe Produktivität durch Leerlaufdrehzahl von 6500 min⁻¹ für schnelle Schraubzyklen.
• Gute Ergonomie dank ausgewogener Massenverteilung und ergonomischer Griffgestaltung.
• Reduzierte Lärmbelastung mit Schalldruckpegel von etwa 93 dB(A) und Schallleistung von rund 104 dB(A).
• Definierte Sicherheit durch geprüfte Vibrationswerte (ca. 10.4 m/s², K ≈ 1.0 m/s²) gemäß EN ISO 28927-2.
• Wirtschaftlicher Luftverbrauch von ca. 4.2 L/s (≈ 250 L/min) bei Nenndruck – geeignet für übliche Industrie-Druckluftnetze.

Technische Daten – Yokota Winkelschlagschrauber YW-6CL

Die nachfolgenden Daten beziehen sich auf das Modell YW-6CL als typischen Winkelschlagschrauber YW. Alle Werte gelten für einen Betriebsdruck von ca. 0.63 MPa (≈ 6.3 bar) und können je nach Schraubfall, Luftversorgung und Schlauchdimension leicht variieren.

Hinweis: Das tatsächliche Anziehdrehmoment hängt von Schraubfall, Luftdruck, Schlauchdimension und eingesetztem Zubehör ab und ist mit einem kalibrierten Drehmomentschlüssel zu prüfen und gegebenenfalls nachzustellen.
