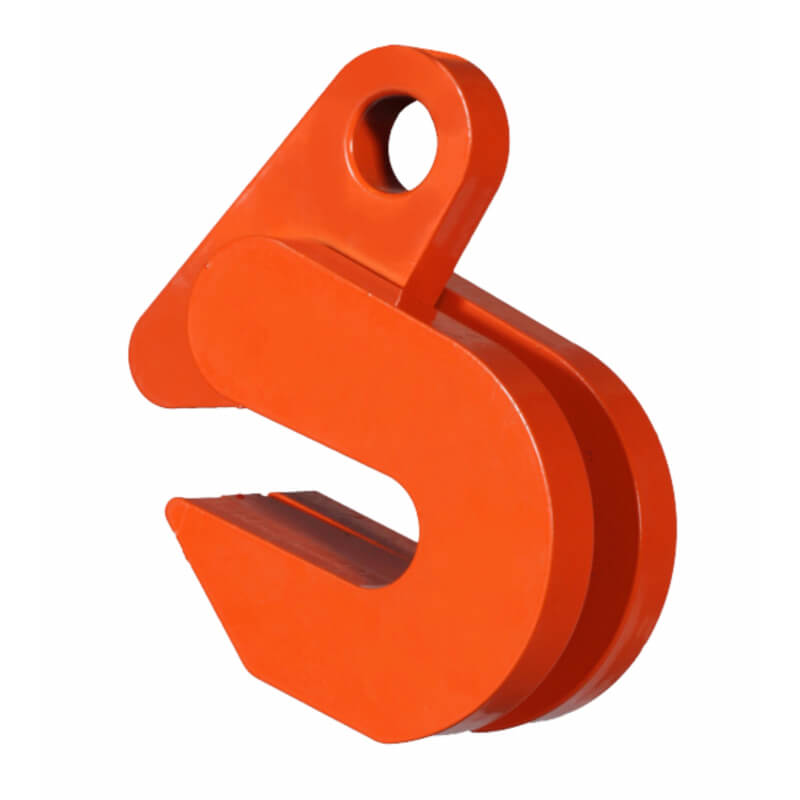

REMA Trapezblechklemme CDK
Die REMA Trapezblechklemme CDK ist für den horizontalen Transport von Trapezblechen und Spundwänden ausgelegt und darf ausschließlich paarweise eingesetzt werden (3000 kg pro Paar). Sie arbeitet mit einem Greifbereich von 0 - 20 mm und hat ein Gewicht von ca. 7.6 kg/Paar. Zur eindeutigen Identifikation sind Artikel-Nr. RE3313023 und EAN 8717365093562 hinterlegt.
- Sicherer Lastabtrag durch verpflichtenden paarweisen Einsatz.
- Definierter Greifbereich 0 - 20 mm für reproduzierbares Ansetzen.
- Kompakte Bauform mit klaren Grundmaßen für einfache Einsatzplanung.
- Planungssicher dank eindeutiger Daten zu Gewicht, Artikel-Nr. und EAN.
max. Greifweite
min. Greifweite
Kategorie
Artikel-Nr.:
Die REMA Trapezblechklemme CDK ist für den horizontalen Transport von Trapezblechen und Spundwänden ausgelegt und darf ausschließlich paarweise eingesetzt werden (3000 kg pro Paar). Sie arbeitet mit einem Greifbereich von 0 - 20 mm und hat ein Gewicht von ca. 7.6 kg/Paar. Zur eindeutigen Identifikation sind Artikel-Nr. RE3313023 und EAN 8717365093562 hinterlegt.
- Sicherer Lastabtrag durch verpflichtenden paarweisen Einsatz.
- Definierter Greifbereich 0 - 20 mm für reproduzierbares Ansetzen.
- Kompakte Bauform mit klaren Grundmaßen für einfache Einsatzplanung.
- Planungssicher dank eindeutiger Daten zu Gewicht, Artikel-Nr. und EAN.
Informationen: Trapezblechklemme CDK
Die REMA Trapezblechklemme CDK ist speziell für das sichere Heben und den horizontalen Transport von Trapezblechen und Spundwänden entwickelt. Der Einsatz ist nur paarweise zugelassen, damit die Last stabil geführt wird und sich beim Heben nicht verkantet. Die Ausführung CDK 3.0 wird als Komplettsatz (Paar) eingesetzt und ist für den professionellen Einsatz nach einschlägigen Normen ausgelegt.
Einsatzbereiche
- Trapezbleche sicher aufnehmen, anheben und in Position bringen (z. B. Dach-/Wandprofile).
- Spundwände bewegen und umsetzen, wenn ein definierter Greifbereich benötigt wird.
- Geeignet für wiederkehrende Hebevorgänge in Montage, Lager und Baustellenlogistik.
Bedienung und Sicherheit
Die CDK wird paarweise angeschlagen und so positioniert, dass beide Klemmen im zulässigen Greifbereich sicher anliegen. Für einen zuverlässigen Kraftschluss sollten die Kontaktflächen am Blech frei von grobem Schmutz, Eis oder starkem Ölfilm sein. Der Lieferumfang ist ohne Befestigungselemente (z. B. Schäkel oder Kettenverbinder) ausgeführt, diese werden passend zur Anschlagsituation separat gewählt.
- Nur innerhalb des Greifbereichs arbeiten und den Sitz beider Klemmen vor dem Hub kontrollieren.
- Ruckfrei anheben und Schrägzug vermeiden, um unerwünschte Querkräfte zu reduzieren.
- Vor jedem Einsatz Sichtprüfung (Verformung, Risse, Beschädigungen); regelmäßige Prüfungen gemäß betrieblicher Vorgaben.
- Auslegung und Betrieb orientieren sich an EN12100-1/2 und EN13155 (Herstellerangaben), zusätzlich werden AS4991 und ASME-B30.20 genannt.
Technische Daten
| Merkmal | Wert |
|---|---|
| Produkt | Trapezblechklemme CDK 3.0 (Paar) |
| Zulässiger Einsatz | Nur paarweise (Satz / Paar) |
| Tragfähigkeit (WLL) | 3000 kg (pro Paar) |
| Greifbereich | 0 - 20 mm |
| Gewicht | ca. 7.6 kg (Paar) |
| Artikel-Nr. | RE3313023 |
| EAN / GTIN | 8717365093562 |
Passende Artikel für die Verwendung
Für den Einsatz der REMA CDK werden geeignete Anschlagmittel benötigt, weil der Satz ohne Verbindungselemente geliefert wird. In der Praxis werden häufig Schäkel (zur flexiblen Verbindung am Klemmenauge) sowie ein passendes Kettengehänge eingesetzt, um beide Klemmen sauber und symmetrisch zu führen. Für REMA-konforme Systemlösungen bieten sich z. B. REMA Kettengehänge (Güteklasse 10) und passende Verbindungskomponenten an, abgestimmt auf Tragfähigkeit und Anschlagwinkel.
- Schäkel als Verbindungselement zwischen Klemme und Gehänge
- 2-strängiges Kettengehänge zur paarweisen Führung der Klemmen
- Verbindungsglieder / Kettenverbinder zur Anpassung der Konfiguration
- Optional: Rundschlingenhaken für textile Anschlagmittel (wenn ein textiler Anschlag vorgesehen ist)
Typenseite bei TOMANRO
Produktseite bei TOMANRO
Katalogseite bei TOMANRO
Passende REMA Artikel bei TOMANRO

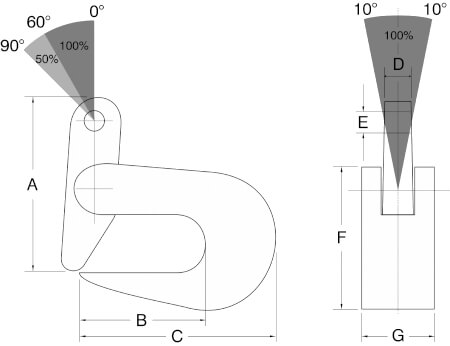

Abmessungen Trapezblechklemme CDK
| Trapezblechklemme CDK | Tragfähigkeit (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
|---|---|---|---|---|---|---|---|---|
