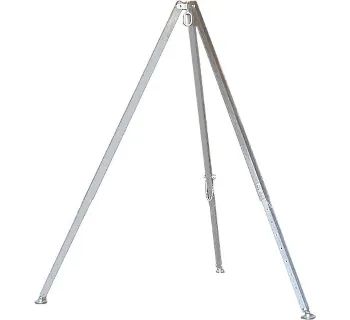

Der Wimag Alu-Dreibaum D (Typ 140) ist ein mobiler Aluminium-Dreibaum mit teleskopierbaren Beinen als flexibler Anschlagpunkt zum Heben von Lasten, wenn keine festen Krananschlagpunkte vorhanden sind. Je nach Ausführung stehen unterschiedliche Tragfähigkeiten und Arbeitsbereiche zur Verfügung, wobei auch eine Variante mit EN 795-Kennzeichnung als Anschlagpunkt für Personen zur Verfügung steht.
Der Wimag Alu-Dreibaum D (Typ 140) ist ein mobiler Aluminium-Dreibaum mit teleskopierbaren Beinen als flexibler Anschlagpunkt zum Heben von Lasten, wenn keine festen Krananschlagpunkte vorhanden sind. Je nach Ausführung stehen unterschiedliche Tragfähigkeiten und Arbeitsbereiche zur Verfügung, wobei auch eine Variante mit EN 795-Kennzeichnung als Anschlagpunkt für Personen zur Verfügung steht.
Der Wimag Alu-Dreibaum D (Typ 140) ist ein mobiler Anschlagpunkt zum Heben von Lasten, wenn keine feste Kranbahn oder Deckenanschlagpunkte verfügbar sind. Über die Aufhängeöse bzw. den drehbaren Aufhängering lassen sich z. B. Flaschenzüge, elektrische Seilwinden oder Durchlaufwinden sicher einhängen, um Material vertikal zu bewegen.
Die teleskopierbaren Beine ermöglichen eine flexible Einstellung der Arbeitshöhe und ein kompaktes Packmaß für Transport und Lagerung. Der Aufbau erfolgt über eine Steckbolzenverbindung an den Beinen und ist dadurch praxisnah schnell und werkzeugarm realisierbar.
Typische Anwendungen sind ortsveränderliche Baustellen und Einsätze an unzugänglichen Stellen, an denen kurzfristig ein stabiler Hebepunkt benötigt wird. In der Praxis wird der Dreibaum u. a. für Schachtarbeiten und Arbeiten an Abwasserkanälen, in Industrie- und Wartungsbereichen sowie im Straßenbau und Landschaftsbau eingesetzt.
Die Baureihe umfasst mehrere Ausführungen mit unterschiedlicher Tragfähigkeit, Arbeitshöhe und Gewicht. Größere Modelle bieten mehr lichte Höhe und größere Spreizweiten, sind dafür jedoch schwerer.
| Variante | Artikel-Nr. | Tragfähigkeit | Arbeitsbereich: lichte Höhe min. | Arbeitsbereich: lichte Höhe max. | Stützenlänge min./max. | Spreizweite min./max. | Gewicht |
|---|---|---|---|---|---|---|---|
| D 250 | WI140001 | 250 kg | 940 mm | 1580 mm | 1180 / 1880 mm | 950 / 1500 mm | ca. 10 kg |
| D 500 | WI140003 | 500 kg | 1150 mm | 2050 mm | 1500 / 2500 mm | 1200 / 1950 mm | ca. 17 kg |
| D 503 | WI140009 | 500 kg | 1450 mm | 2630 mm | 1760 / 3000 mm | 1430 / 2390 mm | ca. 20 kg |
| D 1000 | WI140008 | 1000 kg | 1780 mm | 2540 mm | 1780 / 3000 mm | 1650 / 2350 mm | ca. 27 kg |
| D 1004 | WI140014 | 1000 kg | 1860 mm | 3440 mm | 2250 / 4000 mm | 1790 / 3070 mm | ca. 36 kg |
Zusätzlich sind Ausführungen wie D-250 fahrbar sowie Varianten mit EN 795-Kennzeichnung aufgeführt. Diese Angaben stammen aus dem Herstellerdatenblatt.
| Ausführung | Bezeichnung | Tragfähigkeit | Stützenlänge L min./max. | Lichte Höhe H min./max. | Spreizweite B min./max. | Gewicht | Hinweis |
|---|---|---|---|---|---|---|---|
| 140 009F | D-250 fahrbar | 250 kg | 1.85 / 3.10 m | 1.46 / 2.57 m | 1.40 / 2.40 m | 36 kg | Fahrbare Ausführung laut Datenblatt. |
| 140 033 | D-500 / EN795 | 500 kg | 1.50 / 2.50 m | 1.15 / 2.05 m | 1.20 / 1.95 m | 17 kg | EN 795 im Datenblatt ausgewiesen. |
Werte gelten bei max. Spreizung (25°).
Für sichere Hebevorgänge ist entscheidend, dass der Dreibaum auf einem tragfähigen Untergrund steht, die Beine korrekt verriegelt sind und die Tragfähigkeit der jeweiligen Variante nicht überschritten wird. Vor jedem Einsatz sollten Steckbolzenverbindungen, Beinverstellungen und die Aufhängung visuell geprüft werden.
Die Standfüße sind an den Einsatzort anzupassen: Serienmäßig wird der Dreibaum mit Fußspitzen ausgeliefert (geeignet für Gelände). Für glatte bzw. feste Böden sind Gummiplatten als Zubehör vorgesehen; bei Lieferung mit Gummiplatten entfallen laut Herstellerhinweis die Fußspitzen. Für glatte Böden kann zusätzlich eine Sicherungskette sinnvoll sein, um das Wegrutschen der Füße zu reduzieren.
Im Herstellerdatenblatt sind Varianten mit EN 795-Kennzeichnung aufgeführt. EN 795 ist eine Norm für Anschlageinrichtungen (PSA gegen Absturz) und ist im Kontext von Arbeiten in absturzgefährdeten Bereichen relevant. Der Herstellerhinweis nennt zudem eine Zulassung zum Personentransport bis 150 kg nach EN 795 für entsprechende Ausführungen sowie die Ausstattung mit Gummiplatten und Kettensicherung; hierfür wird außerdem ein geeignetes Auf- und Abseilgerät angeboten. In der Praxis bedeutet das: Personengebundene Anwendungen dürfen nur mit dafür ausgewiesenen Varianten und passender Systemkombination (Gerät/PSA/Unterweisung) erfolgen.

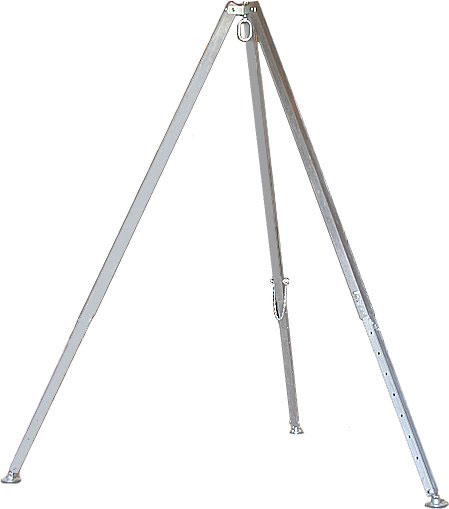

Das Bild zeigt die Bauform des Alu-Dreibaums Typ 140 mit teleskopierbaren Beinen und Aufhängung am Kopf.
