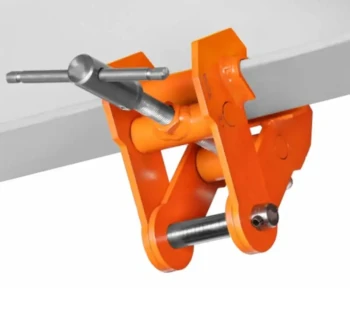

REMA Spindel-Trägerklemme CSVW

Die REMA CSVW ist eine verstellbare Spindel-Trägerklemme zum Heben von Stahlträgern oder als (semi-)permanenter Anschlagpunkt für Hebezeuge und Anschlagmittel. Die Montage erfolgt schnell über eine Spindel (Klemmen am Trägerflansch), wobei ein Sicherheitsfaktor ≥ 5 × WLL angegeben ist und jede Klemme mit 2 × WLL geprüft wird. Je nach Variante deckt die CSVW 1000 kg bis 5000 kg ab und ist für Flanschbreiten von 75 - 190 mm bzw. 150 - 300 mm ausgelegt.

Einsatzbereiche

• Heben und Umsetzen von Stahlträgern (anwendungs- und betriebsvorschriftskonform)
• Temporärer Anschlagpunkt zum Einhängen von Handkettenzügen, Hebelzügen oder Elektrokettenzügen
• Montage, Wartung und Instandhaltung an Hallen-/Stahlkonstruktionen ohne Bohren/Schweißen
• Werkstatt und Industrie für wiederkehrende Hebe- und Installationsarbeiten am Trägerflansch

Varianten & Unterschiede

Die CSVW-Serie wird in mehreren Tragfähigkeiten angeboten. Der wichtigste Unterschied ist die zulässige Maulweite (Flanschbreite): die Varianten 1.0 - 3.0 decken 75 - 190 mm ab, die Variante 5.0 ist für 150 - 300 mm ausgelegt; zusätzlich unterscheiden sich Abmessungen und Eigengewicht.

Auswahl-Tipp: Wählen Sie die CSVW immer so, dass Tragfähigkeit und Maulweite zum Trägerflansch passen, und berücksichtigen Sie die Einbausituation (Platz für Spindelbedienung, gerade Klemmlage, kollisionsfreier Lastweg).

Häufige Fehler (Praxis)

• Maulweite falsch gewählt: Flanschbreite liegt außerhalb des zulässigen Bereichs → unsicherer Sitz oder Montage nicht möglich.
• Spindel nicht vollständig angezogen: zu geringe Klemmkraft kann Spiel, Verkanten oder Verrutschen verursachen.
• Schrägzug / Seitenlast: seitliche Kräfte erhöhen die Belastung an Backen/Flansch und können die Klemme ungünstig verdrehen.
• Klemmstelle ungeeignet: Grate, Schweißspritzer, starke Korrosion oder Verschmutzung verhindern plan anliegende Klemmflächen.
• Hebekette nicht durchgängig dimensioniert: Schäkel, Anschlagmittel und Hebezeug haben geringere WLL als die Klemme.

Sicherheitsaspekte & Normen

Die CSVW wird als CE-konformes Lastaufnahmemittel geführt und ist u. a. mit Normverweisen wie EN 12100-1/2 und EN 13155 angegeben (je nach Dokumentation zusätzlich AS 4991 und ASME B30.20). Für die sichere Anwendung sind eine korrekte Montage, ein geeigneter Trägerflansch sowie regelmäßige Sicht- und Funktionsprüfungen (Gewinde/Spindel, Klemmflächen, Verformungen, Risse) entscheidend.

• Vor jeder Nutzung: Sichtprüfung und Funktionskontrolle der Spindel (leichtgängig, kein Gewindeschaden).
• WLL strikt einhalten: keine Überlast, keine ruckartigen Lastwechsel.
• Personenschutz: Lastweg freihalten, nicht unter schwebender Last arbeiten, betriebliche Anweisungen beachten.

Passende Artikel & benötigtes Zubehör (möglichst REMA)

Für die Anwendung der CSVW werden üblicherweise ein geeignetes Hebezeug (z. B. Handkettenzug oder Elektrokettenzug), passende Anschlagmittel (Kettengehänge/Rundschlingen) sowie Verbindungselemente (z. B. Schäkel) benötigt. Achten Sie darauf, dass alle Komponenten der Hebekette zur geforderten Tragfähigkeit passen und der Anschlag so erfolgt, dass die Last kontrolliert und möglichst geradlinig eingeleitet wird.
