Höhensicherungsgerät Nano-Lok edge

DBI SALA Höhensicherungsgerät Nano-Lok edge

Das Nano-Lok edge ist ein Höhensicherungsgerät mit automatischem Rückzug für Arbeiten an Absturzkanten und Anschlag in Fußhöhe; je nach Ausführung wird eine Kanten-Eignung bis 0.5 mm (Gurtband) bzw. 0.0 mm (Drahtseil) Kantenradius beschrieben.

Kanteneinsatz: beschrieben bis 0.5 mm (EDGE [WEB]) bzw. 0.0 mm (EDGE [KABEL]) Kantenradius
Fußhöhe-Anschlag: für Anschlag in Fußhöhe beschrieben
Automatischer Rückzug: Verbindungsmittel bleibt gespannt
Normen (je Ausführung): EN 360 / EN 360:2002
Prüfgrundlagen (je Ausführung): VG11.60 / VG11.60 rev. 7
Varianten: einsträngig / zweisträngig
Auszugslängen: 2.30 m, 2.40 m, 2.50 m (je Ausführung)

12 Artikel → Höhensicherungsgerät Nano-Lok edge

Höhensicherungsgerät Nano-Lok edge

Auszugslänge
Einsatz
Verbindungsmittel
Norm
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Höhensicherungsgerät Nano-Lok edge

Auszugslänge
Einsatz
Verbindungsmittel
Norm
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Kanteneinsatz: beschrieben bis 0.5 mm (EDGE [WEB]) bzw. 0.0 mm (EDGE [KABEL]) Kantenradius
Fußhöhe-Anschlag: für Anschlag in Fußhöhe beschrieben
Automatischer Rückzug: Verbindungsmittel bleibt gespannt
Normen (je Ausführung): EN 360 / EN 360:2002
Prüfgrundlagen (je Ausführung): VG11.60 / VG11.60 rev. 7
Varianten: einsträngig / zweisträngig
Auszugslängen: 2.30 m, 2.40 m, 2.50 m (je Ausführung)

Informationen: Höhensicherungsgerät Nano-Lok edge

Produktbeschreibung

Das Nano-Lok edge ist ein Höhensicherungsgerät (HSG) mit automatischem Rückzug, das für Anwendungen mit Anschlag in Fußhöhe und Arbeiten an Absturzkanten beschrieben ist. In der Gurtband-Ausführung (EDGE [WEB]) wird die Eignung für scharfe Kanten bis 0.5 mm Kantenradius genannt; in der Drahtseil-Ausführung (EDGE [KABEL]) wird das System als scharfkantengeprüft und für 0.0 mm Kantenradius beschrieben.

Das Gerät wird für die Direktverbindung mit den meisten Auffanggurten beschrieben und soll durch den Rückzug das Verbindungsmittel stets gespannt halten. Genannt werden außerdem ein schnellauslösendes Bremssystem mit Geschwindigkeitssensor, ein (je nach Ausführung) stoßfestes Gehäuse, ein integrierter bzw. externer Falldämpfer (mit Beanspruchungsanzeige genannt) sowie ein Rucksack-Design zur Gewichtsverteilung.

Einsatzbereiche

Bauindustrie: Arbeiten an Absturzkanten und mit Anschlag in Fußhöhe
Stahlbau / Montage an Trägern: Umgebungen mit potenziell scharfen Kanten (Kantenradius-Angaben je Ausführung)
Gerüstbau und Montagearbeiten: kompakte, körpernahe Absturzsicherung
Wartung & Instandhaltung: Sicherung an wechselnden Anschlagpunkten, vertikale/horizontale Anwendung (je Ausführung)

Unterschiede der Varianten

Für Nano-Lok edge sind Varianten als einsträngige und zweisträngige Ausführungen genannt. Unterschiede ergeben sich je nach Ausführung durch Verbindungsmittel (Gurtband oder Drahtseil), Kantenradius-Eignung, Auszugslänge sowie Verbindungselemente (Karabiner/Haken mit definierter Öffnungsweite).

Variantenübersicht: Nano-Lok edge [WEB] (Gurtband)

Ausführung	Karabiner am Gurtband	Öffnungsweite	Artikel-Nr. (einsträngig)	Auszugslänge	Gewicht	Artikel-Nr. (zweisträngig)	Auszugslänge	Gewicht
EDGE [WEB]	Aluminiumkarabiner	19 mm	3101430	2.40 m	1.30 kg	3101440	2.40 m	2.22 kg
EDGE [WEB]	Schnapphaken aus Aluminium, lösbar	57 mm	3101431	2.50 m	1.38 kg	3101441	2.50 m	2.39 kg
EDGE [WEB]	Aluminiumhaken mit Handballensicherung	63.5 mm	3101432	2.50 m	1.70 kg	3101442	2.50 m	3.01 kg
EDGE [WEB]	Aluminiumhaken mit Handballensicherung	57 mm	3101433	2.50 m	1.30 kg	3101443	2.50 m	2.22 kg
EDGE [WEB]	Umschlingende Verankerung (0.9 m) mit Stahlhaken	-	3101434	2.50 m	1.55 kg	3101444	2.50 m	2.73 kg
EDGE [WEB]	Schnapphaken aus Stahl	19 mm	3101436	2.40 m	1.46 kg	3101446	2.40 m	2.88 kg
EDGE [WEB]	Kausche	-	3101437	2.30 m	1.14 kg	3101447	2.30 m	2.55 kg
EDGE [WEB]	Stahlhaken mit Handballensicherung	63.5 mm	3101438	2.50 m	1.80 kg	3101448	2.50 m	1.90 kg
EDGE [WEB]	Stahlhaken mit Handballensicherung	50 mm	3101435	2.50 m	1.63 kg	3101445	2.50 m	3.22 kg

Variantenübersicht: Nano-Lok Edge (Drahtseil)

Konfiguration	Auszugslänge	Verbindungselement (Sicherungsseilseite)	Öffnungsweite	Gewicht	Artikel-Nr.
einsträngig	2.40 m	Aluminiumkarabiner	19 mm	1.64 kg	3500224
zweisträngig	2.40 m	Aluminiumkarabiner	19 mm	2.90 kg	3500239
einsträngig	2.50 m	Aluminiumhaken mit Handballensicherung	63.5 mm	2.05 kg	3500243
zweisträngig	2.50 m	Aluminiumhaken mit Handballensicherung	63.5 mm	3.74 kg	3500240
einsträngig	2.50 m	Aluminiumhaken mit Handballensicherung	57 mm	2.10 kg	3500244
zweisträngig	2.50 m	Aluminiumhaken mit Handballensicherung	57 mm	3.85 kg	3500241
einsträngig	2.40 m	Stahlschnapphaken	19 mm	1.80 kg	3500245
zweisträngig	2.40 m	Stahlschnapphaken	19 mm	3.22 kg	3500242

Sicherheitsaspekte & Normen

Für Nano-Lok edge [WEB] wird angegeben, dass es die Anforderungen der EN 360 übertrifft und die Prüfung an extrem scharfen Kanten gemäß VG11.60 rev. 7 erfüllt; außerdem wird die Eignung für Anschlagen auf Fußhöhe (Sturzfaktor 2) beschrieben. Für die Drahtseil-Ausführung (Nano-Lok Edge) wird die Norm EN 360:2002 genannt sowie eine Prüfung nach VG11.60 (Revision in Unterlagen ausgewiesen) und die Eignung für Kantenradius 0.0 mm.

Max. Anwendergewicht: 141 kg (Angabe)
Kanteneignung [WEB]: genannt für 0.5 mm Kantenradius
Kanteneignung [KABEL]: beschrieben für 0.0 mm Kantenradius
Drahtseil: verzinktes Stahlseil, Ø 5 mm (Drahtseil-Ausführung)
Gurtband: Dyneema, 20.0 mm breit (Gurtband-Ausführung)
Bremsprinzip: schnellauslösend, Geschwindigkeitssensor (genannt)
Falldämpfer: (je Ausführung) integriert bzw. extern mit Beanspruchungsanzeige (genannt)

Technische Daten

Produkt	Höhensicherungsgerät Nano-Lok edge
Marke	3M DBI SALA
Geräteprinzip	Höhensicherungsgerät mit automatischem Rückzug und Bremssystem (Geschwindigkeitssensor genannt)
Auszugslängen (je Ausführung)	2.30 m, 2.40 m, 2.50 m
Konfigurationen	einsträngig / zweisträngig (je Ausführung)
Gewicht (je Ausführung)	1.14–3.85 kg
Normen / Prüfgrundlagen (Angaben)	EN 360, (je Ausführung) EN 360:2002, VG11.60 / VG11.60 rev. 7
Max. Anwendergewicht (Angabe)	141 kg
Verbindungsmittel (je Ausführung)	Gurtband (Dyneema, 20.0 mm) oder Drahtseil (verzinkt, Ø 5 mm)

Passende Artikel/Zubehör

Stegschlaufe der Auffangöse – direkte Verbindung mit der Auffangöse (Artikel-Nr. 3500048)
Shockpack-Adapter – Adapter für Auffanggurte mit kurzen Rückengurten (Artikel-Nr. 3100184)

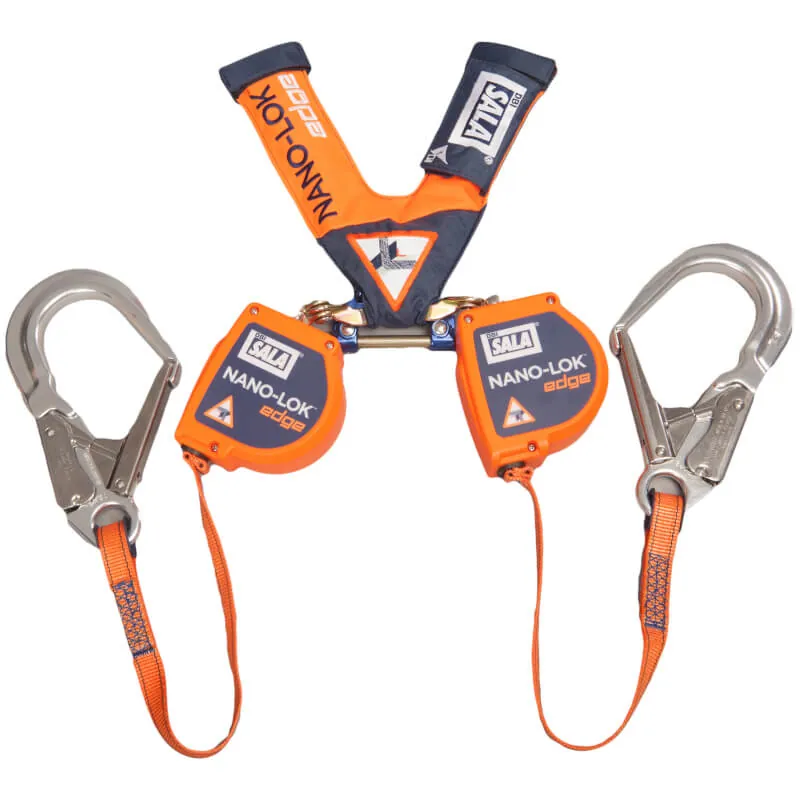

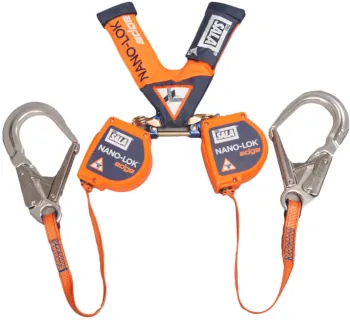

Beispielabbildung zur schnellen Identifikation einer zweisträngigen Nano-Lok edge-Ausführung.
