DBI SALA Höhensicherungsgerät Nano-Lok Edge

Produktbeschreibung

Das Nano-Lok Edge ist ein Höhensicherungsgerät (HSG) mit automatischem Rückzug, das speziell für Anwendungen mit Anschlag in Fußhöhe und Arbeitssituationen an Absturzkanten ausgelegt ist. Die Bauform ist extrem kompakt und für die Direktverbindung mit den meisten Auffanggurten vorgesehen; dabei bleibt das Sicherungsseil durch den Rückzug stets gespannt, was potenzielle Verhakungs-, Verhedderungs- und Stolpergefahren reduzieren kann.

In der Drahtseil-Ausführung wird das System als scharfkantengeprüft und für Kantenradien von 0.0 mm beschrieben. Das Rucksack-Design verteilt das Gewicht über den Rücken und platziert den Falldämpfer außerhalb des Handbereichs; das kann die Bewegungsfreiheit bei Arbeiten in der Höhe unterstützen.

Das Gerät verfügt über ein schnellauslösendes Bremssystem mit Geschwindigkeitssensor, ein robustes, schlagfestes Thermoplastgehäuse, eine drehbare Verankerungsschlaufe sowie einen externen Falldämpfer mit Beanspruchungsanzeige. Zusätzlich wird eine 3M Connected Safety ID (CSID) als Ausstattungsmerkmal genannt.

Für den Betrieb an extrem scharfen Kanten ist ein verzinktes Stahlseil mit Ø 5 mm angegeben. Die Produktbeschreibung nennt außerdem eine Produktlebensdauer von 10 Jahren sowie Revisionsfreiheit.

Einsatzbereiche

• Bauindustrie: Arbeiten mit Anschlag in Fußhöhe und an Absturzkanten
• Stahlbau / Arbeiten an Trägern: potenziell sehr scharfe Kanten (bis 0.0 mm Kantenradius)
• Gerüstbau und Montagearbeiten: Bedarf an kurzer Stoppstrecke und Automatikrückzug
• Wartung & Instandhaltung an Bauwerken: Ersatz/Alternative zu Verbindungsmitteln bei beengten Höhen

Unterschiede der Varianten

Es sind einsträngige und zweisträngige Ausführungen verfügbar; die Varianten unterscheiden sich insbesondere durch die Auszugslänge (2.40 m oder 2.50 m) sowie durch die Verbindungselemente (z. B. Karabiner/Haken mit definierter Öffnungsweite). In TOMANRO-Katalogangaben werden Ausführungen außerdem als I-Verbinder und Y-Verbinder geführt.

Sicherheitsaspekte & Normen

Das Nano-Lok Edge wird als Höhensicherungsgerät gemäß EN 360:2002 beschrieben. Für den Einsatz an extrem scharfen Kanten wird eine Prüfung nach VG11.60 (Revision in Unterlagen ausgewiesen) genannt; die Gerätebeschreibung hebt die Eignung für Kantenradius 0.0 mm sowie die Anwendung mit Anschlag in Fußhöhe hervor.

• Scharfkanteneinsatz: Drahtseil-Varianten für Kantenradien 0.0 mm beschrieben
• Seil-Ø (Greifbereich-analog): 5 mm (verzinktes Stahlseil)
• Maximales Anwendergewicht: 141 kg (Angabe in Broschüre)
• Falldämpfer: externer Falldämpfer mit Beanspruchungsanzeige
• Bremsprinzip: schnellauslösend, Geschwindigkeitssensor
• 10 Jahre Produktlebensdauer (Angabe in TOMANRO-Beschreibung)
• Revisionsfreiheit (Angabe in TOMANRO-Beschreibung)

Technische Daten

Passende Artikel/Zubehör

• Stegschlaufe der Auffangöse – direkte Verbindung mit der Auffangöse (Artikel-Nr. 3500048)
• Shockpack-Adapter – Adapter für Auffanggurte mit kurzen Rückengurten (Artikel-Nr. 3100184)

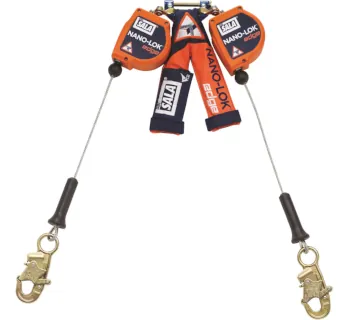

Beispielabbildung zur schnellen Identifikation der zweisträngigen Ausführung.
