DBI SALA HSG Nano-Lok Edge für Hubarbeitsbühnen

Produktbeschreibung

Das HSG Nano-Lok Edge für Hubarbeitsbühnen ist ein Höhensicherungsgerät für den Einsatz im Arbeitskorb fahrbarer Hubarbeitsbühnen. Hintergrund sind Absturzrisiken durch Peitschen- bzw. Katapulteffekt bei teleskopierbaren Bühnen (z. B. ruckartiges Stoppen, Schlaglöcher, Einsinken von Stützen oder Verhaken der Bühne), bei denen Personen aus dem Arbeitskorb herausgeschleudert werden können.

Die Ausführung ist als Lösung beschrieben, die nach einem Prüfgrundsatz PSA gegen Absturz für die Verwendung in Arbeitskörben fahrbarer Hubarbeitsbühnen getestet wurde (DGUV Test an der Prüf- und Zertifizierungsstelle im Fachbereich PSA). Das Gerät ist für Anschlagen auf Fußhöhe (Fallfaktor 2) ausgelegt; der automatische Band-Einzug reduziert nicht genutztes Band und kann so das Stolperrisiko senken.

Einsatzbereiche

• Mobile Hubarbeitsbühnen: Absturzsicherung im Arbeitskorb bei dynamischen Fahr-/Bewegungseinflüssen
• Industrie- und Montageeinsätze mit zeitlich begrenztem Höhenzugang über Arbeitsbühnen
• Vertikale und horizontale Anwendung (laut Ausführung)

Unterschiede der Varianten

Auf der TOMANRO-Typenseite ist 1 Ausführung gelistet: I-Verbinder mit Auszugslänge 1.8 m. Weitere Variantenangaben wurden dort nicht gefunden.

Sicherheitsaspekte & Normen

Die Ausführung ist mit der Norm EN 360 ausgewiesen und wird als kantengeprüft beschrieben; zusätzlich wird eine Prüfung gemäß VG11.60 rev. 7 für die Nutzung an Kanten genannt. Für Hubarbeitsbühnen wird zudem die Eignung für Anschlagen auf Fußhöhe (Fallfaktor 2) hervorgehoben und ein Anwendergewicht bis 141 kg angegeben.

• EN 360: Normangabe für das Höhensicherungsgerät
• VG11.60 rev. 7: genannte Prüfung für die Nutzung an Kanten
• Kantenradius: Widerstand gegen scharfe Kanten bis 0.5 mm (Angabe im Flyer)
• Anschlagen auf Fußhöhe: ausgelegt für Fallfaktor 2
• Max. Anwendergewicht: 141 kg (Angabe im Flyer)

Montage- und Anwendungshinweise

Für die Verwendung im Arbeitskorb wird beschrieben, dass der Karabinerhaken an einem zulässigen Verankerungspunkt am Arbeitskorb zu befestigen ist, wobei der Verankerungspunkt unterhalb der Seitengeländer liegen muss. Zwischen Karabinerhaken und Verankerungspunkt dürfen keine Verlängerungen oder andere Verbindungselemente angebracht werden; Komponenten des Absturzsicherungssystems dürfen nicht modifiziert werden.

Als Mindestanforderung wird angegeben: Der Fallraum unterhalb des oberen Geländers des Arbeitskorbes muss mindestens 4.5 m betragen.

Technische Daten

Qualitätsmerkmale

• Automatischer Band-Einzug reduziert nicht genutztes Band und das Stolperrisiko
• Einfache Befestigung am Gurt mittels Sicherheitsstift; die Auffangöse bleibt frei nutzbar
• Dyneema-Gurtband, 20.0 mm breit: leicht und abriebfest
• Stoßfestes Gehäuse und geringes Gewicht bei hoher Haltbarkeit
• Kantengeprüft: übertrifft EN 360 und ist gemäß VG11.60 rev. 7 für Kanten geprüft
• Tragekomfort: Karabiner kann bei Nichtnutzung am vorderen Gurtband „geparkt“ werden; nicht voll eingezogenes Band scheuert laut Flyer nicht unter den Achseln

Passende Artikel/Zubehör

Keine eindeutig als Zubehörartikel (mit separaten Bestellnummern) ausgewiesenen, praxisrelevanten Passartikel auf den verwendeten TOMANRO-Seiten gefunden.

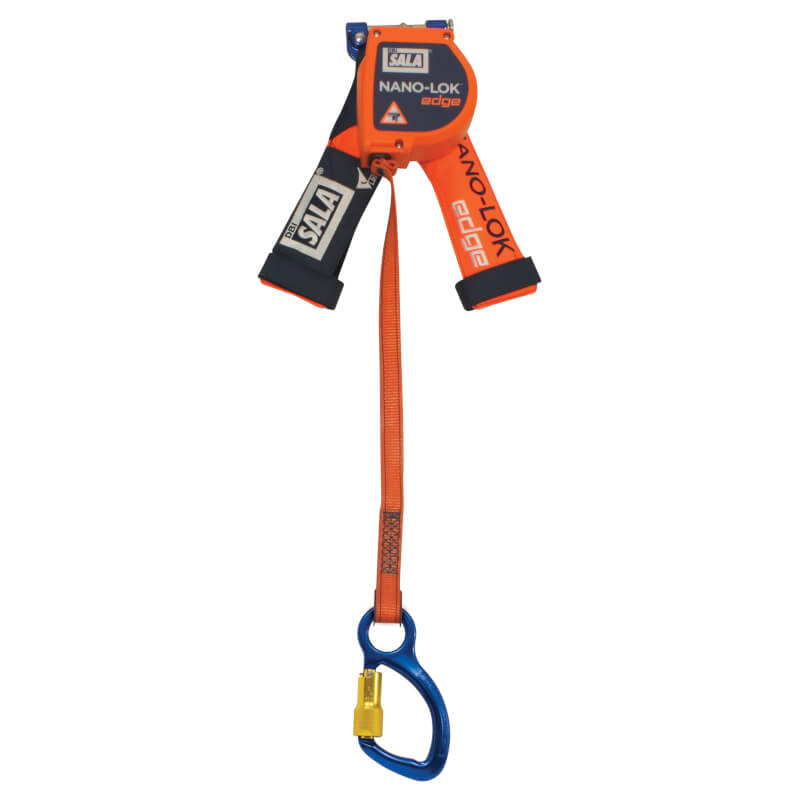

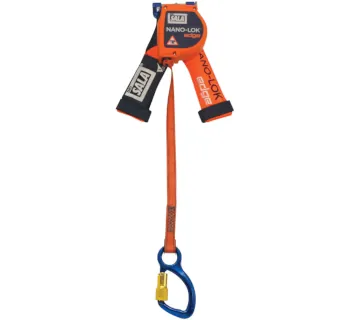

Beispielabbildung der Ausführung CS-3101466 (zur schnellen Identifikation).
