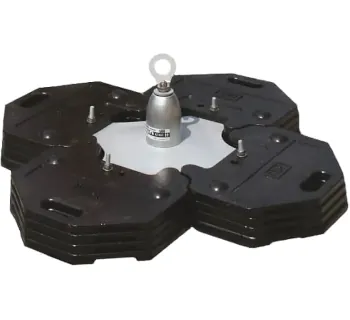

DBI SALA Gegengewichtsanker

Der DBI SALA Gegengewichtsanker ist ein freistehender Anschlagpunkt für die PSA gegen Absturz, der auf geeigneten Dachflächen als Absturzsicherung und Rückhaltesystem für eine Person eingesetzt wird. Das System ist als Gegengewichtslösung ausgelegt und erfordert keine Montage bzw. kein Eingreifen in die Dachkonstruktion – die Dachoberfläche muss nicht geöffnet werden, wodurch das Risiko von Beschädigungen reduziert wird.

Ein innenliegender Falldämpfer (SpiraTech™) bietet zusätzliche Sicherheit, indem auftretende Kräfte kontrolliert aufgenommen werden. Die Anschlagöse mit Drehwirbel ermöglicht einen freien 360° Aktionsradius. Die Ausführung ist für ebene Oberflächen bis zu einem Gefälle von maximal 5 Grad vorgesehen und für definierte Dachtypen zugelassen: Beton, Bitumeneindeckung, gesandeter Asphalt sowie Splitt-asphalt.

Einsatzbereiche

• Dacharbeiten: temporäre/wechselnde Sicherung bei Wartung, Inspektion und Montage auf geeigneten Dachflächen.
• Facility Management: wiederkehrende Servicearbeiten an Dachaufbauten, Lüftung, Technikflächen und Installationen.
• Industrie & Handwerk: Arbeiten auf flachen Dachbereichen, wenn ein fester Anschlagpunkt nicht vorhanden ist oder nicht gesetzt werden soll.

Unterschiede der Varianten

Für diesen Typ ist eine Ausführung als System für 1 Person ausgewiesen.

Sicherheitsaspekte & Normen

Der Gegengewichtsanker ist CE-zertifiziert nach EN 795:1996 Klasse E für einen Nutzer. Im Einsatz ist die zulässige Personenzahl (1) sowie das angegebene max. Nutzergewicht einzuhalten; außerdem ist die Verwendung auf die freigegebenen Dachtypen und das max. Gefälle von 5 Grad zu begrenzen.

• Untergrund prüfen: nur auf zugelassenen Dachoberflächen einsetzen und auf ausreichende Tragfähigkeit achten.
• Witterung & Oberfläche: Dachfläche muss frei von rutschmindernden Stoffen (z. B. Wasser, Öl, Vereisung) sein.
• Systemkomponenten: nur mit geeigneter PSA gegen Absturz (z. B. Verbindungsmittel, Höhensicherungsgerät) verwenden.
• Nach Sturzereignis: System nach Beanspruchung durch einen Absturz außer Betrieb nehmen und gemäß Herstelleranweisung behandeln.

Technische Merkmale

• Systemprinzip: freistehendes Gegengewichtssystem ohne Eingriff in die Dachkonstruktion
• Falldämpfung: innenliegender Falldämpfer (SpiraTech™)
• Bewegungsfreiheit: Drehwirbel für 360° Aktionsradius
• Grundplatte: PVC-beschichtet für Widerstandskraft, Haltbarkeit und Rutschfestigkeit
• Gegengewichte: je Gewicht 20 kg mit integriertem Tragegriff

Werkstoffe & Aufbau

Für die Systemkomponenten sind folgende Werkstoffe ausgewiesen:

• Gegengewichtsplatten: Gusseisen, galvanisiert
• Gummierte Platten: Gusseisen mit PVC-Beschichtung
• L-Bolzen: Karbonstahl, galvanisiert
• Anschlagpunkt: Aluminium (silber anodisiert)
• Basis: Stahl (diffusionsverzinkt und pulverbeschichtet)
• Drehwirbel: rostfreier Stahl

Montagehinweise

Das System ist modular aufgebaut: Die Platten werden positioniert, die Bolzen eingesetzt, das System gestapelt und anschließend die Verbindungselemente festgezogen. Durch die modulare Gestaltung muss beim Aufbau jeweils nur das Gewicht einzelner Platten gehandhabt werden (je 20 kg).

Passende Artikel/Zubehör

• DBI SALA Anschlagpunkte/Anschlageinrichtungen für alternative Sicherungsszenarien (z. B. temporäre horizontale Systeme).
• DBI SALA Höhensicherungsgeräte und Rettungslösungen für Systeme, bei denen zusätzlich eine Rettungsoption gefordert ist.
• DBI SALA Dreibäume / Davitarme für Anwendungen an Einstiegsöffnungen und beengten Räumen (Confined Space).
