Bauer Fasskipper Typ FD-H

Der Bauer Fasskipper FD-H ist ein robustes Stapler-Anbaugerät zum Aufnehmen, Transportieren und dosierten Entleeren von 200 l Stahl-Spundfässern und Stahl-Deckelfässern. Das Fass wird über ein flexibles Stahlband mit Exzenterverschluss sicher fixiert, während ein selbsthemmendes Schneckengetriebe die Fasshalterung zuverlässig in Position hält. Der Kippvorgang erfolgt beim FD-H über einen Hydraulikzylinder (Anschluss an die Staplerhydraulik) und ermöglicht ein kontrolliertes Abfüllen in Behälter, Maschinentrichter, Silos oder Tanks.

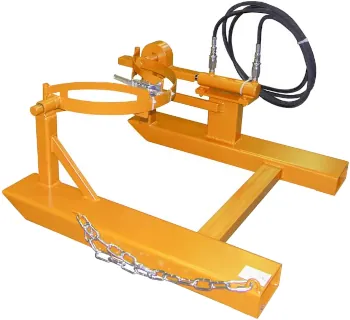

Abbildung: Bauer Fasskipper Typ FD-H (Quelle: TOMANRO).

Einsatzbereiche

• Produktion: dosiertes Umfüllen aus 200 l-Fässern in Trichter, Mischanlagen oder Abfülllinien.
• Instandhaltung / Betriebsmittel: kontrolliertes Entleeren von Ölen, Chemikalien oder Hilfsstoffen (prozessabhängig).
• Wareneingang / Versand: Fässer sicher aufnehmen, transportieren und am Zielpunkt kippen.
• Außen-/Innenbereich: mit passender Oberfläche (lackiert oder feuerverzinkt) für unterschiedliche Umgebungen.

Varianten und Unterschiede (Baureihe Typ FD)

Der FD-H ist die hydraulische Ausführung der FD-Baureihe. Je nach Antriebsart und Einsatzfall gibt es innerhalb der Serie weitere Varianten, die sich vor allem im Bedienkonzept und in der Zusatzfunktion (z. B. Kranaufnahme) unterscheiden.

• FD-H: Hydraulikzylinder – Kippen über Staplerhydraulik für feinfühliges, häufiges Entleeren.
• FD-HK: Handkurbel – unabhängig von Hydraulik, geeignet für gelegentliches Kippen.
• FD-K: Endloskette – mechanisch, häufig im Lager/Versand bei robustem Handling.
• FD-SK: Endloskette plus Kranaufnahme – wenn das Gerät alternativ auch an ein Hebezeug gehängt werden soll.

Technik und Funktionsprinzip

• Fasshalterung mit Exzenterverschluss: Stahlband wird um das Fass gelegt und kraftschlüssig arretiert.
• Selbsthemmendes Schneckengetriebe: hält die Fassposition sicher im eingestellten Winkel.
• Hydraulischer Kippvorgang (FD-H): Kippen über Hubzylinder am Stapler (Hydraulikanschluss erforderlich).
• Sicherung gegen Abrutschen: zusätzliche Sicherung reduziert das Risiko, dass das Anbaugerät auf den Zinken wandert.
• Integrierte Einfahrtaschen: schnelle Aufnahme als Stapler-Anbaugerät.

Praxis-Hinweis: Für einen gleichmäßigen Volumenstrom das Fass ruckfrei kippen, den Auslauf gezielt ausrichten und die Last beim Verfahren bodennah führen.

Technische Daten (Typ FD-H)

Häufige Fehler in der Praxis

• Fass nicht mittig angesetzt: Band sitzt schief → unsaubere Drehachse, erhöhtes Verkanten beim Kippen.
• Exzenterverschluss nicht vollständig arretiert: Fass kann rutschen oder wandern.
• Hydraulik falsch genutzt: zu schnelles Kippen führt zu Schwall, Spritzern und höherer Unfallgefahr.
• Resttragfähigkeit ignoriert: Anbaugerät + Fass + Hebelarm reduzieren die zulässige Staplertragfähigkeit.
• Sicherung gegen Abrutschen vergessen: Gerät kann sich auf den Zinken verschieben (besonders bei Unebenheiten).
• Ungeeignete/defekte Fässer: beschädigte Sicken/Deckel oder deformierte Mantelflächen beeinträchtigen den sicheren Sitz.

Sicherheitsaspekte und Normen

Als Anbaugerät verändert der FD-H Lastschwerpunkt, Sichtfeld und Fahrverhalten. Betreiben Sie das Gerät nur mit unterwiesenem Personal, führen Sie eine Gefährdungsbeurteilung durch und beachten Sie insbesondere die Resttragfähigkeit des Staplers mit montiertem Anbaugerät. Für den sicheren Betrieb von Flurförderzeugen ist u. a. die DGUV Vorschrift 68 relevant; für grundlegende Sicherheitsprinzipien im Maschinenbau dienen Regelwerke wie Maschinenrichtlinie 2006/42/EG und ISO 12100 als Orientierungsrahmen.

• Personenschutz: niemand im Kipp- und Absetzbereich, Quetschstellen am Fassband/Exzenter vermeiden.
• Lastführung: Last bodennah transportieren, langsam rangieren, keine abrupten Lenk- oder Bremsmanöver.
• Kontrolle vor Einsatz: Band, Exzenter, Getriebe, Hydraulikkomponenten, Einfahrtaschen, Sicherung und Kennzeichnung prüfen.
• Umweltschutz: bei Flüssigkeiten geeignete Auffanglösung vorsehen (prozessabhängig, z. B. Auffangwanne).

Passende Artikel und Zubehör (Bauer)

Für ein vollständiges Fasshandling wird der FD-H häufig mit weiteren Komponenten kombiniert – je nachdem, ob zusätzlich Transport, Wenden oder Leckageschutz gefordert ist.

• Auffangwanne AW-S: Leckageschutz für Lager- und Abfüllbereiche (prozessabhängig).
• Fasslifter RS: schnelles Aufnehmen und Umsetzen (wenn Kippen nicht erforderlich ist).
• Fassgreifer FK: Greifen unter Sicke/Rollreifen für Transportaufgaben.
• Fasswender FW: Aufrichten/Hinlegen von 200 l-Fässern, z. B. zur Regalbeschickung.
• Fasskipper FD/L: wenn eine aufgeschraubte Drehvorrichtung für definierte Prozesse benötigt wird.
