Bauer Fasskipper Typ FD/L

Der Bauer Fasskipper FD/L ist ein robustes Stapler-Anbaugerät zum Aufnehmen, Transportieren und dosierten Entleeren verschiedener Fassarten mit 110 bis 220 l Inhalt. Im Vergleich zum Typ FD besitzt der FD/L eine angeschraubte Drehvorrichtung, mit der sich das Fass sicher drehen und in Arbeitsposition bringen lässt. Der Kipp-/Drehvorgang erfolgt je nach Ausführung über Endloskette oder Handkurbel; ein selbsthemmendes Getriebe hält die Fasshalterung zuverlässig im eingestellten Winkel.

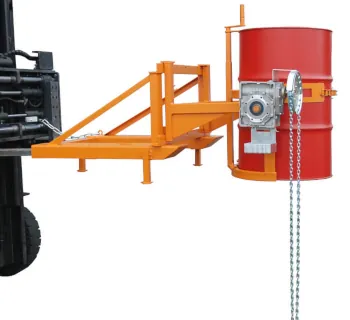

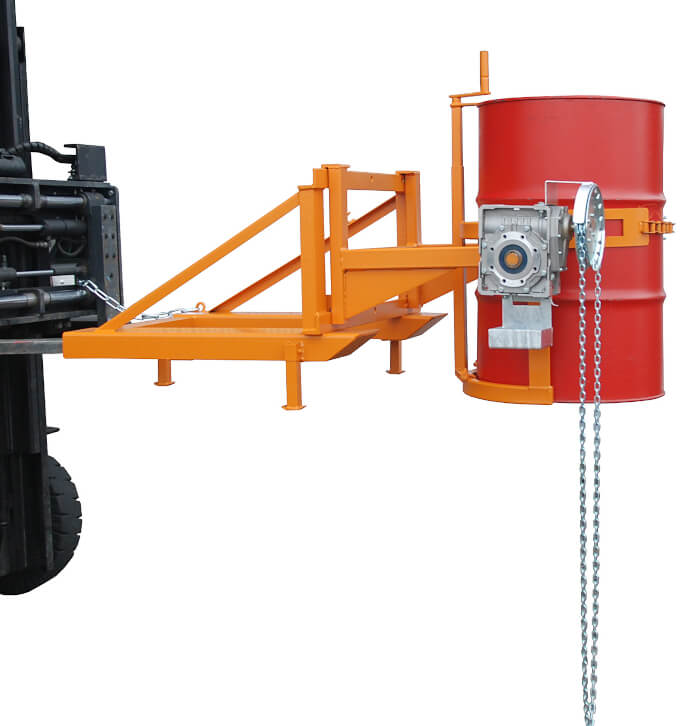

Abbildung: Bauer Fasskipper Typ FD/L (Quelle: TOMANRO).

Einsatzbereiche

• Produktion: dosiertes Umfüllen in Trichter, Behälter, Maschinenvorlagen oder Tanks.
• Lager / Versand: Fässer sicher umsetzen und am Zielpunkt kontrolliert entleeren.
• Prozesslogistik: standardisierte Beschickung von Füllanlagen mit reproduzierbarem Kippwinkel.
• Innenbetrieb: reduziert manuelles Handling und ermöglicht klare Abläufe am Staplerarbeitsplatz.

Geeignete Fassarten

Der FD/L ist für gängige Stahl- und Kunststofffässer ausgelegt, die in der Aufnahme sicher geführt werden können. Dazu zählen u. a. Stahl-Spundfässer, Stahl-Deckelfässer, Rollreifenfässer sowie Kunststoff-(Doppel)-L-Ringfässer und Kunststoff-Deckelfässer im Bereich 110 bis 220 l.

Varianten und Unterschiede

Die Baureihe unterscheidet sich im Antrieb des Kipp-/Drehvorgangs. Wählen Sie die Variante passend zur Einsatzhäufigkeit, Ergonomie und dem gewünschten Bedienkonzept.

• FD/L-K: Kippvorgang mit Endloskette (robust für häufiges Handling).

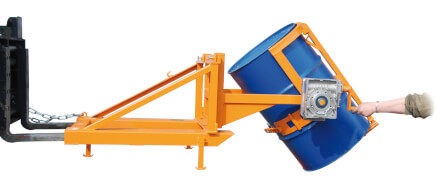

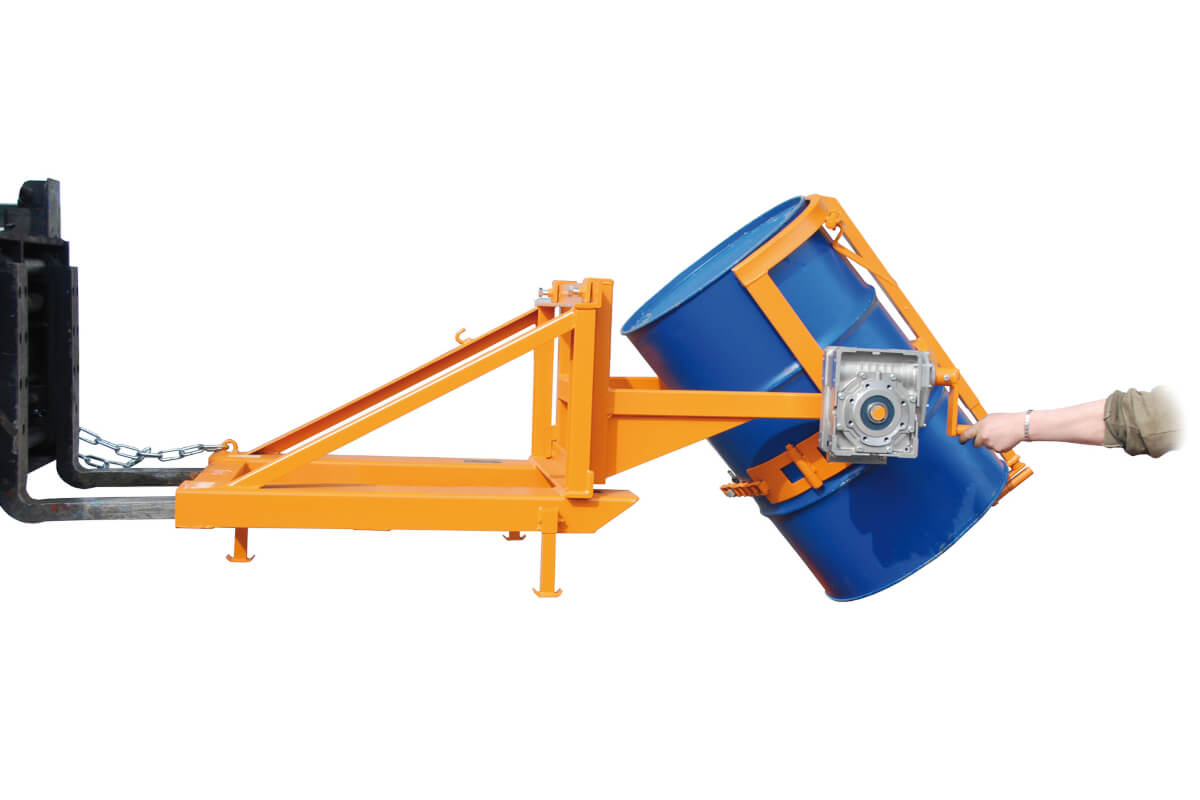

• FD/L-HK: Kippvorgang mit Handkurbel (feinfühlig und sehr gut dosierbar).
• Oberfläche: lackiert (z. B. RAL) oder feuerverzinkt für erhöhten Korrosionsschutz.

Technik und Funktionsprinzip

• Angeschraubte Drehvorrichtung: ermöglicht kontrolliertes Drehen und Kippen der Last.
• Fasshalterung mit Exzenterverschluss: sichert das Fass gegen Verrutschen während des Kippvorgangs.
• Selbsthemmendes Getriebe: hält die Fasshalterung sicher in der eingestellten Position.
• Durchgehend geschlossene Einfahrtaschen: erleichtern das Einfahren der Gabelzinken und erhöhen die Stabilität.
• Sicherung (Kette): verhindert ein unbeabsichtigtes Abrutschen des Anbaugeräts von den Zinken.

Technische Daten

Hinweis: Berücksichtigen Sie bei Anbaugeräten stets die Resttragfähigkeit des Staplers (Anbaugerätgewicht, Lastschwerpunkt, Hubhöhe) und passen Sie Fahrgeschwindigkeit sowie Rangieren an die Last an.

Häufige Fehler in der Praxis

• Fass nicht korrekt fixiert: Exzenterverschluss/Gurt nicht sauber angezogen → Fass wandert beim Kippen.
• Zu schnelles Kippen: Schwall/Spritzer, unkontrollierter Auslauf und erhöhte Belastung der Mechanik.
• Schräges Anfahren: Gerät sitzt nicht plan auf den Zinken → erhöhtes Risiko von Verkanten.
• Sicherung vergessen: Kette/Arretierung nicht genutzt → Gerät kann auf den Zinken wandern.
• Überlast: Fassgewicht inkl. Inhalt überschreitet 360 kg oder Stapler-Resttragfähigkeit wird ignoriert.
• Ungeeignete Fassgeometrie: beschädigte/deformierte Fasskontur → unsauberer Sitz in der Halterung.

Sicherheitsaspekte und Normen

Als Anbaugerät verändert der FD/L Lastschwerpunkt, Sichtfeld und Fahrverhalten des Staplers. Betreiben Sie den Fasskipper nur mit unterwiesenem Personal, halten Sie Personen aus dem Dreh- und Absetzbereich fern und prüfen Sie vor jedem Einsatz den sicheren Zustand (Verriegelung, Getriebe, Einfahrtaschen, Sicherung). Für den Staplerbetrieb sind u. a. Vorgaben aus der DGUV Vorschrift 68 zu beachten; für Risikobeurteilung und grundlegende Sicherheitsprinzipien im Maschinenumfeld wird häufig ISO 12100 herangezogen.

• Lastführung: bodennah transportieren, langsam rangieren, keine abrupten Brems- oder Lenkmanöver.
• Quetschstellen: Hände/Finger aus dem Bereich von Drehvorrichtung, Exzenter und Fasshalterung fernhalten.
• Arbeitsbereich: Dreh-/Kippbereich absperren, klare Kommunikation zwischen Fahrer und Einweiser.
• Umweltschutz: bei Medien/Flüssigkeiten geeignete Auffanglösung vorsehen (prozessabhängig).

Passende Artikel (Bauer)

Je nach Prozess lassen sich Fasskipper sinnvoll mit Transport- und Lagertechnik kombinieren – besonders, wenn neben dem Entleeren auch Umsetzen, Wenden oder Leckageschutz gefordert ist.

• Fassgreifer Typ FK: schnelles Transportieren von 200-l-Fässern (ohne Kippfunktion).
• Fasskipper Typ FD-H: hydraulisches Kippen über Staplerhydraulik (prozessabhängig).
• Fasskipper Typ FLEX: universell für 60 bis 220 l und zusätzlich für 120/240-l Müllbehälter.
• Fasslifter-Gruppe: alternative Aufnahme-/Transportlösungen je nach Fassform und Handling-Aufgabe.
• Auffangwannen: für Leckageschutz in Lager- und Abfüllbereichen (prozessabhängig).
