DBI SALA Base-/Hülsen-Adapter

Produktbeschreibung

Der 3M DBI-SALA Base-/Hülsen-Adapter ist eine Systemkomponente für Confined-Space-Einstieg und Rettung, mit der sich Davit-Basen und Davit-Ausleger/Masten unterschiedlicher Generationen kombinieren lassen. Ziel ist eine sichere, definierte Schnittstelle zwischen HC (High Capacity) und Advanced (Vorgänger) – ohne den Austausch der gesamten Basis- oder Auslegertechnik.

Je nach Ausführung wird entweder ein HC Short Reach Davit auf Advanced-Basen nutzbar gemacht (Base-Adapter) oder ein Advanced-Davit (kurz/lang) in HC-Davit-Basen geführt (Hülsen-Adapter). Der Adapter ist damit besonders praxisnah für Betreiber, die Bestandskomponenten weiterverwenden und trotzdem neue Systemgenerationen integrieren möchten.

Einsatzbereiche

• Kommunale Entwässerung: Schachtbauwerke, Pumpstationen, Kanäle – als Anschlag- und Zugangspunkt für Einstieg/Rettung.
• Industrie & Instandhaltung: Tanks, Behälter, Prozessanlagen – für temporäre Zugangs- und Rettungsszenarien.
• Versorger/Utilities: Wartungsöffnungen, Versorgungsschächte – bei wechselnden Einsatzorten und Systembeständen.
• Anlagen mit Bestandskomponenten: Modernisierung/Mischbetrieb von HC und Advanced.

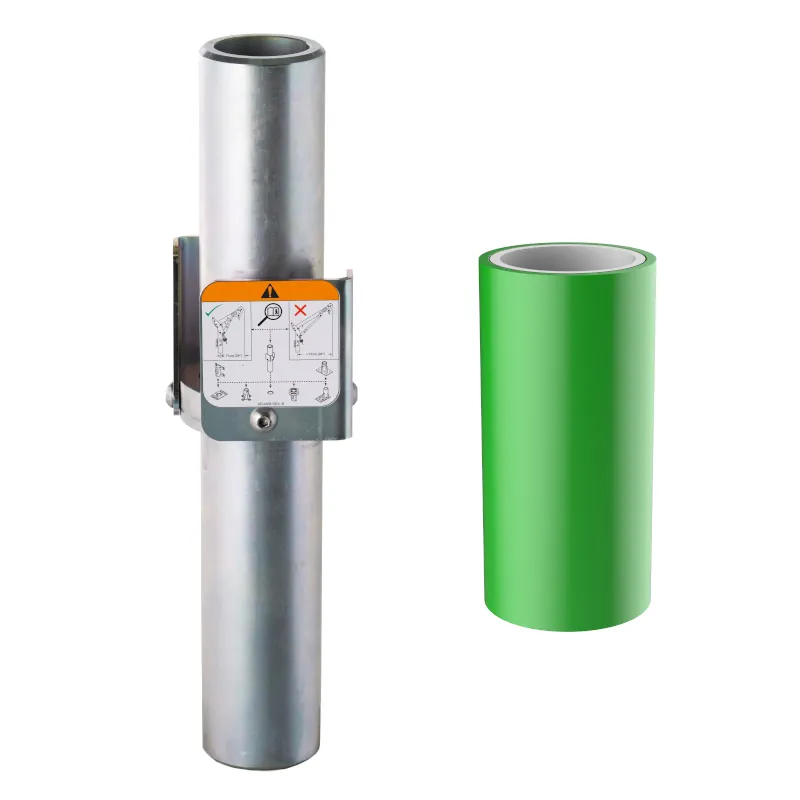

Unterschiede der Varianten

Base-Adapter (Advanced-Basen → HC Short Reach Davit)

• Ermöglicht den Einsatz von 3M DBI-SALA HC Short Reach Davit Systems an Advanced-Davit-Basen mit 7.62 cm Basisdurchmesser.
• Konstruktiver Aufbau: Hülse mit Rotationsplatte und Hardware.

Hülsen-Adapter (HC-Basen → Advanced Davits kurz/lang)

• Ermöglicht die Nutzung von Advanced Davits (kurz/lang, 7.6 cm Durchmesser) in HC-Davit-Basen.
• Konstruktiver Aufbau: PVC-Liner in einer Metallhülse (Sleeve).
• Zulässige Mastverlängerungs-Kombinationen (systemabhängig): Short Reach Advanced mit bis zu 2 Mastverlängerungen (kombinierte Verlängerungslänge bis 229 cm), Long Reach Advanced mit 1 Mastverlängerung (bis 145 cm). Einteilige Advanced-Ausleger dürfen nicht mit zusätzlichen Mastverlängerungen kombiniert werden.

Sicherheitsaspekte & Normen

• Der Adapter ist Teil eines persönlichen Absturzschutz- bzw. Rettungssystems und darf nur von unterwiesenen Anwendern eingesetzt werden.
• Kompatibilität: Es dürfen ausschließlich freigegebene und zueinander passende Systemkomponenten verwendet werden; nicht freigegebene Kombinationen können die Systemsicherheit beeinträchtigen.
• Rettungsplan: Vor der Nutzung muss ein formaler Rettungsplan vorhanden sein, damit nach einem Ereignis eine zeitnahe Rettung möglich ist.
• Inspektion: Sicht- und Funktionsprüfung vor jeder Nutzung; zusätzlich mindestens jährliche Prüfung durch eine befähigte Person (unter rauen Bedingungen häufiger).
• EN 795 (Dokumentation): Nach Montage/Installation der Davit-Basen ist eine Installationsdokumentation nach EN 795 Anhang A zu erstellen und am Einsatzort vorzuhalten.
• PFAS-Anforderungen: Es ist ein Auffanggurt (Full Body Harness) zu verwenden; die maximale Auffangkraft ist auf 6 kN zu begrenzen (system-/subsystemabhängig).

Technische Daten

Montage- & Anwendungshinweise

Base-Adapter (CS-8000124)

1. Adapter einsetzen: In die vorhandene Basis einsetzen, sodass die Rotationsplatten nach oben und von der Basis weg zeigen.
2. HC Mastverlängerung aufsetzen: Über die Adapterhülse schieben und so ausrichten, dass die Mastverlängerung nicht auf den Rotationsplatten aufliegt; anschließend in die korrekte Lage drehen, sodass sie aufliegt.
3. HC Short Reach Davit montieren: Den Davit auf die Mastverlängerung setzen und gemäß Davit-Anleitung verwenden.

Hülsen-Adapter (CS-8000134)

1. Adapter einsetzen: Den Adapter vollständig in die HC-Davit-Basis einsetzen; kein Teil darf aus der Basis herausragen.
2. Mastverlängerung einführen: Die Davit-Mastverlängerung in die Adaptersleeve einsetzen (nur freigegebene Kombinationen verwenden).
3. Advanced-Davit aufsetzen: Den Davit auf die Mastverlängerung(en) setzen und gemäß Davit-Anleitung verwenden.

Wartung / Reinigung / Lagerung

• Metallteile regelmäßig mit weicher Bürste, warmem Wasser und mildem Reinigungsmittel säubern; anschließend gründlich abspülen.
• Lagerung/Transport trocken, sauber, kühl, ohne direkte Sonneneinstrahlung; chemische Dämpfe vermeiden; nach längerer Lagerung gründlich prüfen.
• Nach Sturz-/Stoßbelastung oder bei Defekten: sofort außer Betrieb nehmen und ersetzen bzw. über autorisierte Stellen bearbeiten lassen.

Passende Artikel/Zubehör

• Davitarm HC (Systemkomponente für Zugang/Rettung)
• Davit-Mastverlängerungen HC (für definierte Aufbauhöhen und Variantenkombinationen)
• Kernhülse HC (bündige Bodenmontage als Basis-/Einbaukomponente)
• Abdeckung für Wand- und Bodenhülsen (HC) (Schutz/Abdeckung der Hülsen bei Nichtnutzung)
• Zubehör Davit-System (Übersicht weiterer Basen, Halterungen und Systemteile)

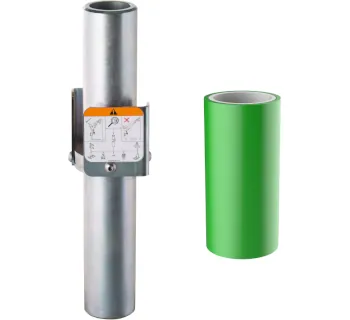

Produktbild
