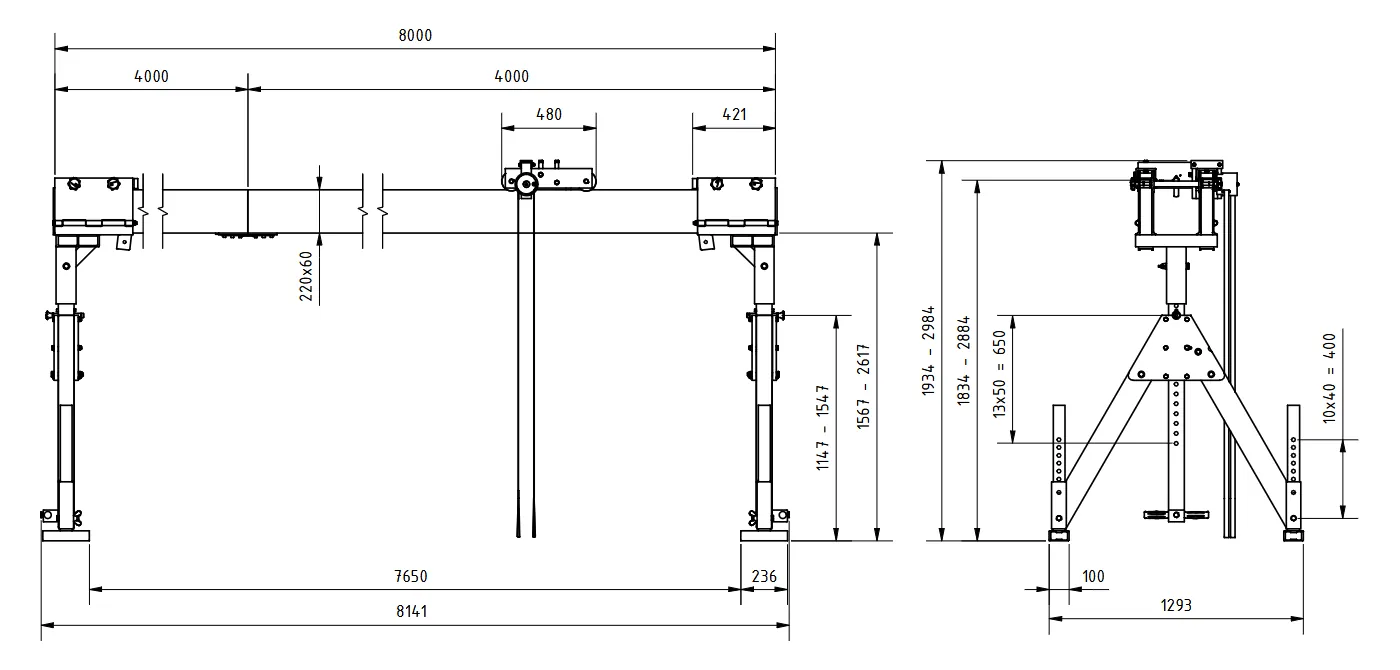

| Tragfähigkeit | 1000 kg |
| Baugröße | klein |
| lichte Trägerlänge | 8000 mm |
| Einhängepunkt an Laufkatze | 1834 - 2884 mm |
| Gesamthöhe | 1934 - 2984 mm |
| Trägerlänge gesamt | 8016 mm |
| Breite des Seitengestells | 1293 mm |
| Unterkante Alu-Träger | 1567 - 2617 mm |
| Gewicht ca. | 314 kg |
| Artikel-Nr.: | 1511080-10 |
Der SCHILLING Alu-Portalkran mit Doppelträgern in kleiner Ausführung lässt sich schnell in seine Einzelkomponenten zerlegen und ohne zusätzliches Werkzeug wieder montieren. Die überwiegend steckbaren Bauteile sind über Bolzen gesichert und eignen sich ideal für den mobilen Einsatz.
Die Laufkatze läuft auf den Portalträgern wie auf Schienen. Schlanke Hebezeuge finden zwischen den Trägern Platz, breitere Hubwerke wie Elektrokettenzüge können über einen Adapter mit der Laufkatze verbunden werden und hängen unterhalb der Träger.
Für einen sicheren Stand ragen die Füße des Krans weit auseinander. Das Portal ist höhen- und breitenverstellbar und kann schnell an die jeweiligen Einsatzbedingungen angepasst werden. Die Seitengestelle lassen sich über Horizontalversteller flexibel am Portal positionieren, wodurch die Durchfahrbreite verringert werden kann. So können die Stützen auf einen Mindestabstand von 2.0 m gesetzt werden. Eine feine Rasterung in der Trägerstütze ermöglicht zusätzlich die Höhenverstellung des Portalträgers.

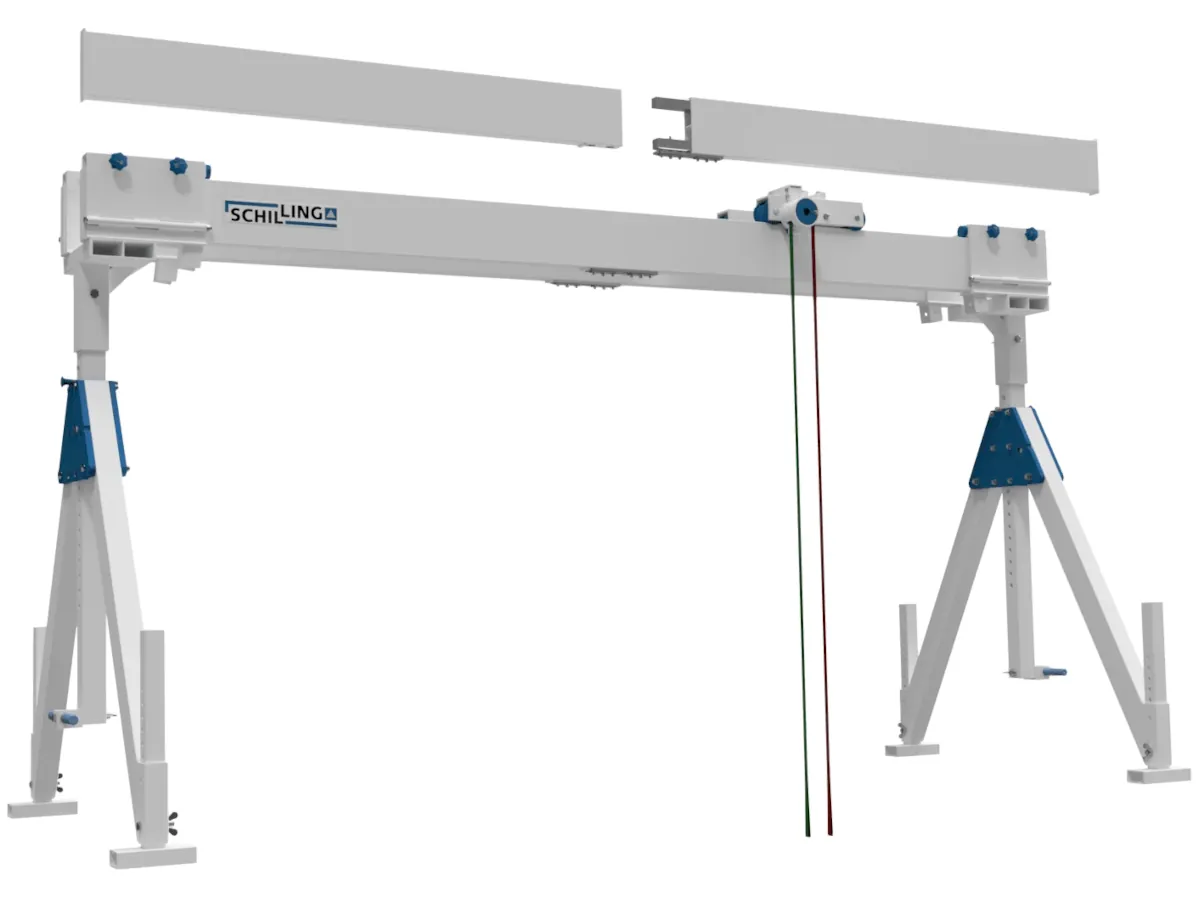

Für einen leichten Transport und eine platzsparende Aufbewahrung lassen sich die Portalträger in jeweils 2 Einzelstücke zerlegen. Folgende Trägerlängen sind möglich:
Eine leichtläufige Laufkatze ist im Lieferumfang schon enthalten. Serienmäßig ist die Katze mit einer Feststellvorrichtung ausgestattet. Durch Zug am roten Band blockiert sie am Träger. Zieht man am grünen Band löst sie sich. Dies ist hilfreich, um ein ungewolltes Wegrollen der belasteten Katze zu verhindern.

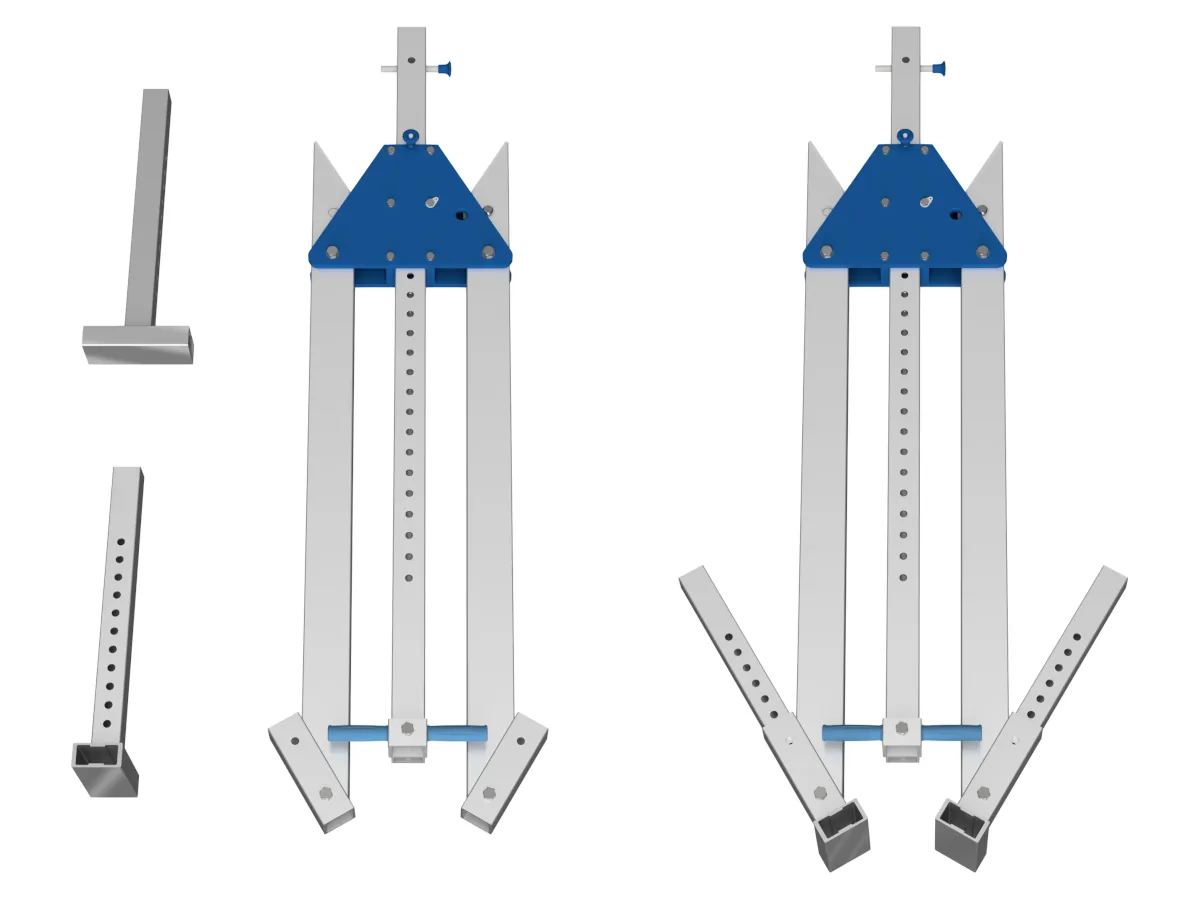

Die Seitenstütze links ist in seine Einzelteile zerlegt. Die Trägerstütze rechts ist mit den Vestellfüßen komplettiert. Die seitlichen Bockstreben sind abklappbar.
SCHILLING-Alu-Portalkrane sind für die Sicherung von Personen zertifiziert und zugelassen.
