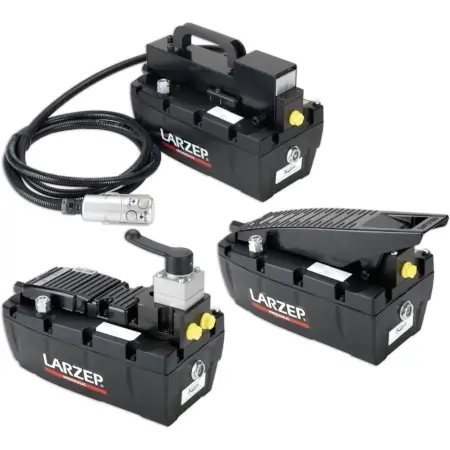

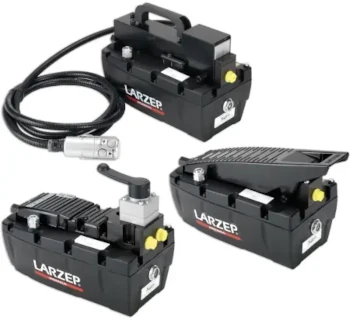

Larzep Druckluft-Hydraulikpumpe

Die Druckluft-Hydraulikpumpen von Larzep der Baureihen Z und ZR sind kompakte Lufthydraulikpumpen für den Betrieb von einfach- und doppeltwirkenden Hydraulikzylindern bis 700 bar.

Ab einem Luftdruck von ca. 8.3 bar wird ein Öldruck von etwa 700 bar erzeugt, sodass sich mit vergleichsweise geringem Druckluftbedarf hohe Hydraulikdrücke realisieren lassen.

Je nach Ausführung stehen Fußpedal-Pumpen für lokale Bedienung oder Fernbedienungs-Varianten mit Handsteuerung zur Wahl, mit Tankvolumen von 2.1 l bis 20.0 l.

Einsatzbereiche

• Betätigung von einfachwirkenden Hydraulikzylindern (z. B. Hebe-, Spann- oder Presszylinder)
• Steuerung von doppeltwirkenden Zylindern in Montage-, Wartungs- und Fertigungsanlagen
• Werkstatt- und Industriehydraulik, z. B. in Pressen, Richtvorrichtungen oder Vorrichtungsbau
• Anwendungen, bei denen der Bediener durch Fußbetätigung beide Hände frei benötigt
• Mobile oder stationäre Hydrauliksysteme mit häufigem Lastwechsel und wechselnden Zylinderwegen

Merkmale & Vorteile

• Lufthydraulische Verstärkung – aus ca. 8.3 bar Luftdruck wird ein Öldruck von rund 700 bar erzeugt
• Arbeitsdruck 700 bar für den Einsatz mit gängigen Hochdruck-Hydraulikzylindern
• Z-Modelle als Fußpedal-Pumpe: Pedal übernimmt Steuerventil-Funktion (Ausfahren, Halten, Einfahren)
• ZR-Modelle mit Hand-Fernbedienung (ca. 3.0 m Leitung) für komfortable Bedienung aus sicherer Position
• Doppeltwirkende Ausführungen mit integriertem 4/3-Wegeventil zur Steuerung von Vor- und Rückhub
• Hold-Funktion hält den Ausgangsdruck und damit die Last sicher im System
• Robuste Stahl- und Aluminiumkonstruktion mit druckfestem Tank (bis zu 20.0 l nutzbares Ölvolumen)
• Konstante Förderleistung bei 700 bar von ca. 0.14 l/min für präzise, kontrollierte Bewegungen
• Moderater Luftverbrauch von etwa 400 Nl/min bei einem Geräuschpegel von ca. 75 dBA
• Universelle Anschlüsse mit hydraulischem Anschluss 3/8"-NPT und 1/4"-BSP-Lufteinlass

Technische Daten (Baureihen Z / ZR)

Variantenübersicht (Auswahl)

Hinweise zur Anwendung

• Die Druckluftqualität (Filtration, Entwässerung, Schmierung) nach Herstellerangaben sicherstellen.
• Nur mit Hydraulikzylindern und Schlauchleitungen verwenden, die für mindestens 700 bar ausgelegt sind.
• Die maximale Luft- und Öldruckangabe der Pumpe darf nicht überschritten werden.
• Vor Inbetriebnahme alle Hydraulikverschraubungen und Luftanschlüsse auf Dichtheit prüfen.
• Regelmäßige Wartung und Sichtprüfung von Tank, Leitungen und Bedienelementen durchführen.
• Nur geschultes Personal einsetzen und die jeweilige Betriebs- und Sicherheitsanleitung von Larzep beachten.
