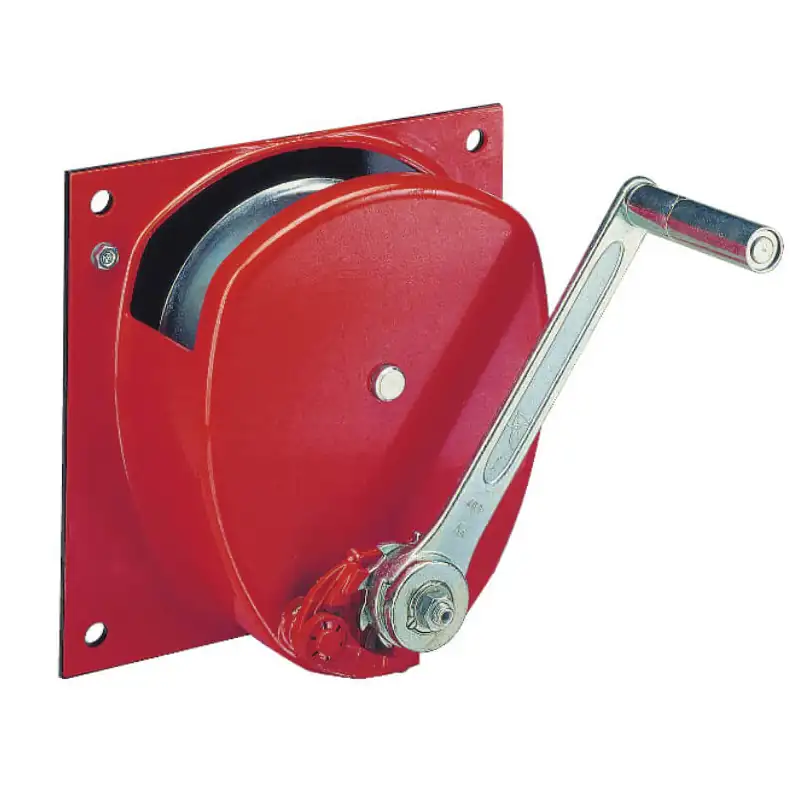

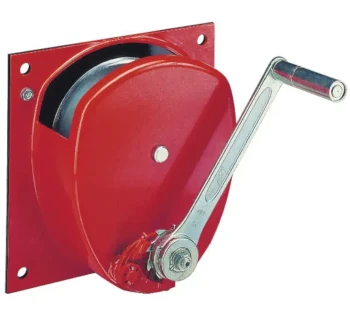

Haacon Hand-Seilwinde 220

MONTAGE der Hand-Seilwinde 220

Achten Sie darauf, dass die Anbaukonstruktion für die Hand-Seilwinde ausreichend dimensioniert ist und die Anschraubfläche eine ebene Fläche hat. Die Seilwinde schrauben Sie mit genormten Schrauben, Unterlegscheiben und Muttern an und sichern diese gegen lösen.

SEILMONTAGE

Legen Sie das Seil im richtigen Seileinlauf auf. Bei falschem Seileinlauf funktioniert die Bremse nicht! Das Seilende klemmen Sie an der Seiltrommel fest. Drehen Sie die Kurbel im Uhrzeigersinn so muss sich das Seil aufspulen.

BEDIENUNG

Sobald Sie die Kurbel loslassen wird die Last (≤ Mindestlast!) beim Heben und Senken in jeder beliebigen Stellung sicher gehalten. Seil unter Last nur so weit aufwickeln, dass ein Bordscheibenüberstand von mindestens dem 1,5 fachen des Seildurchmessers verbleibt. So wird sowohl ein Überlasten der Winde als auch ein seitliches Abspringen des Seils von der Trommel vermieden.

Es müssen immer mindestens 2 Seilwindungen auf der Trommel verbleiben. Die Seilzugkraft der ersten Lage ist gleich der Nennzugkraft der Hand-Seilwinde. Die Seilzugkraft verringert sich in jeder weiteren Seillage (--> Typenschild Zugkraft 1. Seillage / letzte Seillage).

Kurbel freischaltbar

• Lastbetrieb: Kurbelarm von der Handseilwinde wegschieben und drehen, bis die Kupplungsbolzen der Kurbel in die Kupplungsscheibe greifen und einhaken. Der Lastbetrieb, das heißt Heben und Senken, ist nun möglich.
• Freigeschaltet: Kurbelarm in Richtung Seilwinde schieben. Die Kupplungsbolzen verlassen die Kupplungsscheibe. Die Kupplung ist nun freigeschaltet. Das Seil kann lastfrei auf- und abgespult werden.
