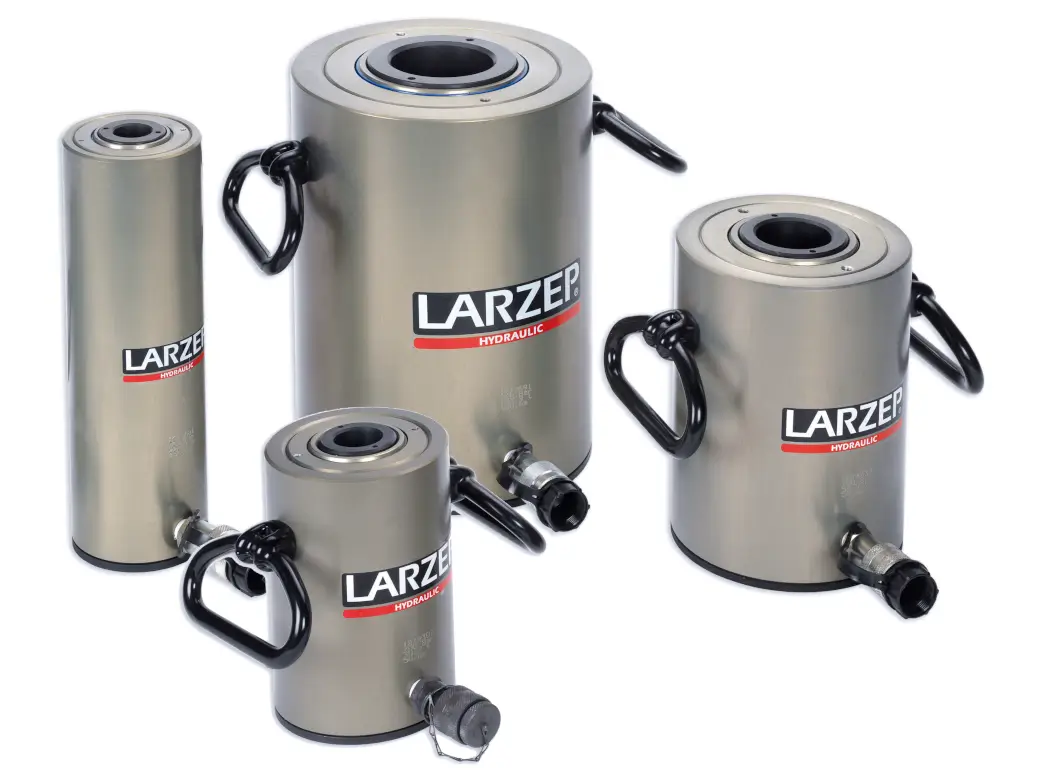

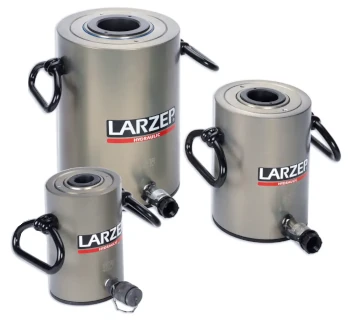

Larzep Alu-Hohlkolbenzylinder SAH

Die Alu-Hohlkolbenzylinder SAH von Larzep sind einfachwirkende Hohlkolbenzylinder in Aluminium-Leichtbauweise mit Federrückzug und einem maximalen Betriebsdruck von 700 bar. Mit Tragfähigkeiten von 22 t bis 100 t und Hüben bis 150 mm kombinieren sie die Vielseitigkeit eines Hohlkolbens für Zug- und Druckanwendungen mit einem bis zu 40 % geringeren Gewicht gegenüber vergleichbaren Stahlausführungen. Dank der Hohlbohrung eignen sich die Zylinder ideal zum Spannen, Ziehen und Pressen, zum Beispiel beim Spannen von Ankern, Vorspannen von Schrauben oder Ausziehen von Buchsen und Lagern.

Produktübersicht

Die Baureihe SAH umfasst leichte Hohlkolbenzylinder mit einfachwirkender Federrückstellung, die das Öl nach Entlastung selbstständig in den Tank zurückführen. Je nach Modell stehen Nenntragfähigkeiten von 22 t, 30 t, 60 t und 100 t mit Hüben von 50 mm, 100 mm und 150 mm zur Verfügung. Alle Aluminiumkomponenten sind für erhöhte Korrosions- und Verschleißbeständigkeit behandelt und mit Stahl-Bodenplatte und Stahlsattel für hohe Oberflächenhärte ausgerüstet.

• Einfachwirkender Alu-Hohlkolbenzylinder mit Federrückzug.
• Tragfähigkeiten von 22 t bis 100 t bei 700 bar Systemdruck.
• Hohlkolben für Zug- und Druckanwendungen (Spannen, Ziehen, Pressen).
• Gewichtsreduktion um ca. 40 % gegenüber Stahlzylindern.
• Stahl-Bodenplatte und gehärteter Sattel für lange Standzeit.
• Nicht für hochfrequente Dauerzyklen (High-Cycle-Anwendungen) geeignet.

Konstruktive Merkmale

Die Konstruktion der SAH-Aluzylinder verbindet geringes Gewicht mit hoher mechanischer Robustheit und auf Langlebigkeit ausgelegten Komponenten.

• Zylinderkörper aus hochfester Aluminiumlegierung, hartanodisiert zur Verbesserung von Korrosions- und Verschleißbeständigkeit.
• Hohlkolben mit Federrückzug für automatisches Einfahren nach Entlastung.
• Stahlgrundplatte und gehärteter Stahlsattel als Verschleißschutz an den Kontaktflächen.
• Hohlbohrung ermöglicht das Durchführen von Zugstangen, Ankern oder Schrauben durch den Kolben.
• Alle Aluminiumteile sind speziell behandelt, um die Lebensdauer zu erhöhen.
• Standard-Hohl-Sattel; optional sind massive bzw. gewindete Sättel verfügbar.

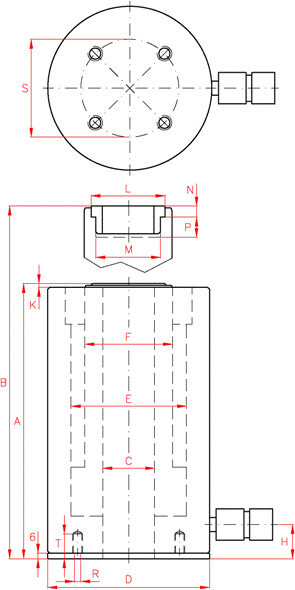

Technische Daten (Auswahl Baureihe SAH)

Einsatzbereiche & Vorteile

Die Alu-Hohlkolbenzylinder SAH sind für mobile und stationäre Montage-Instandhaltungs- und Spannaufgaben konzipiert, bei denen geringes Gewicht und hohe Zug- und Druckkraft gefordert sind.

• Leichtbau aus Aluminium – ideal für schwer zugängliche oder erhöhte Arbeitsbereiche.
• Hohlkolben-Design für Zug- und Spannaufgaben (z. B. Anker-, Kabel- und Schraubenspannung).
• Federrückzug für schnelle Rückstellung und einfaches Handling.
• Hohe Lebensdauer durch hartanodisierte Aluminiumteile, Stahlbodenplatte und gehärteten Sattel.
• 40 % Gewichtsreduktion im Vergleich zu Stahlzylindern mit ähnlicher Kapazität.
• Kompakte Bauform und standardisierte 700-bar-Hydraulikanschlüsse für systemweit einfache Integration.

Montage- und Sicherheitshinweise

Für den sicheren Betrieb der SAH-Hohlkolbenzylinder sind die Betriebsanleitung von Larzep sowie die geltenden Arbeitsschutzvorschriften zu beachten.

• Zylinder nur mit zugelassenen 700-bar-Pumpen, Schläuchen und Kupplungen betreiben.
• Auflageflächen eben, tragfähig und gegen Verrutschen gesichert ausführen.
• Last möglichst zentral über die Hohlbohrung einleiten, Querkräfte vermeiden.
• Vor jedem Einsatz Zylinder, Anschlüsse und Schläuche auf Beschädigungen und Undichtigkeiten prüfen.
• SAH-Zylinder nicht für hochfrequente Dauerzyklen einsetzen.
• Nur von geschultem Personal bedienen und regelmäßige Prüfungen dokumentieren.
